รายละเอียดสินค้า:
|
| อัตรามาตรฐาน: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | แสดงคุณสมบัติความละเอียดของภาพ: | 1024 X 768 พิกเซล |
|---|---|---|---|
| จำนวนช่องสุ่มตัวอย่าง: | 4: โหมดเดี่ยวอัตราต่ำ 10G/หลายโหมด โหมดเดี่ยวอัตราสูง 10G/หลายโหมด | ความละเอียดในแนวตั้ง: | 14 บิต |
| ความแม่นยำของช่วงเวลา (โหมดกระวนกระวายใจ): | 0.25พิโคเซคอน | ทริกเกอร์ตัด: | ±1.5V: ปรับได้จาก 5ms ถึง 100ms |
| เน้น: | ออสซิลโลสโกปออปติกส์หลายโหมด,ออสซิลโลสโกปออปติกัลในรูปแบบอิงเกิ้ล,ออสซิลโลสโคปออปติคัลอัตราเต็ม 10G |
||
10G ออสซิลโลสโกปออปติกส์แบบเดียว/หลายแบบ ความเร็วเต็ม
การนําเสนอสินค้า:

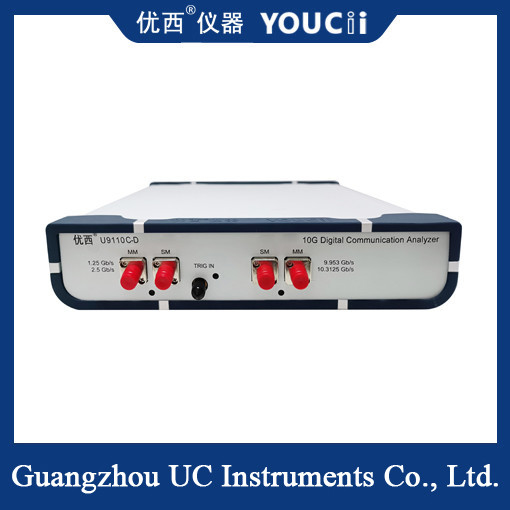

U9110C-D คืออัตราเต็ม 10G รองรับออสซิลโลสโกปทางออปติกส์แบบเดียว/หลายแบบ เป็นคําตอบการวิเคราะห์การสื่อสารดิจิตอลล่าสุดที่เปิดตัวโดย Uwest Instrumentมันเป็นเครื่องมือวัดที่เหมาะสมสําหรับการผลิตอุปกรณ์สื่อสารทางออนไลน์.
ผลการวัด U9110C-D DCA ไม่เพียงแต่เป็นข้อมูลดิบ แต่ยังเป็นฮิสโตแกรมที่มีเวลาและขนาด, การทดสอบหน้ากาก, การทดสอบสถิติ, ฯลฯมันให้ชุดของการแสดงสัญญาณการสื่อสาร การตั้งค่าการทดสอบ, รวมถึงระยะระยะเวลา, เวลาขึ้น, เวลาตก, ร้อยละครอส, อัตราการดับ, jitter, และการวัดขนาดและการทดสอบความสอดคล้องแบบมาตรฐานแบบเดียวอื่น ๆ.
การแนะนําฟังก์ชัน:
1การทดสอบหน้ากากแบบอัตโนมัติ ITU/ANSI
2. การทํางานของผู้ใช้งานและอินเตอร์เฟซการแสดงภาพบนพื้นฐานของโปรแกรมการสื่อสาร PC Ethernet
3โครงสร้างแบบโมดูล อัตราการเก็บตัวอย่างเร็ว
4สัญญาณความซื่อสัตย์สูง (Jitter < 0.1ps, RMS-Typical)
ออสซิโลสโกปออปติกส์ถูกใช้อย่างแพร่หลายในการตรวจจับสัญญาณความเร็วสูง เช่น อุปกรณ์สื่อสาร อุปกรณ์วิทยุ ชิปครึ่งตัวนํา และการทดสอบความกว้างแบนด์วิดของคอมพิวเตอร์ออสซิลโซคอปติกอล สามารถใช้ได้ในการวัดปริมาณทางกายภาพอื่นๆเช่น การขยายความร้อน การขยับ และอื่นๆ
รายละเอียดสินค้า:
|
รุ่น |
ยู9110C-D |
|
อัตราธรรมดา |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
ความละเอียดการวัด(ตรา) |
± 3 % |
|
ลักษณะการแสดง ความละเอียดของภาพ |
1024 x 768 พิกเซล |
|
ระบบวัดดิจิตอล |
รองรับการวัดช่องทางออทติกอลหนึ่งและอัพเดทการวัด optional สามครั้งต่อวินาที |
|
รูปแบบรับสัญญาณ |
การเก็บตัวอย่าง (ปกติ) จํานวนตัวอย่าง |
|
เสียง RMS |
0.25mV |
|
จํานวนช่องการเก็บตัวอย่าง |
4: 10G อัตราต่ํา โมเดลเดียว/มัลติโมเดล, 10G อัตราสูง โมเดลเดียว/มัลติโมเดล |
|
เวลาเปลี่ยนระบบตั้ง |
ขึ้นอยู่กับจํานวนช่องรับตัวอย่าง |
|
ความละเอียดแนวตั้ง |
14 บิต |
|
เสียง RMS (สูงสุด) |
0.5mV |
|
การขยายรูปคลื่นของระบบแนวราบ และการลดฐานเวลาการสังเกต |
0.5ps/div ถึง 1ms/div |
|
ความแม่นยําระยะเวลา (โหมด jitter) |
0.25ps |
|
ตัวอย่าง การกระตุ้นแหล่งเวลาภายนอกของระบบ |
100mV,155~2500MHz |
|
ระยะระดับกระตุ้น |
±1.0V |
|
ระยะทางการเข้าของเครื่องกด |
± 1.5V |
|
ปลายการก่อการ |
±1.5V: ปรับได้จาก 5ms ถึง 100ms |
|
การสื่อสาร อินเตอร์เฟซการจัดการเครือข่าย |
RJ45;การสนับสนุน Ethernet 10/100Mbps |
|
พลังงานไฟฟ้า (ตัวปรับพลังงานภายนอก) |
50Hz,5V,3A,6W |
|
อุณหภูมิแวดล้อม, ความชื้นสัมพัทธ์ |
อุณหภูมิ -20°C ถึง +50°C และความชื้น 20% ถึง 80% |
|
ร้านค้า |
อุณหภูมิ -40°C ถึง +85°C และความชื้น 5% ถึง 90% |
|
คุณสมบัติทางกายภาพ ขนาด น้ําหนัก |
ขนาด 235W × 55H × 255L (mm), น้ําหนัก < 2Kg |
