รายละเอียดสินค้า:
|
| ช่วงอัตราข้อมูล: | 0.155 ~ 11.3 ((Gbps) | ช่วงอินพุตแสง (กำหนดโดยความไวของโมดูล): | 3~-15(เดซิเบลเมตร) |
|---|---|---|---|
| อุณหภูมิการทํางาน: | 85~-40°ซ | ช่วงความยาวคลื่น: | 800 ~ 1600nm |
| เน้น: | อุปกรณ์ฟื้นฟูนาฬิกาอัตราเต็ม,อุปกรณ์ฟื้นฟูนาฬิกาอัตราเต็ม 10 Gbps |
||
อุปกรณ์ฟื้นฟูนาฬิกาอัตราเต็ม 10Gbps การแบ่งคลื่น 2/4

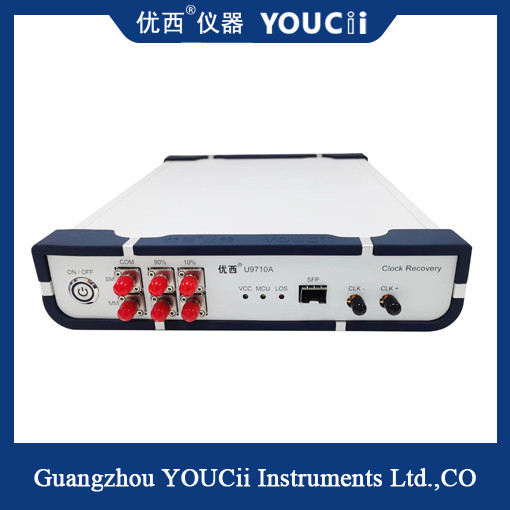

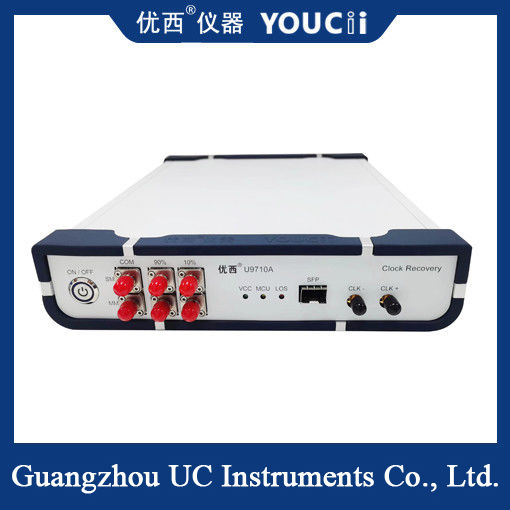

U9710 CDR (Clock Recovery Module) ใช้เป็นหลักในการให้สัญญาณการฟื้นฟูนาฬิกาในสภาพแวดล้อมการทดสอบ โดยไม่ต้องเปิดนาฬิกาเพื่อใช้ออสซิลโลสโกปการเก็บตัวอย่างในการทดสอบแผนภาพตาทางแสงของเครื่องการใช้งานทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออทติก หรือผลิตภัณฑ์ BOB ในการใช้งาน PON เนื่องจากอุปกรณ์ถ่ายภาพเองไม่มีผลิตนาฬิกาส่วนความถี่มันจําเป็นต้องฟื้นตัวสัญญาณนาฬิกาเพื่อกระตุ้นออสซิลโลสโกปการเก็บตัวอย่างเมื่อทดสอบแผนภาพตาทางออปติก.
U9710 CDR มีพอร์ตออปติกส์ SFP เหมาะสําหรับ SFP ซับซ้อน SFP, SFP +, OLT SFP และโมดูลออปติกส์อื่น ๆมันเพียงต้องการปลายรับโมดูลทางออนไลน์เพื่อแปลงสัญญาณทางออนไลน์เป็นสัญญาณไฟฟ้า, และจากนั้นนําออกและผลิตนาฬิกาของสัญญาณไฟฟ้าอุปกรณ์นี้ปรับตัวเองกับอัตราการและไม่ต้องการการตั้งค่าโปรแกรม.
อุปกรณ์ฟื้นฟูนาฬิกา 10G ใช้เป็นหลักในการฟื้นฟูความถี่นาฬิกาของแหล่งสัญญาณเพื่อให้มั่นคงและน่าเชื่อถือในการส่งข้อมูลในระบบการสื่อสารความเร็วสูงบางระบบและอุปกรณ์เครือข่าย, ความเร็วในการส่งข้อมูลเร็วมาก ดังนั้นจึงจําเป็นต้องมีสัญญาณนาฬิกาที่แม่นยํามาก เพื่อให้แน่ใจว่าข้อมูลจะถูกส่งต่อร่วมกันมันอาจส่งผลให้เกิดการสูญเสียข้อมูล หรือความผิดพลาดในการส่ง.
| ไม่ ไม่ | รายละเอียด | แม็กซ์ | นาที | ยูนิต |
| 1 | ระยะความเร็วข้อมูล | 11.3 | 0.155 | Gbps |
| 2 | ระยะความยาวคลื่น | 1600 | 800 | nm |
| 3 | ระยะเวลาการเข้าทางแสง (กําหนดโดยความรู้สึกของโมดูล) | +3 | - 15 | dBm |
| 4 | ระยะเวลาไฟฟ้าที่ได้รับการฟื้นคืนการออก | 5.65 / 2825 | 00.0775/0.03875 | กิโลกรัม |
| 5 | อัมพลิทูด์ของนาฬิกาไฟฟ้าออก | 600 ((มูลค่าเฉพาะ) | mVpp | |
| 6 | เวลาขึ้นของนาฬิกา ((OC-192) ((20% ~ 80%) | 33.1 | 22.2 | ps |
| 7 | เวลาตกของนาฬิกา ((OC-192) ((80% ~ 20%) | 33.7 | 23.9 | ps |
| 8 | การออก Jitter ((10.3125Gbps) | 1 (มูลค่าเฉพาะ) | ps | |
| 9 | ความถี่ของนาฬิกา ((10.3125Gbpsrate, หารด้วย2/4) | 5.156 / 2578 | 5.156 / 2578 | กิโลกรัม |
| 10 | การตรวจพบการสูญเสียสัญญาณภายใน (LOS) | 128 (อัตราการอุดหนุน) | 5 (ความรู้สึก) | mV |
| 11 | ความดันของเครื่องพลังงาน (ความดัน input ของเครื่องพลังงานภายนอก) | 5.5 | 4 | V |
| 12 | อุณหภูมิการทํางาน | 85 | - 40 | °C |
