รายละเอียดสินค้า:
|
| ช่วงความยาวคลื่น: | 1525.00 ~ 1568.00 nm | ความละเอียดของความยาวคลื่น: | 13.00 น |
|---|---|---|---|
| ความแม่นยำของความยาวคลื่นสัมบูรณ์: | ±10 pm, Typ. ±22.00 น. ประเภท ＜ 4 pm <16.00 น | การทำซ้ำความยาวคลื่น: | ± 2 pm, Typ. ± 1 pm |
| พอร์ตทริกเกอร์เอาท์พุต: | ตรีโกณ BNC | ขนาด: | 20 มิลลิเมตร W, 24 มิลลิเมตร H, 60 มิลลิเมตร D |
| เน้น: | O แหล่งแสงที่ปรับระยะ,แหล่งแสงที่ปรับได้ ภายในชาสซี่ |
||
โมดูลแหล่งแสงปรับระยะ C/L/CL/O

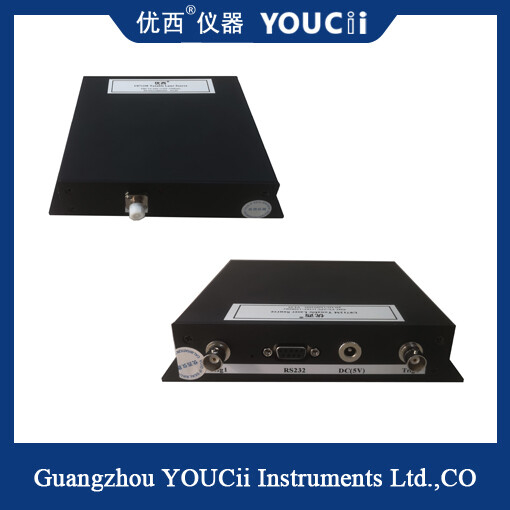

U8712M Tunable Laser Mini Module ให้ผลงานที่ดีที่สุดสําหรับการทดสอบส่วนประกอบ DWDM ส่วนประกอบ AWG & PLC เครื่องเสริมเสียงแสงและอุปกรณ์การทดสอบและการวัดไฟเบอร์ออปติกวัตถุประสงค์ทั่วไปอื่น ๆมันถูกออกแบบมาโดยเฉพาะสําหรับการทดสอบเซ็นเซอร์ไฟเบอร์เรท
U8712M มินิโมดูลสามารถเชื่อมต่อกับคอมพิวเตอร์ด้วยสาย USB มันมีความแม่นยําสูง มีพลังงาน แข็งแรง ขนาดเล็กและระบบแหล่งเลเซอร์ที่สามารถปรับได้ในราคาถูก ซึ่งให้ C band 1 หรือ 2 ตัวเลือกการออกเลเซอร์โปรแกรมควบคุมโมดูลยังรวมอยู่ในการซื้อ โมดูลยังสามารถบูรณาการในระบบ prodUts ใด ๆ ที่ขอด้วยการควบคุมอินเตอร์เฟซ RS232 และพอร์ต BNC ที่กระตุ้นการออก
หลักการของแหล่งแสงปรับ:
โดยเฉพาะอย่างยิ่งโดยการควบคุมกระแสไฟฟ้าและความแรงกด ความถี่ขนาดของผลิตเพื่อบรรลุฟังก์ชัน LEDแหล่งแสงที่ปรับได้ทํางานโดยการเพิ่มอุปกรณ์แสงเลือกความยาวคลื่น (ตัวเลือกความถี่) ไปยังช่องเลเซอร์, ดังนั้นเพียงระยะคลื่นที่ถูกเลือกเท่านั้นที่สามารถสร้างเสียงสะท้อนและปล่อยแสงเลเซอร์ การเลือกระยะคลื่นสามารถบรรลุได้โดยการปรับปริมาตรของตัวเลือกคลื่นเช่นการปรับความยาวของช่อง FP, มุมของเครือข่าย, ฯลฯ ตามหลักการออกแบบของตัวเลือกความถี่, ความยาวคลื่นของเลเซอร์ที่สามารถปรับได้บางส่วนสามารถสแกนต่อเนื่อง (ยังเรียกว่าเลเซอร์การสแกน),และบางคนสามารถตั้งความยาวคลื่นได้แค่จุดเดียวซึ่งเป็นที่รู้จักในฐานะแหล่งแสงคลื่นตัด
| รุ่น # | U8712M |
| ระยะความยาวคลื่น | 1525.00 ถึง 1568.00 nm |
| พลังการออก | 13 dBm |
| ความละเอียดของความยาวคลื่น | 1.0 pm |
| ความแม่นยําความยาวคลื่นที่สมบูรณ์ | ± 10 pm, Typ. < 4 pm |
| ความแม่นยําของความยาวคลื่นสัมพันธ์ | ± 4 pm, Typ ± 2 pm |
| ความซ้ําต่อความยาวคลื่น | ± 2 pm, Typ. ± 1 pm |
| ความมั่นคงของความยาวคลื่น | ≤ ± 2 pm |
| ความเร็วการปรับ | ≤ 0.002 s ต่อขั้นตอน |
| อัตราการดุจระดับด้านข้าง | ≥ 45 dB |
| อินเตอร์เฟซออปติกออก | เครื่องเชื่อม PM, FC/APC หรือFC/PC |
| อินเตอร์เฟซ | RS232 หรือ USB |
| การออกทริกโปร์ | BNC trig |
| พลัง | 5.0V; 4.5A |
| ขนาด | 120 มิลลิเมตร W, 24 มิลลิเมตร H, 60 มิลลิเมตร D |
| น้ําหนัก | 1.0 กิโลกรัม |
หมายเหตุ:U8710M-ITU เป็นแหล่งแสงของ ITU U8711M เป็นแหล่งแสงปรับปรับจุดเดียว U8712M เป็นแหล่งแสงปรับปรับสแกนเร็ว U8712MQ เป็นแหล่งแสงปรับสแกนความเร็วสูง
