รายละเอียดสินค้า:
|
| ตัวเลือกวงดนตรี: | O/C/L/CL | ความละเอียดของความยาวคลื่น: | 13.00 น |
|---|---|---|---|
| ความแม่นยำของความยาวคลื่นสัมบูรณ์: | ±10 pm, Typ. ±22.00 น. ประเภท ＜ 5 pm <17.00 น | อัตราส่วนการปราบปรามโหมดด้านข้าง: | ≥ 45 เดซิเบล |
| อินเตอร์เฟซ: | Rs232 หรือ USB | ขนาด: | กว้าง 235 มม. สูง 55 มม. ลึก 320 มม |
| เน้น: | แหล่งแสงปรับระยะ C,แหล่งแสงปรับ 1570nm |
||

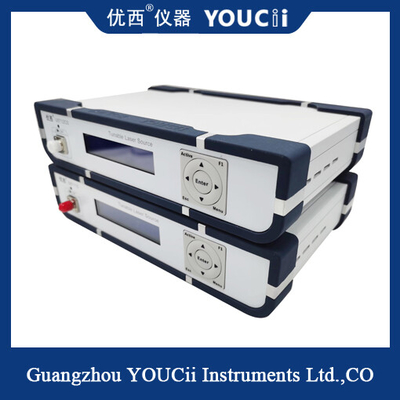

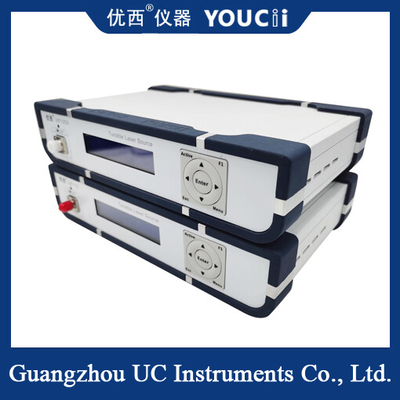

โมดูลแหล่งกำเนิดแสงปรับได้แบนด์ C 1525-1570nm มีขนาดเล็ก
โมดูลเลเซอร์ปรับได้ U8712 มอบประสิทธิภาพที่เหนือกว่าสำหรับการทดสอบส่วนประกอบ DWDM, ส่วนประกอบ AWG & PLC, เครื่องขยายสัญญาณออปติคัล และการใช้งานทดสอบและวัดไฟเบอร์ออปติกทั่วไปอื่นๆ ได้รับการออกแบบมาโดยเฉพาะสำหรับการทดสอบเซ็นเซอร์ไฟเบอร์เกรตติ้งแบบสแกนเร็ว
โมดูล U8712 สามารถเชื่อมต่อกับพีซีด้วยสาย USB มีความแม่นยำสูง ทรงพลัง ขนาดกะทัดรัด เริ่มต้นรวดเร็ว และเป็นระบบแหล่งกำเนิดเลเซอร์ปรับได้ราคาไม่แพง ซึ่งมีตัวเลือกแบนด์ O, แบนด์ C, แบนด์ L หรือแบนด์ C + L ซอฟต์แวร์ควบคุมโมดูลยังรวมอยู่ในการซื้อ โมดูลยังสามารถรวมเข้ากับระบบ prodUts ที่ร้องขอด้วยการควบคุมอินเทอร์เฟซ RS232 และพอร์ต BNC ที่ทริกเกอร์เอาต์พุต
| รุ่น 型号 | U8712 | |||
| ตัวเลือกแบนด์ | O | C | L | CL |
| ความยาวคลื่นศูนย์กลางที่มี (นาโนเมตร) | 1280/1310/1340 | 1550 | 1590 | 1570 |
| ช่วงการปรับแต่งความยาวคลื่น (นาโนเมตร) | 30~35 นาโนเมตร | 40~45 นาโนเมตร | 40~45 นาโนเมตร | 80~85 นาโนเมตร |
| ช่วงแบนด์ปรับได้ (นาโนเมตร) | 1260~1360 | 1525~1568 | 1566~1610 | 1525~1610 |
| กำลังขับ | ≥ 5dBm | ≥ 13dBm | ≥ 10dBm | ≥ 7dBm |
| ความละเอียดความยาวคลื่น | 1.0 pm | |||
| ความแม่นยำของความยาวคลื่นสัมบูรณ์ | ±10 pm, Typ. ＜ 5 pm | |||
| ความแม่นยำของความยาวคลื่นสัมพัทธ์ | ± 5 pm, Typ. ± 2 pm | |||
| ความสามารถในการทำซ้ำของความยาวคลื่น | ±2 pm, Typ. ± 1 pm | |||
| เสถียรภาพของความยาวคลื่น | ≤ ± 2 pm | |||
| ความเร็วในการปรับแต่ง | ≤0.002 วินาทีต่อขั้นตอน | |||
| เสถียรภาพของพลังงาน | ± 0.01dB, 15 นาที；±0.05, 1 ชั่วโมง；±0.1 dB, 24 ชั่วโมง | |||
| ความสามารถในการทำซ้ำของพลังงาน | ± 0.05dB | |||
| ความเป็นเชิงเส้นของพลังงาน | ± 0.3dB | |||
| ระลอกคลื่นพลังงานตามความยาวคลื่น | 0.3dB typ., 0.5dB max. | |||
| อัตราส่วนการปราบปรามโหมดด้านข้าง | ≥ 45 dB | |||
| อินเทอร์เฟซออปติคัลเอาต์พุต | PM, ขั้วต่อ FC/APC 或FC/PC | |||
| อินเทอร์เฟซ | RS232 หรือ USB | |||
| พลังงาน | 3.3 V; 4.5A | |||
| ขนาด | 235 มม. กว้าง, 55 มม. สูง, 165 มม. ลึก | |||
| น้ำหนัก | 1.0 กก. | |||
หลักการของแหล่งกำเนิดแสงปรับได้:
ส่วนใหญ่ผ่านการควบคุมกระแสไฟและแรงดันไฟฟ้า ขนาดความถี่ของเอาต์พุตเพื่อให้ได้ฟังก์ชันการหรี่แสง LED โดยเฉพาะอย่างยิ่ง แหล่งกำเนิดแสงปรับได้ทำงานโดยการเพิ่มอุปกรณ์ออปติคัลเลือกความยาวคลื่น (ตัวเลือกความถี่) ไปยังโพรงเลเซอร์ เพื่อให้เฉพาะความยาวคลื่นที่เลือกเท่านั้นที่สามารถสร้างเรโซแนนซ์และปล่อยแสงเลเซอร์
นอกจากนี้ หลักการของแหล่งกำเนิดแสงปรับได้บางชนิดคือการปรับความสว่างของ LED โดยการควบคุมขนาดของกระแสไฟ โดยเฉพาะอย่างยิ่ง เมื่อกระแสไฟผ่าน LED ความสว่างของ LED จะเพิ่มขึ้นตามการเพิ่มขึ้นของกระแสไฟ ดังนั้น โดยการควบคุมขนาดของกระแสไฟ ความสว่างของ LED สามารถปรับได้ โหมดการปรับนี้มักจะต้องใช้ไดรเวอร์ LED เฉพาะเพื่อควบคุมขนาดของกระแสไฟ
กล่าวโดยสรุป หลักการใช้งานของแหล่งกำเนิดแสงปรับได้อาจแตกต่างกันไปตามสถานการณ์การใช้งานและความต้องการเฉพาะ
