รายละเอียดสินค้า:
|
| แบนด์วิธ@20 dB: | น้อยกว่า 0.5 นาโนเมตร | แบนด์วิธ@3 dB: | น้อยกว่า 0.1 นาโนเมตร |
|---|---|---|---|
| ความยาวคลื่นเสริม: | 1271/1291/1311/1331 | อุณหภูมิในการทำงาน: | 0～ +40 ℃ |
| ขนาด: | กว้าง 235 มม. สูง 55 มม. ลึก 320 มม | เลขรุ่น: | U8134 |
| เน้น: | แหล่งแสงเลเซอร์ DFB หลายช่อง,แหล่งแสงเลเซอร์ DFB ความยาวคลื่นที่ปรับเปลี่ยนได้ |
||

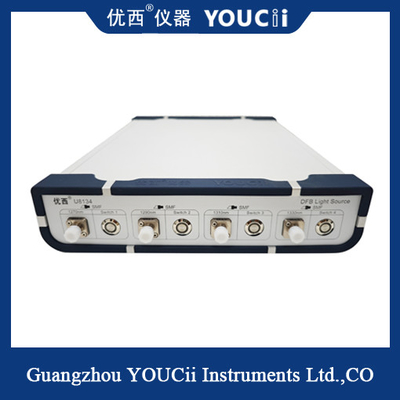

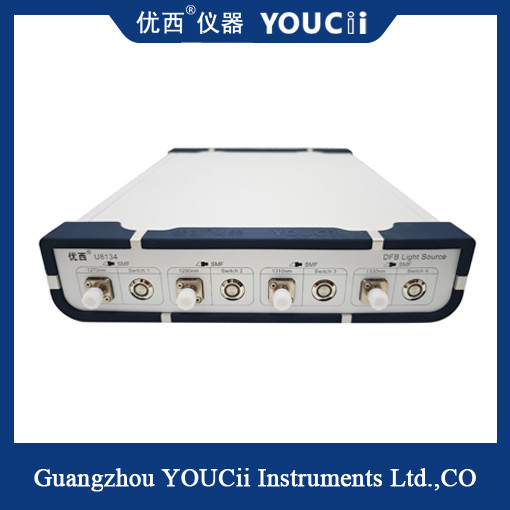

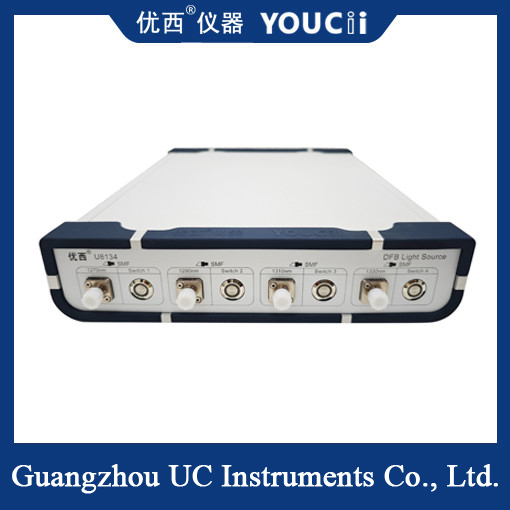

แหล่งกำเนิดแสงเลเซอร์ DFB แบบหลายช่องสัญญาณที่ปรับแต่งความยาวคลื่นได้
โครงร่าง
แหล่งกำเนิดแสงเลเซอร์ U813n แบบหลายช่องสัญญาณสามารถใช้ได้ในอุปกรณ์ WDM CWDM, อุปกรณ์ WDM DWDM ความแม่นยำสูง, อุปกรณ์ AWG ของอาร์เรย์เกรตติ้งคลื่นนำแสง, อุปกรณ์ PLC คลื่นนำแสงระนาบ, เครื่องขยายสัญญาณแสง EDFA และการวัดและประยุกต์ใช้ใยแก้วนำแสงทั่วไปอื่นๆ โดยเฉพาะอย่างยิ่งเหมาะสำหรับการผลิตจำนวนมากของตัวเชื่อมต่อและส่วนประกอบ PLC คลื่นนำแสงระนาบ
จุดเด่น
แหล่งกำเนิดแสงเลเซอร์ U813n แบบหลายช่องสัญญาณมีลักษณะเฉพาะคือความเสถียรของเอาต์พุตสูง ขนาดเล็ก และการเริ่มต้นที่รวดเร็ว อุปกรณ์แหล่งกำเนิดแสงสามารถให้สัญญาณเอาต์พุตแหล่งกำเนิดแสงความยาวคลื่นคงที่หลายช่องสัญญาณ Guangzhou Youxi ยังสามารถปรับแต่ง 850, 980, 1250, 1270,... 1610, 1625 nm ฯลฯ ตามความต้องการของลูกค้า ความยาวคลื่นใดๆ สองหรือสี่ความยาวคลื่นขึ้นไปของการรวมกันของอุปกรณ์แหล่งกำเนิดแสง
ข้อมูลจำเพาะ
| 型号รุ่น # | U8134 | |
| แพ็คเกจอุปกรณ์ | ผีเสื้อ | |
| ความยาวคลื่นเสริม | 1271/1291/1311/1331 | |
| ความแม่นยำของความยาวคลื่น | ± 0.5 nm | |
| กำลังขับ | ≥8.0mW | |
| ประเภทตัวเชื่อมต่อ | FC/APC (สามารถปรับแต่งอะแดปเตอร์อื่นๆ ได้) | |
| แบนด์วิดท์@3 dB | ＜ 0.1 nm | |
| แบนด์วิดท์@20 dB | ＜ 0.5 nm | |
|
ความเสถียรของกำลังขับภายใน 15 นาที |
≤±0.005 dB | |
|
ความเสถียรของกำลังขับภายใน 8 ชั่วโมง |
≤±0. 05 dB | |
| SMSR | ＞ 40 dB | |
| อุณหภูมิในการทำงาน | 0～ +40 ℃ | |
| อุณหภูมิในการจัดเก็บ | -30～+80 ℃ | |
| ขนาด | 235 มม. กว้าง, 55 มม. สูง, 320 มม. ลึก | |
| น้ำหนัก | 3.0 กก. | |
หมายเหตุ:รุ่นช่องสัญญาณเดียว: U8121/U8131, รุ่นสองช่องสัญญาณ: U8122/U8132, รุ่นสี่ช่องสัญญาณ: U8124/U8134, ฯลฯ
ข้อกำหนดด้านพลังงาน
เครื่องมือเป็นไปตามข้อบังคับ Class II เกี่ยวกับแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าในการทำงานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่คือ 48 ~ 66Hz แรงดันไฟฟ้าในการทำงานคือ 115V การใช้กระแสไฟฟ้าสูงสุดคือ 230mA เมื่อแรงดันไฟฟ้าในการทำงานคือ 230V การใช้กระแสไฟฟ้าสูงสุดคือ 120mA
ตามมาตรฐานความปลอดภัยสากล เครื่องมือนี้ติดตั้งสายไฟ 3 แกนที่เป็นไปตามมาตรฐานแห่งชาติ เชื่อมต่อสายไฟเข้ากับเต้ารับไฟฟ้าที่มีการป้องกันสายดินเท่านั้น
อินเทอร์เฟซเอาต์พุตแหล่งกำเนิดแสง
อินเทอร์เฟซตัวเชื่อมต่อแหล่งกำเนิดแสงสำหรับเอาต์พุตสัญญาณเลเซอร์ เลือกขั้วต่อ FC/PC หรือ FC/APC และไฟเบอร์ SMF หรือ MMF ตามป้ายประเภทไฟเบอร์ที่ระบุบนแผงเครื่องมือ
ป้ายความยาวคลื่นแสดงค่าความยาวคลื่นของช่องสัญญาณที่เกี่ยวข้อง
