การวัดของอุปกรณ์อัตราที่แตกต่างกันของ 4 ช่อง 24.5 ~ 29Gb / S

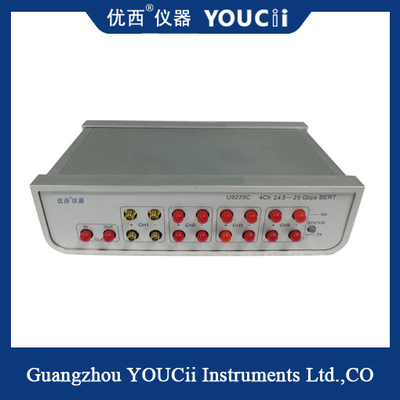

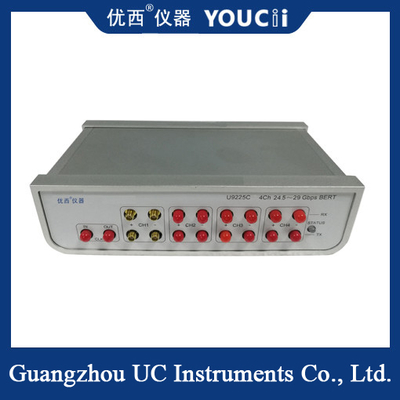

U9225C 4 Channel 24.5 ~ 29.0 Gb/s (100Gb/s) เครื่องกําเนิดรูปแบบกระแทกและเครื่องตรวจสอบความผิดพลาดมีประสิทธิภาพสูงเครื่องกําเนิดรูปแบบกระแทก 4 ช่องแบบยืดหยุ่นและมีประหยัด สามารถทํางานได้ 24 ชั่วโมง.5 Gb/s ถึง 29 Gb/s ทุกช่องทาง 4 ช่องทาง 29.0 Gb/s ทําให้มีกําลังทดสอบรวมกว่า 100 Gb/sมันยังเป็นทางแก้ไขการทดสอบ Bit Error Rate ที่เป็นตัวตนเอง ซึ่งรวมตัวเครื่องสังเคราะห์นาฬิกาอัตราเต็มภายใน.

ขนาดเล็กของมันทําให้มันสามารถวางอยู่ใกล้กับอุปกรณ์ที่กําลังทดสอบ (DUT)มันยังสามารถวางอยู่ไกลกว่านี้ด้วยการใช้ TX Driver ก่อนและหลังการควบคุมการเน้นความสําคัญ คุณสมบัติเพื่อชําระค่าตอบแทนสําหรับเคเบิลและการเชื่อมต่อความสูญเสียมันยังมีลักษณะการจับภาพลักษณะของตาที่ไม่ทําลายล้างและบูรณาการ พร้อมกับความสามารถในการวัดความสูงและความกว้างของตาอย่างรวดเร็ว

ลักษณะ

 NRZ 4 ช่อง PPG และ ED
 12.25-14.5 และ 24.5-29 Gb/s
 JRMS แบบ 1 PS และ JPP แบบ 6 PS
 PRBS 2 ^ 7, 9, 15, 23, 31
 ติดตามสายตา
 เครื่องสังเคราะห์นาฬิกาภายใน
 การควบคุม PPM Offset
 การออกเวลาที่ปรับได้
 การใส่นาฬิกาภายนอก
 ระดับ TX 200 ถึง 1100 mV PPDIFF
การเน้นก่อนและหลัง cursor (6 dB)
 การปรับขนาน (35 ถึง 65%)

รายละเอียด
