รายละเอียดสินค้า:
|
| Sensor Element: | InGaAs | Power Range (dBm): | +7 ~ -70 dBm |
|---|---|---|---|
| Linearity (power): | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) | Return Loss: | ＞ 40 dB |
| alibration period: | 2 years | Weight（KG）: | 0.5 |
| เน้น: | เครื่องวัดพลังงานแสงขนาดเล็ก,เครื่องวัดพลังงานทางออปติก ที่ติดตั้งในชาสซี่ |
||

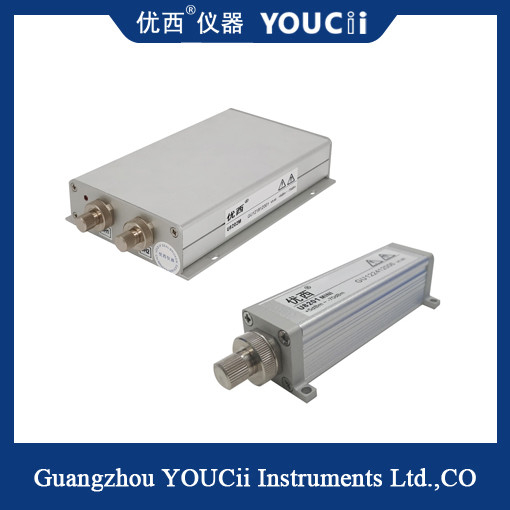

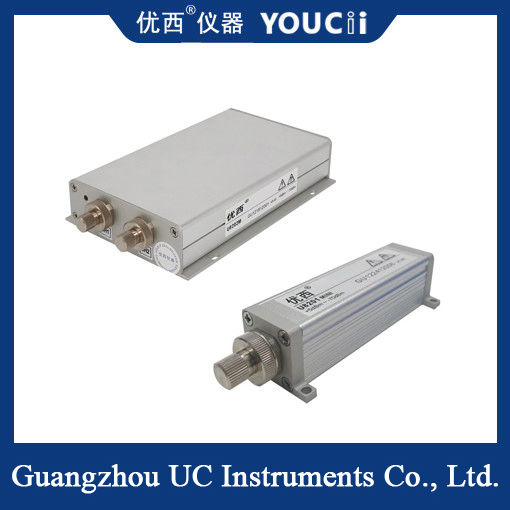

มินิออปติก แพเวอร์เมเตอร์ ช่องทางที่กําหนดเอง
รูปแบบ
โมดูลเครื่องวัดพลังงานแสง U8201MINI ของกวางโจว ยูนิเวสต์ ใช้อินเตอร์เฟซการสื่อสาร 6PIN ใช้ซ็อตที่ตรงกัน เพื่อสื่อสารกับ PCและแสดงข้อมูลและกําหนดปริมาตรผ่านโปรแกรมการตั้งค่า.
โมดูลเครื่องวัดพลังงานทางออนไลน์ UC8201MINI สามารถใช้ได้สําหรับส่วนประกอบ DWDM ที่มีความแม่นยําสูง WD-division multiplexing, ส่วนประกอบ AWG ของระบบแกรตแบบนําคลื่นทางออนไลน์องค์ประกอบ PLC แบบนําคลื่นทางแสงเรียบ, WSS, OPM, DPSK, เครื่องขยายแสง EDFA และการใช้งานการวัดไฟเบอร์ออปติกทั่วไปอื่น ๆUC8201MINI มีลักษณะของรูปร่างที่คอมแพคต์, เหมาะสําหรับการประกอบในระบบการเก็บตัวอย่างของเครื่องวัดพลังงานแสงหลายช่อง
ควร
การทดสอบอุปกรณ์ WDM, GFF, AWG
การวัดความสูญเสีย
✅เซ็นเซอร์ไฟเบอร์ออปติก การทดสอบเคเบิลไฟเบอร์ออปติก
∆ การวัด PMD ระบบกระจายกระจายกระจายและการสูญเสียที่ขึ้นอยู่กับการกระจายกระจาย
การทดสอบห้องปฏิบัติการวิจัยและพัฒนาสายไฟเบอร์แสง
รายละเอียด
|
รูปแบบสินค้า |
U8201MINI |
| เซ็นเซอร์ | InGaAs |
| ระยะความยาวคลื่น | 850 ~ 1700 nm |
| ความยาวคลื่นการปรับ | 850/980/1310/1490/1550/1610 nm |
| ระยะกําลัง (dBm) | +7 ~ -70 dBm |
|
ระยะเวลาการเก็บตัวอย่างพลังงาน ((อัตรา) |
1 ms ((1KHz) |
| ประเภทเส้นใยการใช้งาน | SM และ MM มาตรฐาน ขนาดแกนสูงสุด 62.5 um |
| อินเตอร์เฟซการเข้าทางออปติก | FC/PC หรือ FC/APC |
|
ความไม่แน่นอนที่สมบูรณ์แบบ (ความแม่นยํา) ในสภาพมาตรฐาน |
± 4% (1200 nm ~ 1610 nm) |
|
ความไม่แน่นอนเชิงสัมพันธ์ (ความแม่นยํา) ในสภาพมาตรฐาน |
< 0.02 dB แบบ |
| ความเป็นเส้นตรง (พลังงาน) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5 ~ -50dBm) |
| ผลกําไรเสีย | > 40 dB |
| อินเตอร์เฟซการสื่อสาร | RS232 |
| ระยะเวลาการปรับ | 2 ปี |
| อุณหภูมิการทํางาน | 0 ~ +40°C |
| อุณหภูมิในการเก็บ | -30 ~ +80°C |
| ขนาด | 37 มิลลิเมตร W, 25 มิลลิเมตร H, 115 มิลลิเมตร D |
| น้ําหนัก | 0.5 กิโลกรัม |
คําอธิบายของโมดูล
ด้านหน้า ด้านหลัง
