รายละเอียดสินค้า:
|
| ช่วงอินพุตแสง (กำหนดโดยความไวของโมดูล) (dBm): | 3~-12 | อัตราส่วนการแบ่งความถี่ออกของการฟื้นฟูนาฬิกา: | 2 / 4 / 8 / 16 / 64 / 256 |
|---|---|---|---|
| อัมพลิทูด์ของนาฬิกาไฟฟ้าออก ((mVpp): | 800 (ค่าปกติ) | การสวิงผลิตความแตกต่างของนาฬิกา CML ((mVpp): | 200 ~ 800 |
| ความถี่ของนาฬิกา (ตัวอย่างเช่น 28.1Gbps): | 0.11~1405 | ประเภทโมดูลปรับปรุง: | SFP28 SR LR BIDI |
| เน้น: | อุปกรณ์การเรียกคืนนาฬิกาส่วนความถี่หลาย,อุปกรณ์การฟื้นฟูเวลา 100Gbps |
||
อุปกรณ์ฟื้นฟูนาฬิกาการแยกความถี่หลายระดับ 100Gbps

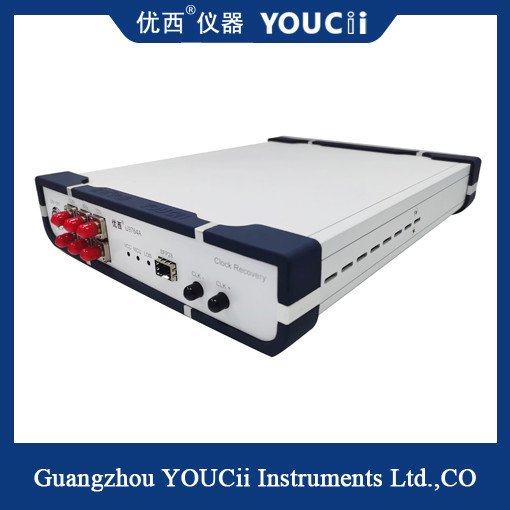

U9764A CDR (Clock Recovery Module) ใช้เป็นหลักในการให้สัญญาณการฟื้นฟูนาฬิกาในสภาพแวดล้อมการทดสอบโดยไม่ใช้นาฬิกาเพื่อใช้ออสซิลโลสโกปการเก็บตัวอย่างในการทดสอบแผนภาพตาทางแสงของเครื่องการใช้งานทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออทติก หรือผลิตภัณฑ์ BOB ในการใช้งาน PON เนื่องจากอุปกรณ์ถ่ายภาพเองไม่มีผลิตนาฬิกาส่วนความถี่มันจําเป็นต้องฟื้นตัวสัญญาณนาฬิกาเพื่อกระตุ้นออสซิลโลสโกปการเก็บตัวอย่างเมื่อทดสอบแผนภาพตาทางออปติก.
U9764A CDR มีพอร์ตออปติกส์ SFP28 ซึ่งเหมาะสําหรับ SFP แคปซูล SFP28 แบบปกติ SR,LR,BIDI และโมดูลออปติกส์อื่นๆมันเพียงต้องการปลายรับโมดูลทางออนไลน์เพื่อแปลงสัญญาณทางออนไลน์เป็นสัญญาณไฟฟ้า, และจากนั้นนําออกและผลิตนาฬิกาของสัญญาณไฟฟ้า
ชื่อเต็มของ CDR คือ Clock and Data Recovery ดังที่ชื่อชี้ให้เห็น หน้าที่หลักของ CDR คือ
1) เพื่อให้สัญญาณนาฬิกาสําหรับวงจรแต่ละวงที่ปลายตัวรับ
2) การตัดสินสัญญาณที่ได้รับ เพื่ออํานวยความสะดวกในการเรียกคืนและการประมวลผลต่อจากสัญญาณข้อมูล
| ไม่ |
ตัวชี้วัดทางเทคนิค |
แม็กซ์ | นาที |
หน่วย |
| 1 |
ระยะความเร็วข้อมูล |
28.1 | 25.6 | Gbps |
| 2 |
ระยะความยาวคลื่น |
1600 | 800 | nm |
| 3 |
ระยะเวลาการเข้าทางแสง (กําหนดโดยความรู้สึกของโมดูล) |
+3 | - 12 | dBm |
| 4 |
อัตราส่วนการแบ่งความถี่ออกของการฟื้นฟูนาฬิกา |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
อัมพลิทูด์ของนาฬิกาไฟฟ้าออก |
800 ((tค่า ypical) | mVpp | |
| 6 |
การสวิงผลิตความแตกต่างของเวลา CML |
800 | 200 | mVpp |
| 7 |
การออกของนาฬิกาสั่นสะเทือนอย่างสุ่ม |
800 | 300 | fs |
| 8 |
ความถี่ของนาฬิกา (28.1Gbps เป็นตัวอย่าง) |
14.05 | 0.11 | กิโลกรัม |
| 9 |
การตรวจพบการสูญเสียสัญญาณภายใน (LOS) |
128 (มากกว่าหน้าที่) | 5 ((ความรู้สึก) | mV |
| 10 |
ความดันไฟฟ้า (ความดันไฟเข้าภายนอก) |
5.5 | 4 | V |
| 11 |
อุณหภูมิการทํางาน |
70 | 10 | °C |
| 12 |
ประเภทโมดูลปรับปรุง |
SFP28 SR LR BIDI | ||
