รายละเอียดสินค้า:
|
| อัตรามาตรฐาน: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | แสดงคุณสมบัติความละเอียดของภาพ: | 1024 X 768 พิกเซล |
|---|---|---|---|
| เสียง RMS: | 0.25mV | ความละเอียดในแนวตั้ง: | 14 บิต |
| ความแม่นยำของช่วงเวลา (โหมดกระวนกระวายใจ): | 0.25พิโคเซคอน | ช่วงอินพุตทริกเกอร์: | ±1.5V |
| เน้น: | ออสซิลโลสโคปแบบออปติคัลแบบหลายโหมด,ออสซิลโลสโคปแบบออปติคัลโหมดเดียว,ออสซิลโลสโคปแบบออปติคัลแบบหลายโหมด |
||
อัตราเต็ม 10G รองรับออสซิลโลสโคปแบบออปติคอลโหมดเดี่ยว/หลายโหมด

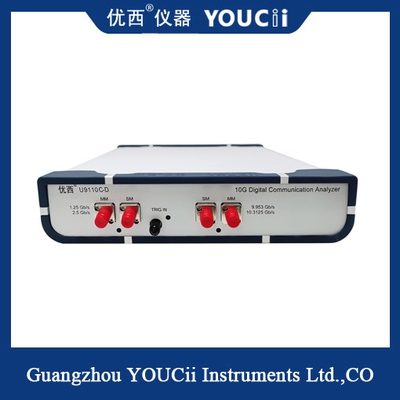

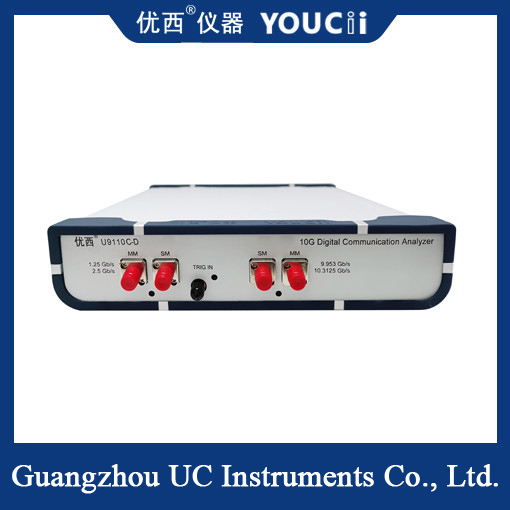

U9110C-D มีอัตราเต็ม 10G รองรับออสซิลโลสโคปแบบออปติคัลโหมดเดี่ยว/หลายโหมด เป็นโซลูชันการวิเคราะห์การสื่อสารดิจิทัลล่าสุดที่ Uwest Instrument เปิดตัวเป็นเครื่องมือวัดที่เหมาะสำหรับการผลิตอุปกรณ์สื่อสารด้วยแสง
ผลลัพธ์ของการวัด DCA U9110C-D ไม่เพียงแต่เป็นข้อมูลดิบเท่านั้น แต่ยังรวมถึงฮิสโตแกรมพร้อมเวลาและแอมพลิจูด การทดสอบมาสก์ การทดสอบทางสถิติ ฯลฯโดยมีชุดการตั้งค่าการทดสอบตัวบ่งชี้การสื่อสาร รวมถึงช่วงเวลา เวลาที่เพิ่มขึ้น เวลาตก เปอร์เซ็นต์ข้าม อัตราส่วนการสูญเสีย ความกระวนกระวายใจ และการวัดแอมพลิจูดนอกจากนี้ยังรวมถึง SDH/SONET, การทดสอบ Mask สำหรับ Gigabit Ethernet และการทดสอบการปฏิบัติตามข้อกำหนดมาตรฐานเดียวอื่นๆ
การแนะนำฟังก์ชัน:
1. การวัดแบบหลายช่องสัญญาณ: แผนภูมิตาแบบออปติคัลอัตราเต็ม 10G บางอันมีฟังก์ชันหลายช่องสัญญาณ ซึ่งสามารถวัดแผนภูมิตาของแหล่งสัญญาณแสงหลายแหล่งพร้อมกันได้ช่วยให้เปรียบเทียบและวิเคราะห์ได้ง่ายเพื่อประเมินความแตกต่างด้านประสิทธิภาพระหว่างแหล่งสัญญาณต่างๆ
2. การวัดและการวิเคราะห์อัตโนมัติ: แผนภูมิตาแบบออปติคอลมักจะมีฟังก์ชันการวัดและการวิเคราะห์อัตโนมัติ ซึ่งสามารถแยกพารามิเตอร์ที่สำคัญของแผนภูมิตาได้โดยอัตโนมัติ และจัดทำรายงานผลลัพธ์และการวิเคราะห์แผนภูมิซึ่งสามารถลดความซับซ้อนของกระบวนการปฏิบัติงานของผู้ใช้และรับผลการวัดได้อย่างรวดเร็ว
3. แบนด์วิดท์สูงและความจุ: กราฟตาแบบออปติคอลอัตราเต็ม 10G มีแบนด์วิธสูงและพื้นที่เก็บข้อมูลความจุขนาดใหญ่เพื่อตอบสนองความต้องการในการสุ่มตัวอย่างและการจัดเก็บความเร็วสูงของสัญญาณแสงอัตราสูงช่วยให้มั่นใจในความสมบูรณ์และความถูกต้องของข้อมูลการวัด
ข้อมูลจำเพาะ
|
หมายเลขรุ่น |
ยู9110C-D |
|
อัตรามาตรฐาน |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
เกณฑ์ความคลาดเคลื่อนของเทมเพลตความแม่นยำในการวัด(ระยะขอบ) |
±3 % |
|
จอแสดงผลมีความละเอียดของภาพ |
1024×768 พิกเซล |
|
ระบบการวัดแบบดิจิตอล |
รองรับการวัดช่องแสงหนึ่งช่องและรีเฟรชการวัดเสริมสามครั้งต่อวินาที |
|
โหมดการรับสัญญาณ |
การสุ่มตัวอย่าง (ปกติ), ซอง, ค่าเฉลี่ย |
|
เสียงรบกวน RMS |
0.25mV |
|
จำนวนช่องสุ่มตัวอย่าง |
4: 10G อัตราต่ำโหมดเดียว/หลายโหมด, 10G อัตราสูงโหมดเดียว/หลายโหมด |
|
เวลาการเปลี่ยนแปลงระบบแนวตั้ง |
ขึ้นอยู่กับจำนวนช่องสุ่มตัวอย่าง |
|
ความละเอียดแนวตั้ง |
14 บิต |
|
สัญญาณรบกวน RMS (สูงสุด) |
0.5mV |
|
การขยายรูปคลื่นของระบบแนวนอนและการลดฐานเวลาสังเกต |
0.5ps/div ถึง 1ms/div |
|
ความแม่นยำของช่วงเวลา (โหมดกระวนกระวายใจ) |
0.25พิโคเซคอน |
|
ตัวอย่างการทริกเกอร์แหล่งสัญญาณนาฬิกาภายนอกของระบบ |
100mV,155~2500MHz |
|
ช่วงระดับทริกเกอร์ |
±1.0V |
|
ช่วงอินพุตทริกเกอร์ |
±1.5V |
|
ทริกเกอร์ตัด |
±1.5V: ปรับได้ตั้งแต่ 5ms ถึง 100ms |
|
การสื่อสาร ส่วนต่อประสานการจัดการเครือข่าย |
อาร์เจ45;รองรับอีเธอร์เน็ต 10/100Mbps |
|
แหล่งจ่ายไฟ (อะแดปเตอร์ไฟภายนอก) |
50เฮิร์ต,5โวลต์,3A,6วัตต์ |
|
อุณหภูมิแวดล้อม ความชื้นสัมพัทธ์ทำงาน |
อุณหภูมิอยู่ที่ -20°C ถึง +50°C และความชื้น 20% ถึง 80% |
|
เก็บ |
อุณหภูมิอยู่ที่ -40°C ถึง +85°C และความชื้น 5% ถึง 90% |
|
ลักษณะทางกายภาพ ขนาด น้ำหนัก |
ขนาด 235W×55H×255L (มม.) น้ำหนัก < 2กก |
