รายละเอียดสินค้า:
|
| ความยาวคลื่นการสอบเทียบ (ตัวเลือก): | ความยาวคลื่นการสอบเทียบ (ตัวเลือก) | เวลาเฉลี่ยของจอภาพ PM: | 2~1000มิลลิวินาที |
|---|---|---|---|
| ความเร็วในการเปลี่ยนการลดทอน: | 0.1 ~ 35 เดซิเบล/วินาที | ส่งคืนการสูญเสีย: | > 25 เดซิเบล |
| กำลังไฟฟ้าเข้าที่ปลอดภัยสูงสุด: | +17dBm (สถานะการตรวจสอบพลังงาน) | ขนาด: | กว้าง 245 มม. สูง 105 มม. ลึก 320 มม |
| เน้น: | ตัวลดทอนแสงแบบควบคุมด้วยแสงแบบมัลติโหมด,ตัวลดทอนแสงแบบ 8 ช่องสัญญาณ |
||

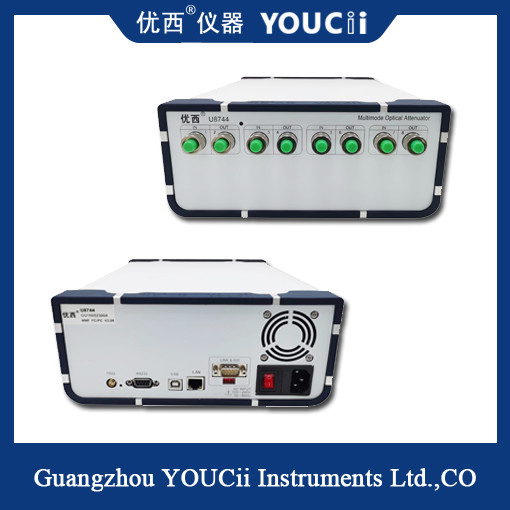

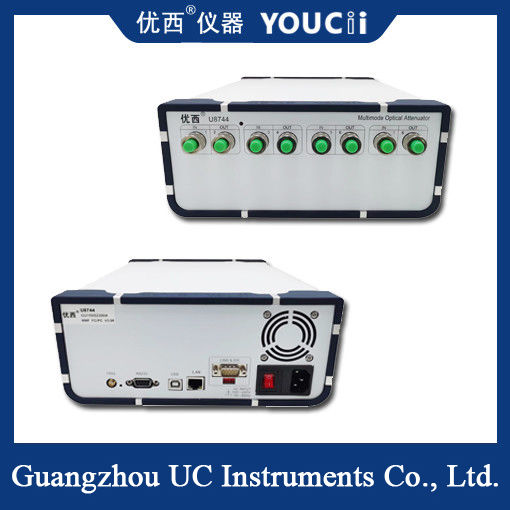

8-Channel Multimode Optically Controlled Attenuator ประสิทธิภาพสูง
การประยุกต์ใช้ผลิตภัณฑ์:
โมดูลออปติคัลที่ใช้งานอยู่/การทดสอบอุปกรณ์ออปติคัล:
ในการวัดข้อผิดพลาดแบบหลายช่องสัญญาณของโมดูลตัวรับส่งสัญญาณแสง การวัดข้อมูลแบบขนานจะเกิดขึ้นจริง
ในการวัดความไวของโมดูลรับแสงนั้นให้อินพุตพลังงานแสงแบบขนานรวดเร็วและแม่นยำ
เวลาความเสถียรในการควบคุมพลังงานแสง 200ms ช่วยปรับปรุงประสิทธิภาพการทดสอบอย่างมาก
การทดสอบการรวมเครือข่ายการสื่อสารด้วยแสง:
ทดสอบประสิทธิภาพการส่งข้อมูลเครือข่ายและฟังก์ชันการจัดการเครือข่ายในการบูรณาการเครือข่ายการสื่อสารแบบออปติก
คุณสมบัติของสินค้า:
การลดทอนแสงและเอาต์พุตกำลังแสงสามารถตั้งค่าได้อย่างรวดเร็วและแม่นยำ และเวลาความเสถียรในการควบคุมพลังงานแสงน้อยกว่า 200 ms
ตัวลดทอนสัญญาณหลายช่องถูกตั้งค่าในเวลาเดียวกัน และหลายพอร์ตถูกวัดพร้อมกัน ซึ่งช่วยประหยัดเวลาในการวัดได้มาก
เครื่องวัดพลังงานแสงที่มีความแม่นยำสูงในตัวช่วยให้มั่นใจในเสถียรภาพและความแม่นยำของการตรวจสอบพลังงาน
ใช้งานง่าย อินเตอร์เฟซผู้ใช้แบบกราฟิกที่ใช้งานง่าย การแสดงตัวอย่างข้อมูลหลายช่องทาง สถานะการทดสอบโดยสรุป
ขนาดเล็ก โครงสร้างกะทัดรัด อุปกรณ์ 4 ช่องสัญญาณ 2 ตัวเรียงต่อกัน สามารถระบุได้ว่าเป็นอุปกรณ์ 8 ช่องสัญญาณที่จะใช้
ข้อมูลจำเพาะ
| 型号แบบอย่าง # | ยู8748 |
| ช่วงตัวลดทอน | 0~35 เดซิเบล (ชนิด 40dB) |
| ความยาวคลื่นการสอบเทียบ (ตัวเลือก) | 850 นาโนเมตร (ความยาวคลื่นอื่นๆ เป็นตัวเลือก) |
| การสูญเสียการแทรก | ≤ 1.8 เดซิเบล ประเภท 1.5 เดซิเบล |
| ประเภทไฟเบอร์ | 50/125um, 62.5/125um MMF การปรับตัวเอง |
| ประเภทตัวเชื่อมต่อ | ขั้วต่อ FC/UPC |
| ความแม่นยำในการลดทอน |
± 0.20 เดซิเบล (0 ~ 20 เดซิเบล), ± 0.30 เดซิเบล (20 ~ 35 เดซิเบล) ± 0.05 dB (0 ~ 30 dB พร้อมการควบคุมกำลัง) |
| การทำซ้ำ | ±0.05 เดซิเบล |
| เวลาเฉลี่ยของการตรวจ PM | 2~1,000 มิลลิวินาที |
| ตั้งเวลา | 200ms |
| ความเร็วในการเปลี่ยนการลดทอน | 0.1 ~ 35 เดซิเบล/วินาที |
| การสูญเสียผลตอบแทน | > 25 เดซิเบล |
| อินเตอร์เฟซการสื่อสาร | RS232, USB, RJ45 ควบคุมโดยพีซี |
| กำลังไฟฟ้าเข้าที่ปลอดภัยสูงสุด | +17dBm (สถานะการตรวจสอบพลังงาน) |
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี |
| อุณหภูมิในการทำงาน | 0~ +40℃ |
| อุณหภูมิในการจัดเก็บ | -30~+80℃ |
| พลัง | 100~240 โวลต์ |
| ขนาด | กว้าง 245 มม. สูง 105 มม. ลึก 320 มม |
| น้ำหนัก | 5 กก |
หมายเหตุ: U8741 เป็นช่องสัญญาณเดียว U8742 เป็นช่องสัญญาณคู่ และ U8748 เป็น 8 ช่อง
หลักการของตัวลดทอน:
ตัวลดทอนสัญญาณเป็นวงจรที่ใช้ในการแนะนำการลดทอนที่กำหนดไว้ล่วงหน้าภายในช่วงความถี่ที่ระบุโดยทั่วไปจะระบุด้วยจำนวนเดซิเบลที่แนะนำและจำนวนโอห์มของอิมพีแดนซ์ลักษณะเฉพาะตัวลดทอนสัญญาณใช้กันอย่างแพร่หลายในระบบเคเบิลทีวีเพื่อตอบสนองความต้องการระดับของพอร์ตหลายพอร์ตเช่นอินพุตของเครื่องขยายเสียง การควบคุมระดับเอาต์พุต การควบคุมการลดทอนของสาขาตัวลดทอนแบบพาสซีฟและตัวลดทอนแบบแอคทีฟสองประเภทตัวลดทอนแบบแอคทีฟจะถูกรวมเข้ากับองค์ประกอบทางความร้อนอื่นๆ เพื่อสร้างตัวลดทอนแบบแปรผัน ซึ่งใช้ในเครื่องขยายเสียงสำหรับวงจรควบคุมอัตราขยายหรือความชันอัตโนมัติตัวลดทอนแบบพาสซีฟมีตัวลดทอนแบบคงที่และตัวลดทอนแบบปรับได้
