รายละเอียดสินค้า:
|
| จำนวนช่อง: | 4 (พอร์ตไฟฟ้า 4 ช่อง รองรับ PG และ ED) | ประเภทรหัส: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|---|---|---|---|
| เวลาขึ้นและลง (20% ถึง 80%): | 18~23 น | เอาต์พุตข้อมูลกระวนกระวายใจ (RMS): | 1.5(10.3125G) |
| เน้น: | เครื่องวัดข้อผิดพลาดอัตราเต็ม 10G,เครื่องวัดข้อผิดพลาด USB 4 ช่อง |
||

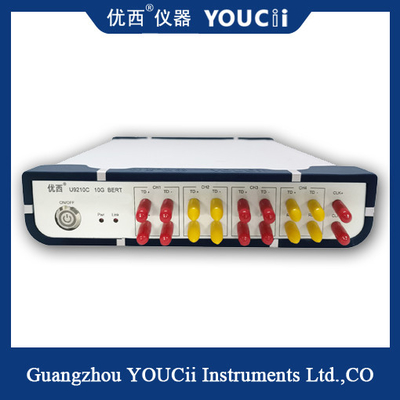

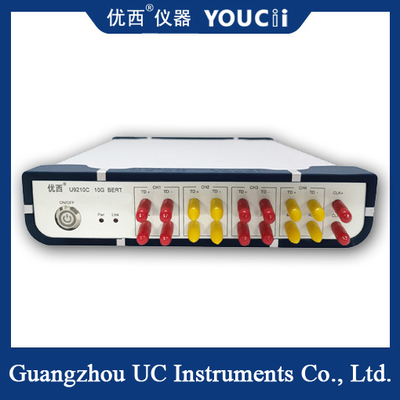

เครื่องวัดข้อผิดพลาดอัตราเต็ม 10G 4 ช่อง USB HID หรือ USB-COM
คุณสมบัติประสิทธิภาพขั้นพื้นฐาน:
1. PG และ ED ขนานสี่ช่องสัญญาณ;เอาต์พุตนาฬิกาปลายเดียว
อัตราการรองรับ PG และ ED มีตั้งแต่ 0.622 ถึง 11.7 Gbps (สูงสุด 15G เป็นทางเลือก)
3 ประเภทรหัสสนับสนุน: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
4 สนับสนุนการตรวจจับข้อผิดพลาดอย่างต่อเนื่องและการตรวจสอบข้อผิดพลาดด้านเวลา
5, โหมดการสื่อสาร: USB HID (ไม่มีไดรฟ์) หรือ USB-COM
ข้อกำหนดทางเทคนิค:
| เลขที่ | พารามิเตอร์ | ขั้นต่ำ | ทั่วไป | ขีดสุด | หน่วย |
| 1 | อัตราข้อมูล | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 | จำนวนช่อง | 4 (พอร์ตไฟฟ้า 4 ช่อง รองรับ PG และ ED) | |||
| 3 | ประเภทรหัส | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 | เวลาขึ้นและลง (20% ถึง 80%) | 18 | 23 | ปล | |
| 5 | การกลับรูปแบบ | รองรับการกลับสัญญาณที่ปลายการส่งและรับ | |||
| 6 | แอมพลิจูดเอาท์พุตส่วนต่างของสัญญาณ | 200 | 600 | 1,000 | เอ็มวี |
| 7 | ความกระวนกระวายใจของเอาต์พุตข้อมูล (RMS) | 1.5(10.3125G) | ปล | ||
| 8 | อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล | ดิฟเฟอเรนเชียล, คัปปลิ้ง AC, อิมพีแดนซ์ 50 โอห์ม, SMA | |||
| 9 | เอาต์พุตนาฬิกา | 100 | 156.25 | 156.25 | เมกะเฮิรตซ์ |
| 10 | ความไวอินพุตสัญญาณข้อมูล | 50 | mVpp | ||
| 11 | จุดข้ามกราฟตาเอาต์พุตข้อมูล (ส่วนต่าง) | 49 | 50 | 52 | % |
| 12 | เวลาตอบสนอง USB HID | 10 | นางสาว | ||
| 13 | อุณหภูมิในการทำงาน | 10 | 25 | 50 | องศาเซลเซียส |
| 14 | แรงดันไฟฟ้าที่ใช้งาน (AC) | 180 | 220 | 250 | วี |
เครื่องมือทดสอบอัตราข้อผิดพลาดบิตสี่ช่องสัญญาณเป็นเครื่องมือที่ใช้ในการประเมินอัตราข้อผิดพลาดบิต (BER) ในระบบการสื่อสารแบบดิจิทัลBER หมายถึงสัดส่วนของบิตที่ส่งซึ่งมีข้อผิดพลาดระหว่างการสื่อสารแบบดิจิทัล
เครื่องวัดความผิดพลาดแบบสี่ช่องสัญญาณมักจะมีสี่ช่องสัญญาณแยกกัน แต่ละช่องใช้สำหรับอนาล็อกหรือตรวจจับการส่งและรับสัญญาณดิจิตอลเรียกว่า "ช่องทางส่ง" และ "ช่องทางรับ"ช่องสัญญาณส่งมีหน้าที่สร้างและส่งสัญญาณดิจิทัล ในขณะที่ช่องสัญญาณรับจะใช้เพื่อรับและวิเคราะห์สัญญาณที่ได้รับเพื่อกำหนดอัตราความผิดพลาดของบิต
