รายละเอียดสินค้า:
|
| องค์ประกอบเซ็นเซอร์: | อินก่าแอส | ช่วงพลังงาน (dBm): | + 5 ~ -80 |
|---|---|---|---|
| ประเภทไฟเบอร์แอ็พพลิเคชัน: | มาตรฐาน SM และ MM | ลิเนียริตี้ (กำลัง): | ≤ ± 0.06 dB (1200 นาโนเมตร ~ 1610 นาโนเมตร, 0~ -50dBm) |
| อินเทอร์เฟซการสื่อสาร: | USB，+ทริก，+ทริก +BNC，+ทริก | อุณหภูมิในการทำงาน: | 0～ +40 ℃ |
| เน้น: | หัววัดมิเตอร์วัดพลังงานแสงขนาดเล็ก,หัววัดวัดพลังงานแสงประสิทธิภาพสูง |
||

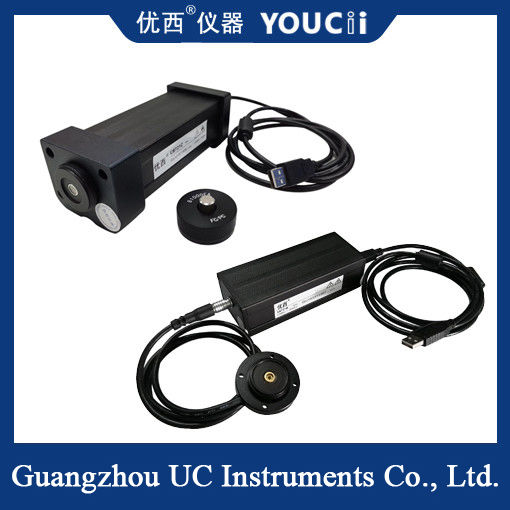

โพรบมิเตอร์วัดพลังงานแสงขนาดเล็กและพลังงานประสิทธิภาพสูงเป็นตัวเลือก
ระยะเวลาสุ่มตัวอย่างของโมดูลมิเตอร์วัดพลังงานแสงความเร็วสูง U8721 ของ Guangzhou Youxi สามารถเข้าถึงระดับสหรัฐอเมริกา และสามารถรับและประมวลผลข้อมูลได้รวดเร็วยิ่งขึ้นโมดูลมิเตอร์วัดพลังงานใช้อินเทอร์เฟซการสื่อสาร USB ซึ่งสามารถสื่อสารกับพีซีได้โดยตรง แสดงข้อมูล และตั้งค่าพารามิเตอร์ผ่านซอฟต์แวร์กำหนดค่า
โมดูลมิเตอร์วัดพลังงานแสงความเร็วสูง U8721 สามารถใช้กับส่วนประกอบ WDM ที่มีความแม่นยำสูง, ส่วนประกอบ AWG ของท่อนำคลื่นแบบตะแกรงแสง, ส่วนประกอบ PLC ท่อนำคลื่นแสงระนาบระนาบ, WSS, OPM, DPSK, เครื่องขยายสัญญาณแสง EDFA และแอปพลิเคชันการวัดค่าแสงใยแก้วนำแสงทั่วไปอื่นๆเมื่อเทียบกับรุ่นอื่น ๆ ของเครื่องวัดพลังงานแสงกวางโจว Youxi U8721 มีลักษณะของการสุ่มตัวอย่างความเร็วสูงและรูปร่างเล็ก เหมาะอย่างยิ่งสำหรับการประกอบเข้ากับระบบเก็บตัวอย่างเครื่องวัดพลังงานแสงแบบหลายช่องสัญญาณ
นำมาใช้
▲การทดสอบอุปกรณ์ WDM, GFF, AWG, PLC
▲แทรกการสูญเสียการวัดการสูญเสียผลตอบแทน
▲เซ็นเซอร์ใยแก้วนำแสง การทดสอบสายเคเบิลใยแก้วนำแสง
▲การกระจายตัวของโหมดโพลาไรเซชัน PMD และการวัด PDL ที่สูญเสียขึ้นอยู่กับโพลาไรเซชัน
▲การทดสอบในห้องปฏิบัติการวิจัยและพัฒนาใยแก้วนำแสง
| แบบอย่าง | ยู8721A | ยู8721B | ยู8721C | ยู8721D | ยู8721H |
| องค์ประกอบเซ็นเซอร์ | อินกาแอส | ||||
| ช่วงความยาวคลื่น | 850 ~ 1700 นาโนเมตร | ||||
| ความยาวคลื่นการสอบเทียบ | 850/980/1310/1510~1640nm การสอบเทียบอย่างต่อเนื่อง | ||||
| ช่วงกำลัง (dBm) | +5 ~ -65 | +5 ~ -70 | +5 ~ -80 | +25 ~ -60 | |
|
ระยะเวลาสุ่มตัวอย่างพลังงาน (อัตรา) |
100 เรา (10KHz) | 10 เรา (100KHz) | |||
| ประเภทไฟเบอร์แอพพลิเคชั่น | มาตรฐาน SM และ MM | ||||
| อินเตอร์เฟซอินพุตแสง | รองรับข้อต่อไฟเบอร์เปลือยหรือ FC/อะแดปเตอร์ LC/SC | ||||
|
ความไม่แน่นอนสัมบูรณ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
± 4% (1200 นาโนเมตร ~ 1610 นาโนเมตร) | ||||
|
ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
＜ 0.02 dB ค่าทั่วไป | ||||
| ความเป็นเชิงเส้น (กำลัง) | ≤± 0.06dB (1200 ~ 1610 นาโนเมตร, + 0 ~ -60dBm) | ||||
| การสูญเสียผลตอบแทน | > 40 เดซิเบล | ||||
| อินเตอร์เฟซการสื่อสาร | ยูเอสบี | +ตรีโกณมิติ | +ตรีโกณมิติ +BNC | +ตรีโกณมิติ | |
| ระยะเวลาการสอบเทียบ | 2 ปี | ||||
| อุณหภูมิในการทำงาน | 0 ~ +40 ℃ | ||||
| อุณหภูมิในการจัดเก็บ | -30 ~ +80 ℃ | ||||
| ขนาด | สูง 52 มม. กว้าง 60 มม. ลึก 150 มม | ||||
| น้ำหนัก | 1.0 กก | ||||
คำอธิบาย:
U8721A ส่วนใหญ่จะใช้สำหรับการตรวจสอบพลังงานแสงความเร็วสูง
U8721B พื้นผิวไวแสง PD ภายนอก ส่วนใหญ่ใช้สำหรับการวัดการสแกนแสงเชิงพื้นที่
การสแกนแบบซิงโครนัสอย่างรวดเร็ว U8721C ส่วนใหญ่จะใช้ในระบบการวัดการสแกนความยาวคลื่น DWDM/AWG
U8721D การสแกนแบบซิงโครนัสอย่างรวดเร็วพร้อมเอาต์พุตอะนาล็อก BNC
สายเคเบิลหุ้มฉนวน USB ถึง 1B4-core
พอร์ตการสื่อสารเชื่อมต่อกับ USB เป็นสายเคเบิลหุ้มฉนวน 1B4-core และเชื่อมต่อโดยตรงกับพีซีเพื่อสร้างการสื่อสาร
