รายละเอียดสินค้า:
|
| องค์ประกอบเซ็นเซอร์: | อินก่าแอส | ช่วงพลังงาน (dBm): | + 5 ~ -80 |
|---|---|---|---|
| อินเทอร์เฟซอินพุตออปติคัล: | รองรับข้อต่อไฟเบอร์เปลือยหรืออะแดปเตอร์ FC/LC/SC | อินเทอร์เฟซการสื่อสาร: | หนุน |
| ระยะเวลาการสอบเทียบ: | 2 ปี | น้ำหนัก: | 3 กก |
| เน้น: | Fast Optical Power Meter Probe,คอมพิวเตอร์ควบคุม Optical Power Meter Probe |
||

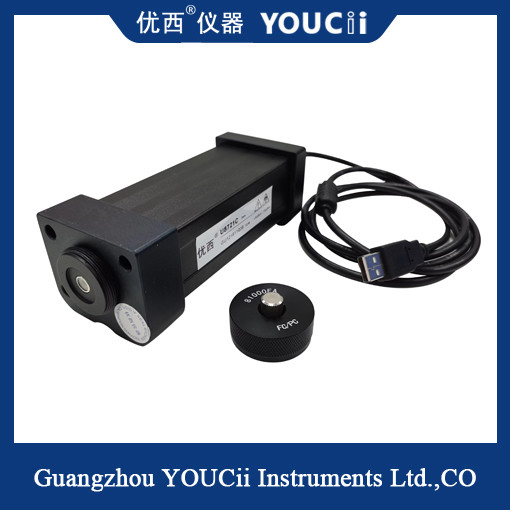

โพรบมิเตอร์วัดพลังงานแสงแบบเร็วควบคุมด้วยคอมพิวเตอร์ 850 ~ 1700 นาโนเมตร
สรุป:
ระยะเวลาสุ่มตัวอย่างของโมดูลมิเตอร์วัดพลังงานแสงความเร็วสูง U8721 ของ Guangzhou Youxi สามารถเข้าถึงระดับสหรัฐอเมริกา และสามารถรับและประมวลผลข้อมูลได้รวดเร็วยิ่งขึ้นโมดูลมิเตอร์วัดพลังงานใช้อินเทอร์เฟซการสื่อสาร USB ซึ่งสามารถสื่อสารกับพีซีได้โดยตรง แสดงข้อมูล และตั้งค่าพารามิเตอร์ผ่านซอฟต์แวร์กำหนดค่า
โมดูลมิเตอร์วัดพลังงานแสงความเร็วสูง U8721 สามารถใช้กับส่วนประกอบ WDM ที่มีความแม่นยำสูง, ส่วนประกอบ AWG ของท่อนำคลื่นแบบตะแกรงแสง, ส่วนประกอบ PLC ท่อนำคลื่นแสงระนาบระนาบ, WSS, OPM, DPSK, เครื่องขยายสัญญาณแสง EDFA และแอปพลิเคชันการวัดค่าแสงใยแก้วนำแสงทั่วไปอื่นๆเมื่อเทียบกับรุ่นอื่น ๆ ของเครื่องวัดพลังงานแสงกวางโจว Youxi U8721 มีลักษณะของการสุ่มตัวอย่างความเร็วสูงและรูปร่างเล็ก เหมาะอย่างยิ่งสำหรับการประกอบเข้ากับระบบเก็บตัวอย่างเครื่องวัดพลังงานแสงแบบหลายช่องสัญญาณ
ลักษณะเฉพาะ :
การเริ่มต้นอย่างรวดเร็วและความแม่นยำในการวัดสูง
range ช่วงการวัดพลังงานไดนามิกกว้าง
ช่วงกำลังและช่องสัญญาณให้เลือกมากมาย
interface อินเตอร์เฟซการสื่อสาร USB ความเร็วสูงและสะดวกสบาย
ราคาไม่แพง
นำมาใช้ :
ทดสอบอุปกรณ์ WDM, GFF, AWG, PLC
การสูญเสียการแทรก การวัดการสูญเสียการส่งคืน
เซ็นเซอร์ใยแก้วนำแสง การทดสอบสายเคเบิลใยแก้วนำแสง
การกระจายโหมดโพลาไรซ์ PMD และการวัด PDL การสูญเสียขึ้นอยู่กับโพลาไรซ์
test การทดสอบในห้องปฏิบัติการใยแก้วนำแสงการสื่อสาร R&D
U8721Cการควบคุมผลิตภัณฑ์
|
แบบอย่าง |
ยู8721C | ||||
| องค์ประกอบเซ็นเซอร์ | อินกาแอส | ||||
| ช่วงความยาวคลื่น | 850 ~ 1700 นาโนเมตร | ||||
| ความยาวคลื่นการสอบเทียบ | 850/980/1310/1510~1640nm การสอบเทียบอย่างต่อเนื่อง | ||||
| ช่วงกำลัง (dBm) | +5 ~ -80 | ||||
|
ระยะเวลาสุ่มตัวอย่างพลังงาน (อัตรา) |
10 เรา (100KHz) | ||||
| ประเภทไฟเบอร์แอพพลิเคชั่น | มาตรฐาน SM และ MM | ||||
| อินเตอร์เฟซอินพุตแสง | รองรับข้อต่อไฟเบอร์เปลือยหรือ FC/อะแดปเตอร์ LC/SC | ||||
|
ความไม่แน่นอนสัมบูรณ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
± 4% (1200 นาโนเมตร ~ 1610 นาโนเมตร) | ||||
|
ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
＜ ค่าทั่วไป 0.02 dB | ||||
| ความเป็นเชิงเส้น (กำลัง) | ≤± 0.06dB (1200 ~ 1610 นาโนเมตร, + 0 ~ -60dBm) | ||||
| การสูญเสียผลตอบแทน | > 40 เดซิเบล | ||||
| อินเตอร์เฟซการสื่อสาร | +ตรีโกณมิติ | ||||
| ระยะเวลาการสอบเทียบ | 2 ปี | ||||
| อุณหภูมิในการทำงาน | 0 ~ +40 ℃ | ||||
| อุณหภูมิในการจัดเก็บ | -30 ~ +80 ℃ | ||||
| ขนาด | สูง 52 มม. กว้าง 60 มม. ลึก 150 มม | ||||
| น้ำหนัก | 1.0 กก | ||||
ผู้ใช้รายอื่นจะถามคำถามต่อไปนี้:
1. จำเป็นต้องมีการเชื่อมต่อไฟเบอร์แบบใดสำหรับแหล่งกำเนิดแสงและมิเตอร์ไฟฟ้า?
จำเป็นต้องใช้แหล่งกำเนิดแสงและมิเตอร์วัดกำลังเพื่อทำการวัดที่สำคัญที่สุดของลิงค์ไฟเบอร์ออปติก ซึ่งเป็นการสูญเสียการแทรกทั้งหมดของลิงค์นั้นโดยพื้นฐานแล้ว คุณจะเปรียบเทียบปริมาณแสงที่ส่องเข้าสู่ปลายด้านหนึ่งของเส้นใยกับปริมาณแสงที่ออกมาจากปลายอีกด้านหนึ่งของเส้นใย
.
2.dBm ที่ดีสำหรับไฟเบอร์คืออะไร?
dBm บวกหมายถึงกำลังมากกว่า 1mw และค่าลบหมายถึงน้อยกว่า 1mwแหล่งกำเนิดเลเซอร์ที่ดีสำหรับลิงค์โหมดเดียวจะมีกำลังขับ ~ +3 ถึง +6 dBm - 2-4mw - ต่อเข้ากับไฟเบอร์VCSEL สำหรับมัลติโหมดลิงค์ควรมีกำลังประมาณ 0dBm - 1mw
