รายละเอียดสินค้า:
|
| อัตรามาตรฐาน: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps | ความคลาดเคลื่อนของเทมเพลตความแม่นยำในการวัด (ระยะขอบ): | ±3 % |
|---|---|---|---|
| แสดงคุณสมบัติความละเอียดของภาพ: | 1024 X 768 พิกเซล | โหมดการรับสัญญาณ: | การสุ่มตัวอย่าง (ปกติ), ซองจดหมาย, ค่าเฉลี่ย |
| จำนวนช่องสุ่มตัวอย่าง: | 4: โหมดเดี่ยวอัตราต่ำ 10G/หลายโหมด โหมดเดี่ยวอัตราสูง 10G/หลายโหมด | สัญญาณรบกวน RMS (สูงสุด): | 0.5mV |
| เน้น: | ออสซิลโลสโคปแบบออปติคัลแบบมัลติโหมด,ออสซิลโลสโคปแบบออปติคัลโหมดเดียว |
||
ออสซิลโลสโป๊อปติกส์แบบเดียว/หลายแบบอัตราเต็ม

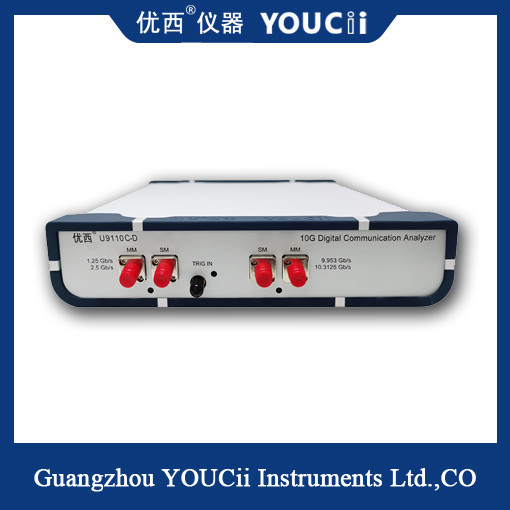

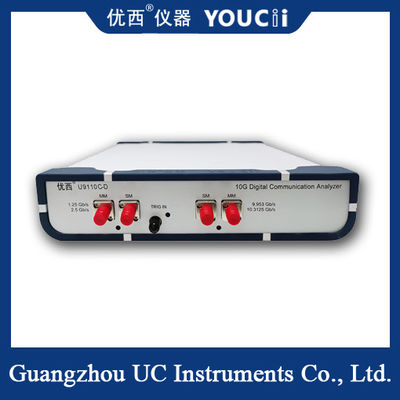

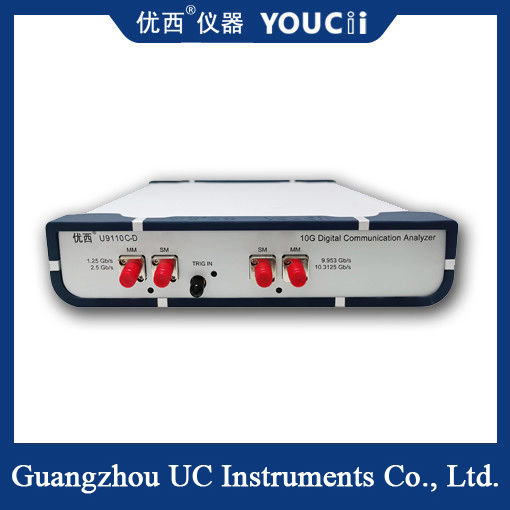

U9110C-D คืออัตราเต็ม 10G รองรับออสซิลโลสโกปทางออนไลน์โหมดเดียว / โหมดหลาย เป็นคําตอบการวิเคราะห์การสื่อสารดิจิตอลล่าสุดที่เปิดตัวโดย Uwest Instrumentมันเป็นเครื่องมือวัดที่เหมาะสมสําหรับการผลิตอุปกรณ์สื่อสารทางแสง
ผลการวัด U9110C-D DCA ไม่เพียงแต่เป็นข้อมูลดิบ แต่ยังเป็นฮิสโตแกรมที่มีเวลาและขนาด, การทดสอบหน้ากาก, การทดสอบสถิติ, ฯลฯมันให้บริการชุดการตั้งค่าการทดสอบตัวชี้วัดการสื่อสาร รวมถึงระยะระยะเวลา, เวลาขึ้น, เวลาตก, ร้อยละครอบ, อัตราการดับ, jitter, และการวัดขนาดมันยังรวม SDH/SONET การทดสอบหน้ากากสําหรับ Gigabit Ethernet และการทดสอบความเป็นมาตรฐานแบบเดียวอื่น ๆ
ลักษณะเครื่องมือ:
1การวัดอัตราสูง: อุปกรณ์สามารถรองรับการวัดสัญญาณแสงอัตราเต็ม 10Gbps รวมถึง 10 Gigabit Ethernet (10GbE) และโปรโตคอลการสื่อสารอัตราสูงอื่นๆ
2การแสดงแผนที่ตา: แผนที่ตาทางออปติกส์ใช้เทคโนโลยีการเก็บตัวอย่างความเร็วสูงและการประมวลผลข้อมูลเพื่อจับและแสดงแผนที่ตาของสัญญาณทางออปติกส์ให้ถูกต้องแผนที่ตาแสดงคุณภาพการถ่ายทอดของสัญญาณออปติก ด้วยรูปตาที่เปิดผู้ใช้สามารถประเมินความมั่นคงและการส่งสัญญาณของสัญญาณโดยการสังเกตระดับการเปิดและ jitter ของแผนที่ตา.
3การวัดความแม่นยําสูง: ตารางตาออปติกส์อัตราเต็ม 10G ใช้เทคโนโลยีนาฬิกาและการเก็บตัวอย่างความแม่นยําสูง ซึ่งสามารถให้การวัดเวลาและการวิเคราะห์ความสั่นสะเทือนที่แม่นยําได้มันสามารถวัดและวิเคราะห์ปริมาตรสําคัญของแผนที่ตา เช่น การสั่นสะเทือนจากจุดสูงสุดไปยังจุดสูงสุด การสั่นสะเทือนสแควร์โดยเฉพาะ
|
รุ่น |
ยู9110C-D |
|
อัตราธรรมดา |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
ความละเอียดการวัด(ตรา) |
± 3 % |
|
ลักษณะการแสดง ความละเอียดของภาพ |
1024 x 768 พิกเซล |
|
ระบบวัดดิจิตอล |
รองรับการวัดช่องทางออทติกอลหนึ่งและอัพเดทการวัด optional สามครั้งต่อวินาที |
|
รูปแบบรับสัญญาณ |
การเก็บตัวอย่าง (ปกติ) จํานวนตัวอย่าง |
|
เสียง RMS |
0.25mV |
|
จํานวนช่องการเก็บตัวอย่าง |
4: 10G อัตราการใช้งานต่ําแบบเดียว/หลายแบบ, 10G อัตราการใช้งานสูงแบบเดียว/หลายแบบ |
|
เวลาเปลี่ยนระบบตั้ง |
ขึ้นอยู่กับจํานวนช่องรับตัวอย่าง |
|
ความละเอียดแนวตั้ง |
14 บิต |
|
เสียง RMS (สูงสุด) |
0.5mV |
|
การขยายรูปคลื่นของระบบแนวราบ และการลดฐานเวลาการสังเกต |
0.5ps/div ถึง 1ms/div |
|
ความแม่นยําระยะเวลา (โหมด jitter) |
0.25ps |
|
ตัวอย่าง การกระตุ้นแหล่งเวลาภายนอกของระบบ |
100mV,155~2500MHz |
|
ระยะระดับกระตุ้น |
±1.0V |
|
ระยะทางการเข้าของเครื่องกด |
± 1.5V |
|
ปลายการก่อการ |
±1.5V: ปรับได้จาก 5ms ถึง 100ms |
|
การสื่อสาร อินเตอร์เฟซการจัดการเครือข่าย |
RJ45;การสนับสนุน Ethernet 10/100Mbps |
|
พลังงานไฟฟ้า (ตัวปรับพลังงานภายนอก) |
50Hz,5V,3A,6W |
|
อุณหภูมิแวดล้อม, ความชื้นสัมพัทธ์ |
อุณหภูมิ -20°C ถึง +50°C และความชื้น 20% ถึง 80% |
|
ร้านค้า |
อุณหภูมิ -40°C ถึง +85°C และความชื้น 5% ถึง 90% |
|
คุณสมบัติทางกายภาพ ขนาด น้ําหนัก |
ขนาด 235W × 55H × 255L (mm), น้ําหนัก < 2Kg |
