รายละเอียดสินค้า:
|
| ช่วงความยาวคลื่นการทำงาน: | ช่วงความยาวคลื่นการทำงาน | คืนค่าการสูญเสีย: | 0~60 เดซิเบล |
|---|---|---|---|
| ความแม่นยำของพลังสัมบูรณ์: | ± 0.2 เดซิเบล | อินเตอร์เฟซ: | RS232 |
| อุณหภูมิในการทำงาน: | 0～ +40 ℃ | น้ำหนัก: | 3 กก |
| เน้น: | เครื่องวัดการสูญเสียผลตอบแทน 60dB ใส่เครื่องวัดการสูญเสียผลตอบแทน,Insert Return Loss Meter |
||

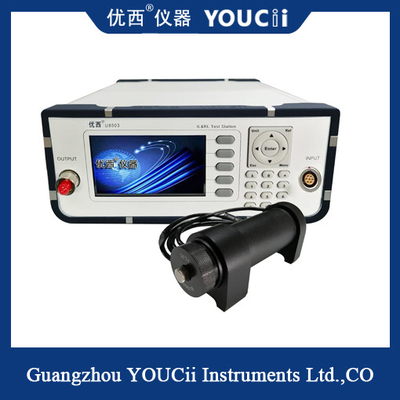

เครื่องวัดการสูญเสียการแทรก/ส่งคืนโดยแหล่งกำเนิดแสง เต้าเสียบแหล่งกำเนิดแสงเดี่ยวภายนอก
ยู8503+ยู82021มิเตอร์วัดการสูญเสียการแทรก/ส่งคืน และมิเตอร์กำลังเป็นเครื่องมือแสดงผลโดยตรงขนาดกะทัดรัดสำหรับการวัดการสูญเสียการส่งคืน การสูญเสียการแทรก และกำลังที่สะดวกด้วยพอร์ตเอาต์พุตเดียว มิเตอร์จึงใช้งานง่ายมากและเหมาะสำหรับผู้ผลิตจัมเปอร์สายไฟเบอร์
ที่ยู8503+ยู82021เป็นเครื่องวัดการสูญเสียการแทรก/ส่งคืนโดยแหล่งกำเนิดแสงภายนอกการรวมตัวเชื่อมต่อการสะท้อนด้านหลังต่ำเป็นพิเศษของ FC/APC เข้ากับพอร์ตเอาต์พุตทำให้สามารถใช้จัมเปอร์แบบไฮบริดเพื่อรองรับการวัดด้วยตัวเชื่อมต่อประเภทต่างๆ โดยไม่กระทบต่อช่วงการวัดการสูญเสียกลับเมื่อเชื่อมต่ออุปกรณ์ภายใต้การทดสอบ (DUT) เข้ากับจัมเปอร์และเอาต์พุต DUT ถูกยกเลิก การสูญเสียส่งคืนของ DUT จะปรากฏขึ้น
ข้อมูลจำเพาะ
| แบบอย่าง # | ยู8503+ยู82021 |
| องค์ประกอบเซ็นเซอร์ | อินกาแอส |
| ช่วงความยาวคลื่นการทำงาน |
ขึ้นอยู่กับแหล่งกำเนิดแสงภายนอก |
| ช่วงพลังงาน | + 5 ~ -70 เดซิเบลม |
| ส่งคืนช่วงการสูญเสีย | 0~60 เดซิเบล |
| ประเภทไฟเบอร์แอพพลิเคชั่น | เอสเอ็มมาตรฐาน |
| ความแม่นยำสัมพัทธ์ – การสูญเสียผลตอบแทน | ± 0.4 เดซิเบล |
| ความแม่นยำของพลังงานสัมบูรณ์ | ± 0.2 เดซิเบล |
| ความแม่นยำสัมพัทธ์ – การสูญเสียการแทรก | < 0.02 dB โดยทั่วไป |
| อินเตอร์เฟซ | RS232 |
| พลัง | 100 ~ 240 โวลต์กระแสสลับ |
| อุณหภูมิในการทำงาน | 0~ +40℃ |
| อุณหภูมิในการจัดเก็บ | -30~+80℃ |
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี |
| ขนาด | กว้าง 245 มม. × 105 มม. สูง × 320 มม |
| น้ำหนัก | 3.5 กก |
การสูญเสียผลตอบแทนคืออะไร?
เมื่อสัญญาณไฟเบอร์ออปติกเข้าหรือออกจากส่วนประกอบอุปกรณ์ออพติคัล (เช่น ขั้วต่อไฟเบอร์ออปติก) ความไม่ต่อเนื่องและอิมพีแดนซ์ที่ไม่ตรงกันจะส่งผลให้เกิดการสะท้อนหรือสะท้อน สะท้อนหรือส่งกลับ การสูญเสียกำลังของสัญญาณ กล่าวคือ การสูญเสียย้อนกลับ การสูญเสียย้อนกลับ (RL) .การสูญเสียการแทรกคือการวัดค่าสัญญาณผลลัพธ์เมื่อการเชื่อมต่อแบบออปติคัลพบกับการสูญเสีย ในขณะที่การสูญเสียย้อนกลับคือการวัดค่าการสูญเสียสัญญาณที่สะท้อนเมื่อการเชื่อมต่อแบบออปติคอลพบกับการเข้าถึงส่วนประกอบ
สูตรการคำนวณ: RL=-10 lg (P0/P1), P0 หมายถึงพลังงานแสงที่สะท้อน, P1 หมายถึงพลังงานแสงอินพุต
ค่าการสูญเสียที่ส่งคืนจะแสดงเป็น dB และโดยปกติจะเป็นค่าลบ ดังนั้น ยิ่งค่าการสูญเสียที่ส่งคืนมากเท่าไรก็ยิ่งดีเท่านั้น โดยมีข้อกำหนดทั่วไปอยู่ระหว่าง -15 ถึง -60 dBตามมาตรฐานอุตสาหกรรม การสูญเสียคืนของตัวเชื่อมต่อไฟเบอร์ออปติกขัดเงา Ultra PC ควรมากกว่า 50dB และการสูญเสียคืนของการขัดเงาแบบเฉียงมักจะมากกว่า 60dBประเภทพีซีต้องมากกว่า 40dBสำหรับไฟเบอร์มัลติโหมด ค่า RL โดยทั่วไปจะอยู่ระหว่าง 20 ถึง 40 dB
