รายละเอียดสินค้า:
|
| ช่วงความยาวคลื่น: | 1525.00 ถึง 1568.00 นาโนเมตร | ความละเอียดของความยาวคลื่น: | 13.00 น |
|---|---|---|---|
| ปรับความเร็ว: | ≤ 2 มิลลิวินาทีต่อขั้น | ความเป็นเชิงเส้นของกำลัง: | ± 0.3 เดซิเบล |
| ความเข้มของเสียงสัมพัทธ์: | ค่าปกติ -135 เดซิเบล | อินเทอร์เฟซการสื่อสาร: | พอร์ต USB/RS232 |
| เน้น: | RS232 Laser Scanning Spectrometer,1568.00nm Laser Scanning Spectrometer |
||
ช่วงความยาวคลื่นของเครื่องวัดสเปกโตรมิเตอร์แบบสแกนเลเซอร์ สำหรับ 1525.00 ~ 1568.00nm

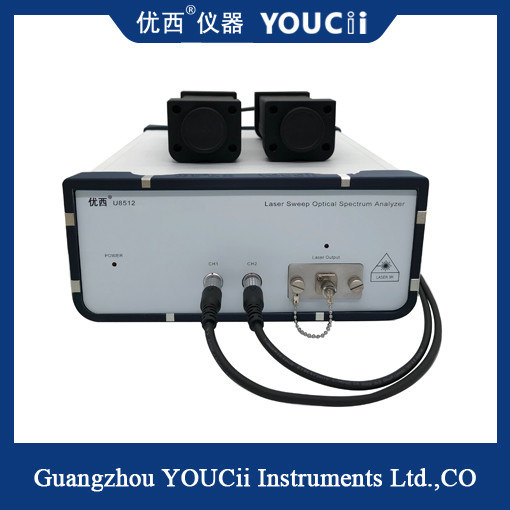

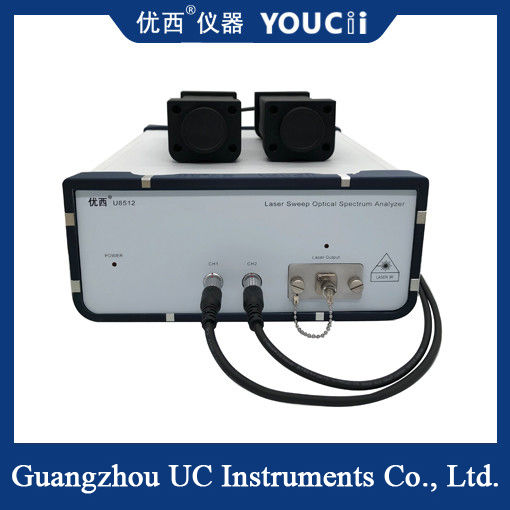

เครื่องวิเคราะห์สเปกตรัมแบบสแกนเลเซอร์ U8512 เป็นระบบทดสอบและวิเคราะห์สเปกตรัมแบบพาสซีฟที่ควบคุมโดย PCส่วนใหญ่ใช้สำหรับส่วนประกอบ WDM แบบหยาบ, ส่วนประกอบ WDM ความหนาแน่นสูง, Interleaver, AWG, WSS, OPM, ส่วนประกอบ DPSK และการวัดและการประยุกต์ใช้ใยแก้วนำแสงทั่วไปอื่นๆแหล่งกำเนิดแสงเลเซอร์แบบปรับได้ถูกรวมเข้าในระบบ และด้วยเครื่องวัดกำลังแสง มันสามารถเป็นแพลตฟอร์มระบบทดสอบแหล่งกำเนิดแสงเลเซอร์แบบปรับได้ที่มีความแม่นยำของความยาวคลื่นสูงและฟังก์ชันการสแกนที่รวดเร็ว
ข้อมูลจำเพาะ
|
รุ่น |
U8512C+U88201 |
|
แหล่งกำเนิดแสงเลเซอร์แบบปรับได้ |
|
|
ช่วงความยาวคลื่น |
1525.00 ~ 1568.00 nm |
|
กำลังขับ |
13 dBm |
|
ความละเอียดของความยาวคลื่น |
1.0 pm |
|
ความแม่นยำของความยาวคลื่นสัมบูรณ์ |
±10 pm, โดยทั่วไป ±5 pm |
|
ความแม่นยำของความยาวคลื่นสัมพัทธ์ |
± 5 pm, โดยทั่วไป ±2 pm |
|
ความสามารถในการทำซ้ำของความยาวคลื่น |
± 3 pm, โดยทั่วไป ±1 pm |
|
เสถียรภาพของความยาวคลื่น |
±5 pm (โดยทั่วไป, 24 ชม. ที่อุณหภูมิคงที่) |
|
ความเร็วในการปรับ |
≤ 2 ms ต่อขั้นตอน |
|
เสถียรภาพของกำลัง |
±0.005dB (15 นาที) ±0.05 dB (24 ชั่วโมง) |
|
ความสามารถในการทำซ้ำของกำลัง |
± 0.05 dB |
|
ความเป็นเชิงเส้นของกำลัง |
± 0.3 dB |
|
ความเรียบของกำลัง |
0.3 dB;ค่าทั่วไปคือ 0.05dB |
|
อัตราการปฏิเสธโหมดขอบ |
≥ 40 dBm |
|
ความเข้มของสัญญาณรบกวนสัมพัทธ์ |
ค่าทั่วไป -135 dB |
|
เครื่องวัดกำลังแสง |
|
|
ช่วงความยาวคลื่น |
850 nm ถึง 1625 nm |
|
ช่วงการวัดกำลัง |
+5 dBm ถึง -85 dBm |
|
ความแม่นยำของกำลัง |
< ± 4% |
|
ความสามารถในการทำซ้ำของกำลัง |
< 0.1 dB |
|
ฟังก์ชันการสแกน: พร้อมกับซอฟต์แวร์สแกนอุปกรณ์ DWDM/Isolator/GFF |
|
|
โหมดการสแกน |
การสแกนสเปกตรัมเลเซอร์แบบปรับได้รวดเร็ว |
|
ความละเอียด |
1 pm |
|
ความแม่นยำ |
5 pm |
|
การแสดงผลกำลัง |
การแสดงผลกำลังสูงสุด |
|
ฟังก์ชันความยาวคลื่นศูนย์กลาง |
การแสดงผลความยาวคลื่นศูนย์กลางและแบนด์วิดท์ 3dB |
|
ฟังก์ชันอ้างอิง |
การทดสอบค่าอ้างอิง |
|
อะแดปเตอร์แปลงไฟ |
AC 100 ~ 240 V , 48 - 66 Hz,100 VA max. |
|
อินเทอร์เฟซการแสดงผล |
อินเทอร์เฟซควบคุม PC |
|
อินเทอร์เฟซเอาต์พุตออปติคัล |
ขั้วต่อ FC/PC |
|
อินเทอร์เฟซการสื่อสาร |
พอร์ต USB/RS232 |
|
อุณหภูมิในการจัดเก็บ |
−40°C ~ +80°C |
|
อุณหภูมิในการทำงาน |
0°C ~ +45°C |
|
ขนาดโดยรวม |
245 มม. กว้าง, 105 มม. สูง, 320 มม. ลึก |
|
น้ำหนัก |
3.0 กก. |
