รายละเอียดสินค้า:
|
| องค์ประกอบเซ็นเซอร์: | อินก่าแอส | ประเภทไฟเบอร์แอ็พพลิเคชัน: | มาตรฐาน SM และ MM |
|---|---|---|---|
| อินเทอร์เฟซอินพุตออปติคัล: | รองรับข้อต่อไฟเบอร์เปลือยหรืออะแดปเตอร์ FC/LC/SC | ลิเนียริตี้ (กำลัง): | ≤ ± 0.06 dB (1200 นาโนเมตร ~ 1610 นาโนเมตร, 0~ -50dBm) |
| ขนาด: | กว้าง 245 มม. สูง 105 มม. ลึก 320 มม | ความยาวคลื่นการสอบเทียบ: | 850/980/1310/1510~1640นาโนเมตร |
| เน้น: | 1640nm Power Meter Probe,High Speed Power Meter Probe |
||

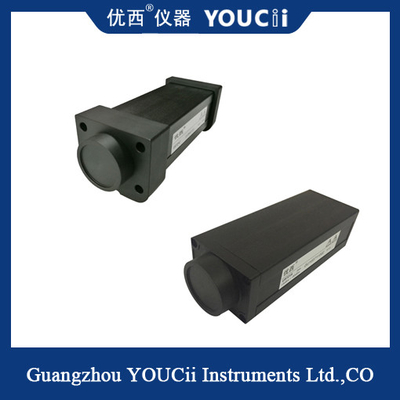

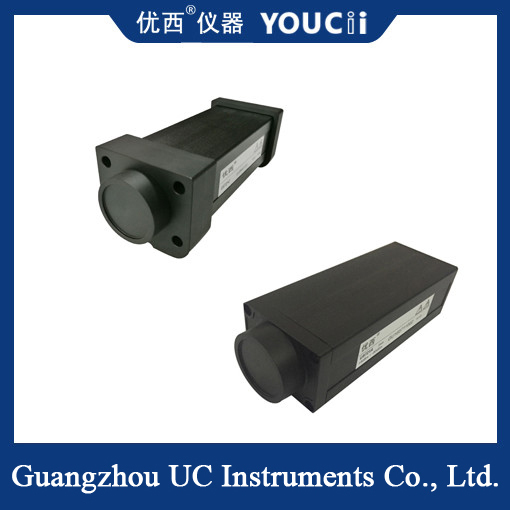

หัววัดมิเตอร์วัดกำลังแสงความเร็วสูง 850/980/1310/1510 ~1640nm การสอบเทียบอย่างต่อเนื่อง
ช่วงเวลาการสุ่มตัวอย่างของโมดูลมิเตอร์วัดกำลังแสงความเร็วสูง U8721 ของ Guangzhou Youxi สามารถเข้าถึงระดับ uS และสามารถรับและประมวลผลข้อมูลได้รวดเร็วยิ่งขึ้นโมดูลมิเตอร์วัดกำลังแสงใช้ส่วนต่อประสานการสื่อสาร USB ซึ่งสามารถสื่อสารกับพีซีได้โดยตรง แสดงข้อมูลและตั้งค่าพารามิเตอร์ผ่านซอฟต์แวร์การกำหนดค่า
โมดูลมิเตอร์วัดกำลังแสงความเร็วสูง U8721 สามารถใช้ได้ในส่วนประกอบ WDM ที่มีความแม่นยำสูง, ส่วนประกอบอาร์เรย์เกรตติ้งคลื่นนำแสง AWG, ส่วนประกอบ PLC คลื่นนำแสงระนาบ, WSS, OPM, DPSK, เครื่องขยายสัญญาณแสง EDFA และแอปพลิเคชันการวัดแสงไฟเบอร์ทั่วไปอื่นๆเมื่อเทียบกับรุ่นอื่นๆ ของมิเตอร์วัดกำลังแสง Guangzhou Youxi U8721 มีลักษณะของการสุ่มตัวอย่างความเร็วสูงและรูปทรงขนาดเล็ก เหมาะอย่างยิ่งสำหรับการประกอบเป็นระบบสุ่มตัวอย่างมิเตอร์วัดกำลังแสงหลายช่องสัญญาณ
ใช้สำหรับ
1. การทดสอบอุปกรณ์ WDM, GFF, AWG, PLC
2. การวัดการสูญเสียการแทรกและการสูญเสียการสะท้อนกลับ
3. การทดสอบเซ็นเซอร์ไฟเบอร์ออปติกและสายเคเบิลไฟเบอร์ออปติก
4. การวัดการกระจายโหมดโพลาไรซ์ PMD และการสูญเสียที่ขึ้นอยู่กับโพลาไรซ์ PDL
5. การทดสอบไฟเบอร์ออปติก การสื่อสาร R&D ในห้องปฏิบัติการ
| รุ่น | U8721A | U8721B | U8721C | U8721D | U8721H |
| องค์ประกอบเซ็นเซอร์ | InGaAs | ||||
| ช่วงความยาวคลื่น | 850 ~ 1700 nm | ||||
| ความยาวคลื่นการสอบเทียบ | 850 / 980 / 1310 / 1510~1640nm | ||||
| ช่วงกำลัง (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
ช่วงเวลาการสุ่มตัวอย่างกำลัง (อัตรา) | 100 us (10KHz) | 10 us (100KHz) | |||
| ประเภทไฟเบอร์ที่ใช้งาน | SM และ MM มาตรฐาน | ||||
| อินเทอร์เฟซอินพุตแสง | รองรับข้อต่อไฟเบอร์เปลือยหรือ FC/อะแดปเตอร์ LC/SC | ||||
ความไม่แน่นอนสัมบูรณ์ (ความแม่นยำ) ที่สภาวะอ้างอิง | ± 4% (1200 nm ~ 1610 nm) | ||||
ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่สภาวะอ้างอิง | ＜ 0.02 dB | ||||
| Linearity (กำลัง) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| การสูญเสียการสะท้อนกลับ | ＞ 40 dB | ||||
| อินเทอร์เฟซการสื่อสาร | USB | +Trig | +Trig +BNC | +Trig | |
| ระยะเวลาการสอบเทียบ | 2 ปี | ||||
| อุณหภูมิในการทำงาน | 0 ~ +40℃ | ||||
| อุณหภูมิในการจัดเก็บ | -30 ~ +80℃ | ||||
| ขนาด | 52 มม. สูง, 60 มม. กว้าง, 150 มม. ลึก | ||||
| น้ำหนัก | 1.0 กก. | ||||
