รายละเอียดสินค้า:
|
| องค์ประกอบเซ็นเซอร์: | อินก่าแอส | แบบอย่าง: | U8820+2*U88201 |
|---|---|---|---|
| ประเภทไฟเบอร์แอ็พพลิเคชัน: | ขนาดมาตรฐาน SM และ MM สูงสุดถึง 62.5 um core | ลิเนียริตี้ (กำลัง): | ≤ ± 0.05 dB (1200 นาโนเมตร ~ 1610 นาโนเมตร, 0~ -50dBm) |
| อุณหภูมิในการทำงาน: | 0～ +40 ℃ | ขนาด: | กว้าง 245 มม. สูง 105 มม. ลึก 320 มม |
| เน้น: | Dual Channel Optical Power Meter,มาตรฐาน SM Optical Power Meter |
||

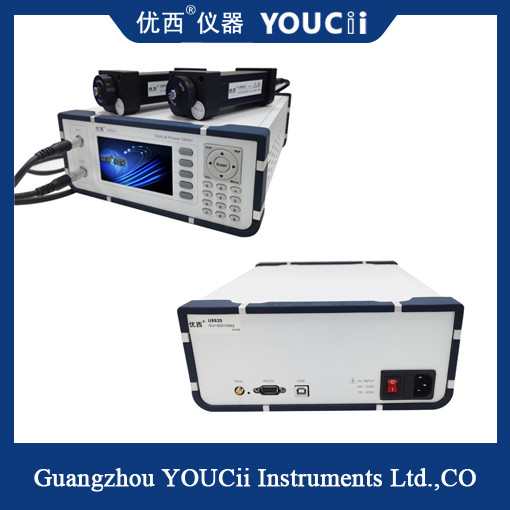

โพรบมิเตอร์วัดกำลังออปติคัลแบบ Dual Channel กำลังไฟสูงภายนอก
เครื่องวัดพลังงานแสง U8820+2×U8820x ให้ประสิทธิภาพที่เหนือกว่าสำหรับการทดสอบส่วนประกอบ DWDM, ส่วนประกอบ AWG & PLC, เครื่องขยายสัญญาณออปติคอล และวัตถุประสงค์ทั่วไปอื่นๆ ของการทดสอบไฟเบอร์ออปติกและแอปพลิเคชันการวัดได้รับการออกแบบมาโดยเฉพาะสำหรับใช้ในสายการผลิตที่มีปริมาณมาก
ระบบทดสอบมิเตอร์วัดพลังงานออปติก U8820+2×U8820x มีประสิทธิภาพ ขนาดกะทัดรัด เริ่มทำงานเร็ว และราคาไม่แพงมีตัวเลือกโพรบวัดพลังงานออปติคัลแบบช่องสัญญาณเดียวและแบบสองช่องสัญญาณแบบพลังงานต่ำ พลังงานสูงGuangzhou U ยังมีระบบโฮสต์มากถึง 64 ช่อง
ข้อกำหนดทางเทคนิค
| แบบอย่าง # | U8820 + 2xU88201 | U8820 + 2xU88202 | U8820 + 2xU88203 |
| องค์ประกอบเซ็นเซอร์ | อินก่าแอส | ||
| ช่วงพลังงาน | +5 ~ -85dBm | +15 ~ -75dBm | +25 ~ -65dBm |
| ช่วงความยาวคลื่น | 850 ~ 1700 นาโนเมตร | ||
|
ระยะเวลาการสุ่มตัวอย่างพลังงาน (อัตรา) |
100 เรา (10KHz) | ||
| ประเภทไฟเบอร์แอ็พพลิเคชัน | ขนาดมาตรฐาน SM และ MM สูงสุดถึง 62.5 um core | ||
|
ความไม่แน่นอนสัมบูรณ์ (ความแม่นยำ) ที่สภาวะอ้างอิง |
± 4% (1200 นาโนเมตร ~ 1610 นาโนเมตร) | ||
|
ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่เงื่อนไขอ้างอิง |
<0.02 dB โดยทั่วไป | ||
| ลิเนียริตี้ (กำลัง) | ≤ ± 0.05 dB (1200 นาโนเมตร ~ 1610 นาโนเมตร, 0~ -50dBm) | ||
| ปณิธาน | 0.001dB | ||
| ส่งคืนการสูญเสีย | > 40 เดซิเบล | ||
| อินเทอร์เฟซการสื่อสาร | RS232/USB/RJ45 | ||
| อุณหภูมิในการทำงาน | 0 ～ +40℃ | ||
| อุณหภูมิในการจัดเก็บ | -30 ～ +80℃ | ||
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี | ||
| ขนาด | กว้าง 245 มม. สูง 105 มม. ลึก 320 มม | ||
| น้ำหนัก | 4.0 กก | ||
หลักการของเครื่องวัดพลังงานแสง:
หลักการพื้นฐานของเครื่องวัดกำลังแสงคือการแปลงแสงที่ตกกระทบให้เป็นสัญญาณไฟฟ้าด้วยวิธีการบางอย่างสำหรับการวัดเครื่องวัดพลังงานแสงโดยทั่วไปประกอบด้วยตัวรับ ตัวตรวจจับ ตัวขยายสัญญาณ และจอแสดงผลหลังจากได้รับสัญญาณแสงแล้ว เครื่องรับจะแปลงสัญญาณแสงเป็นสัญญาณไฟฟ้าผ่านเครื่องตรวจจับและขยายเอาต์พุต และแสดงค่าพลังงานบนจอแสดงผลในที่สุด
หน่วยทั่วไปของมาตรวัดกำลังแสงคือหน่วยวัดกำลังแสง (W) หรือมิลลิวัตต์ (mW) แต่สามารถใช้เดซิเบล (dBm) เป็นหน่วยอ้างอิงได้เช่นกันความแม่นยำและช่วงการวัดของมิเตอร์วัดกำลังแสงจะแตกต่างกันไปตามรุ่นและยี่ห้อ ดังนั้นการเลือกและการใช้เครื่องวัดกำลังแสงจึงต้องพิจารณาตามความต้องการในการใช้งานเฉพาะ
