รายละเอียดสินค้า:
|
| ช่วงความยาวคลื่นการทำงาน: | 1310/1550นาโนเมตร | ประเภทไฟเบอร์แอ็พพลิเคชัน: | มาตรฐานเอสเอ็ม |
|---|---|---|---|
| ความแม่นยำสัมพัทธ์ – การสูญเสียกลับ: | ± 0.4 เดซิเบล | ความแม่นยำของพลังสัมบูรณ์: | ± 0.2 เดซิเบล |
| พลัง: | 100~240 โวลต์ | รุ่น: | U8523A |
| เน้น: | หัววัดเครื่องมือการสูญเสียการแทรกความยาวคลื่นคู่,หัววัดเครื่องมือการสูญเสียการแทรก 1550Nm |
||
โพรบเครื่องมือวัดการสูญเสียการแทรกแบบสองความยาวคลื่น 1310/1550 นาโนเมตรในตัว

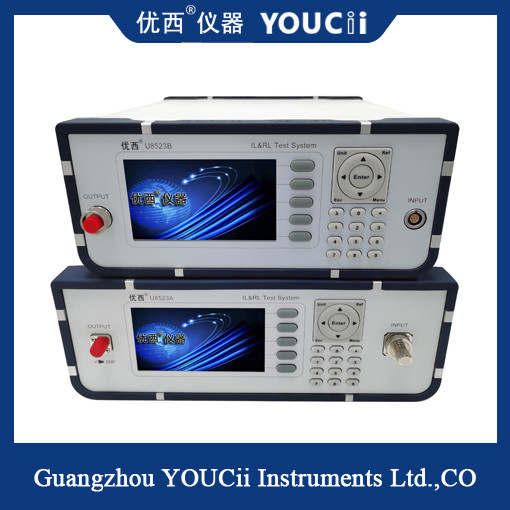

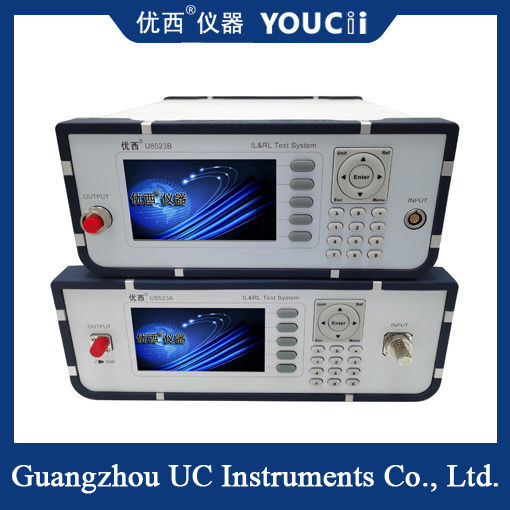

U8523A แหล่งกำเนิดแสงคู่ 1310/1550 nm ตัวสะท้อนกลับ/เครื่องวัดพลังงานเป็นแบบตั้งโต๊ะ, จอ LCD แสดงผลโดยตรง, ช่องจ่ายไฟแหล่งกำเนิดแสงเดียว, วัดการสูญเสียการสะท้อนกลับ, การสูญเสียการแทรก และการวัดพลังงานแสงโดยตรงเหมาะสำหรับการวัดส่วนประกอบการสื่อสารด้วยแสง, ระบบ และขั้วต่อของใยแก้วนำแสงและสายเคเบิล
U8523A มีแหล่งกำเนิดแสงความยาวคลื่น 1310nm/1550nm ในตัว และบอร์ดโพรบ U88201 ในตัวในแชสซีขั้วต่อการสะท้อนกลับต่ำพิเศษ FC/APC ถูกรวมเข้ากับพอร์ตเอาต์พุต และสามารถใช้จัมเปอร์แบบไฮบริดเพื่อรองรับการวัดขั้วต่อประเภทต่างๆ โดยไม่ส่งผลกระทบต่อช่วงการวัดการสูญเสียการส่งกลับเมื่ออุปกรณ์ภายใต้การทดสอบ (DUT) เชื่อมต่อกับขั้วต่อเอาต์พุต DUT ของจัมเปอร์ การสูญเสียการส่งกลับของอุปกรณ์ภายใต้การทดสอบจะแสดงขึ้น
ข้อมูลจำเพาะ
| รุ่น # | U8523A |
| องค์ประกอบเซ็นเซอร์ | InGaAs |
| ช่วงความยาวคลื่นการทำงาน | 1310 / 1550 nm |
| ช่วงพลังงาน | + 5 ~ -70 dBm |
| ช่วงการสูญเสียการส่งกลับ | 0~60 dB |
| ประเภทไฟเบอร์ที่ใช้งาน | SM มาตรฐาน |
| ความแม่นยำสัมพัทธ์ – การสูญเสียการส่งกลับ | ± 0.4 dB |
| ความแม่นยำของพลังงานสัมบูรณ์ | ± 0.2 dB |
| ความแม่นยำสัมพัทธ์ – การสูญเสียการแทรก | < 0.02 dB ทั่วไป |
| อินเทอร์เฟซ | RS232 |
| พลังงาน | 100 ~ 240 V AC |
| อุณหภูมิการทำงาน | 0～ +40℃ |
| อุณหภูมิในการจัดเก็บ | -30～+80℃ |
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี |
| ขนาด | 245mm กว้าง×105mm สูง×320mm ลึก |
| น้ำหนัก | 3.5 กก. |
การสูญเสียการส่งกลับคืออะไร?
เมื่อสัญญาณไฟเบอร์ออปติกเข้าหรือออกจากส่วนประกอบอุปกรณ์ออปติก (เช่น ขั้วต่อไฟเบอร์ออปติก) ความไม่ต่อเนื่องและความไม่ตรงกันของอิมพีแดนซ์จะส่งผลให้เกิดการสะท้อนหรือเสียงสะท้อน, การสะท้อนหรือการสูญเสียพลังงานสัญญาณที่ส่งกลับ, นั่นคือ การสูญเสียการส่งกลับ, การสูญเสียการส่งกลับ (RL)การสูญเสียการแทรกเป็นการวัดค่าสัญญาณที่เกิดขึ้นเมื่อลิงก์ออปติกพบกับการสูญเสีย ในขณะที่การสูญเสียการส่งกลับเป็นการวัดค่าการสูญเสียสัญญาณที่สะท้อนกลับเมื่อลิงก์ออปติกพบกับการเข้าถึงส่วนประกอบ
สูตรคำนวณ: RL=-10 lg (P0/P1), P0 ระบุพลังงานแสงที่สะท้อนกลับ, P1 ระบุพลังงานแสงอินพุต
ค่าการสูญเสียการส่งกลับแสดงเป็น dB และมักจะเป็นค่าลบ ดังนั้นยิ่งค่าการสูญเสียการส่งกลับมากเท่าไหร่ก็ยิ่งดี โดยมีข้อกำหนดทั่วไปตั้งแต่ -15 ถึง -60 dBตามมาตรฐานอุตสาหกรรม การสูญเสียการส่งกลับของขั้วต่อไฟเบอร์ออปติกขัดเงา Ultra PC ควรมากกว่า 50dB และการสูญเสียการส่งกลับของการขัดเงาแบบเอียงมักจะมากกว่า 60dBประเภท PC ต้องมากกว่า 40dBสำหรับไฟเบอร์มัลติโหมด ค่า RL ทั่วไปอยู่ระหว่าง 20 ถึง 40 dB
