รายละเอียดสินค้า:
|
| ข้อมูลทางแยกของกราฟตา: | 50~54% | อุณหภูมิในการทำงาน: | 10~50°ซ |
|---|---|---|---|
| เอาต์พุตนาฬิกา: | 100~156.25MHz | การกลับรูปแบบ: | รองรับการกลับสัญญาณที่ปลายทางการส่งและรับ |
| ประเภทรหัส: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | เวลาขึ้นและลง (20% ถึง 80%): | 18~23น |
| เน้น: | เครื่องทดสอบการส่งข้อผิดพลาดข้อมูล 10G,เครื่องทดสอบการส่งข้อผิดพลาดข้อมูล BERT |
||

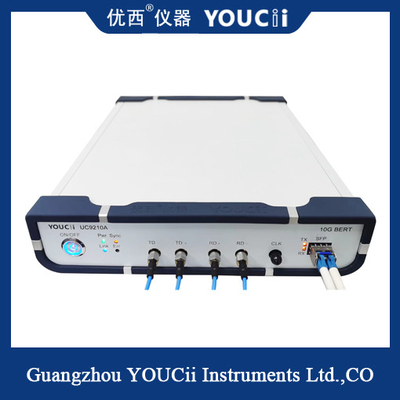

Data Error Transmission Tester Error Analysis And Detection Fault Tester BERT
ออสซิลโลสโคปออปติคัลอัตราเต็ม 10G (ออสซิลโลสโคปออปติคัลอัตราเต็ม 10G) เป็นเครื่องมือที่ออกแบบมาสำหรับการวัดสัญญาณออปติคัลอัตราเต็ม 10Gbpsใช้เพื่อประเมินคุณภาพการส่งสัญญาณและลักษณะโดเมนเวลาของสัญญาณออปติคัลอัตราสูงในระบบสื่อสารใยแก้วนำแสง
ต่อไปนี้เป็นคำอธิบายหลักและคุณสมบัติต่างๆ ของ 10G full-rate optical ophthalmograph:
1. การวัดอัตราสูง: เครื่องมือสามารถรองรับการวัดสัญญาณออปติคัลอัตราเต็ม 10Gbps รวมถึง 10 Gigabit Ethernet (10GbE) ทั่วไปและโปรโตคอลการสื่อสารอัตราสูงอื่นๆ
2. การแสดงแผนผังดวงตา: แผนที่ดวงตาแบบออปติคอลใช้การสุ่มตัวอย่างความเร็วสูงและเทคโนโลยีการประมวลผลข้อมูลเพื่อจับภาพและแสดงแผนผังดวงตาของสัญญาณออปติคัลได้อย่างแม่นยำแผนที่ดวงตาแสดงคุณภาพการส่งสัญญาณแสงด้วยรูปทรงตาเปิดผู้ใช้สามารถประเมินความเสถียรและประสิทธิภาพการส่งสัญญาณได้โดยการสังเกตระดับการเปิดและการกระตุกของแผนที่ตา
3. การวัดที่มีความแม่นยำสูง: แผนภูมิตาออปติคัลอัตราเต็ม 10G ใช้เทคโนโลยีนาฬิกาและการสุ่มตัวอย่างที่มีความแม่นยำสูง ซึ่งสามารถให้การวัดเวลาที่แม่นยำและการวิเคราะห์การกระวนกระวายใจสามารถวัดและวิเคราะห์พารามิเตอร์ที่สำคัญของแผนที่ตา เช่น ค่า Jitter จากจุดหนึ่งไปยังจุดสูงสุด ค่า Jitter เฉลี่ยของรูท เป็นต้น
หนึ่งช่องแสง SFP และหนึ่งช่องไฟฟ้า อินพุตและเอาต์พุตแบบซิงโครนัสสองช่อง การทดสอบรหัสข้อผิดพลาดสามารถเป็นอิสระต่อกันได้
รองรับการตรวจจับข้อผิดพลาดอย่างต่อเนื่องและการตรวจจับข้อผิดพลาดด้านเวลา
รองรับอัตราเต็มตั้งแต่ 622M ถึง 11.7Gbps；
ประเภทรหัสสนับสนุน: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
| เลขที่ |
พารามิเตอร์ |
ขั้นต่ำ |
ทั่วไป |
ขีดสุด |
หน่วย |
| 1 |
อัตราข้อมูล |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 |
ประเภทรหัส |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
เวลาขึ้นและลง (20% ถึง 80%) |
18 | 23 | ปล | |
| 4 |
การกลับรูปแบบ |
รองรับการกลับสัญญาณที่ปลายทางการส่งและรับ |
|||
| 5 |
แอมพลิจูดเอาต์พุตของสัญญาณ (ปลายด้านเดียว) |
200 | 800 | 1,000 | เอ็มวี |
| 6 |
เอาต์พุตข้อมูลกระวนกระวายใจ (RMS) |
1.5 (ลดลง 10.3125G) | ปล | ||
| 7 |
อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล |
ดิฟเฟอเรนเชียล, คัปปลิ้ง AC, อิมพีแดนซ์ 50 โอห์ม, SMA |
|||
| 8 |
เอาต์พุตนาฬิกา |
100 | 156.25 | 156.25 | เมกะเฮิรตซ์ |
| 9 |
ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว) |
0.1 | วี.พี |
