ระบบทดสอบโมดูลอัตโนมัติ OLT SFP SFP+/XFP ONU ความเร็ว 10G หรือน้อยกว่า

ระบบทดสอบโมดูลอัตโนมัติ OLT/SFP/SFP+/XFP/ONU ความเร็ว 10G หรือน้อยกว่า

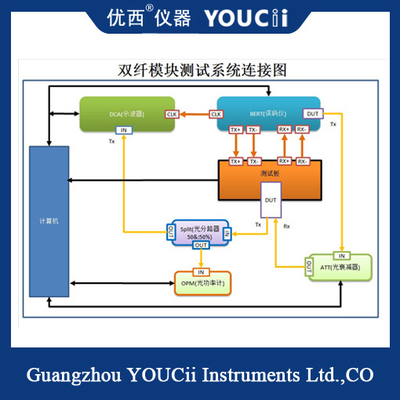

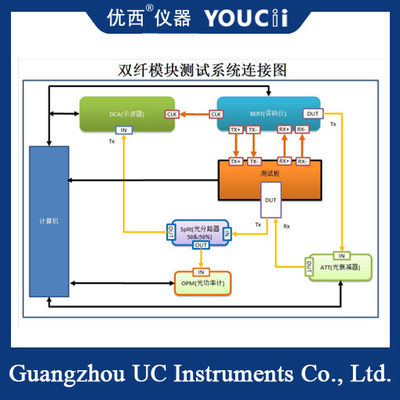

ระบบทดสอบนี้สามารถทดสอบความเร็ว 10G และต่ำกว่า (เช่น 10G, 2.5G, 1.5g, 622M, 155M เป็นต้น) โมดูลทั่วไป เช่น OLT, SFP, SFP+, XFP, ONU เป็นต้น

ระบบทดสอบรองรับฐานข้อมูล ACCESS ในเครื่องและฐานข้อมูล SQL ระยะไกล พารามิเตอร์การทดสอบทุกประเภทจะถูกบันทึกไว้ในฐานข้อมูล ในขณะเดียวกันข้อมูลการทดสอบแต่ละรายการจะถูกบันทึกในฐานข้อมูลด้วย และมีฟังก์ชันการสืบค้นข้อมูล

ระบบทดสอบเป็นของการทำงานด้วยปุ่มเดียว ผู้ปฏิบัติงานไม่จำเป็นต้องฝึกอบรมมากเกินไปเพื่อใช้งานซอฟต์แวร์สำหรับการทดสอบอัตโนมัติ โดยไม่ต้องมีช่างทดสอบมืออาชีพ สามารถแก้ปัญหาของเครื่องทดสอบสภาพคล่องขนาดใหญ่ได้อย่างมีประสิทธิภาพ การฝึกอบรมการผลิตไม่สามารถติดตามปัญหาได้ .ผู้ทดสอบจะต้องเลือกช่องเพื่ออ่านหมายเลขซีเรียลหรือป้อนหมายเลขซีเรียล จากนั้นคลิก "เริ่มการทดสอบ" เพื่อเสร็จสิ้นการทดสอบซอฟต์แวร์จะแสดงผลการทดสอบของแต่ละโมดูลและผลการทดสอบทั้งหมด และผู้ทดสอบสามารถดูผลลัพธ์ได้

อัตราส่วนการสูญพันธุ์

อัตราส่วนการสูญพันธุ์ถูกวัดโดย ophthalmograph และวัดด้วยออสซิลโลสโคป

2.1.2.หน้ากาก ขอบของภาพตา

เลือกตัวกรองที่จะโหลด, เทมเพลตที่ถูกต้อง, โหลดเทมเพลต, ตั้งค่าอัตราข้อผิดพลาดบิต (โดยทั่วไปคือ 10-12) และรอจำนวนรูปแบบคลื่นที่กำหนด (เช่น 500) ทดสอบขอบตา และใช้ออสซิลโลสโคป การวัด

2.1.3 เวลาขึ้นและเวลาลง เวลาขึ้นและลง

เวลาขอบที่เพิ่มขึ้น: ระยะเวลาตั้งแต่เมื่อขอบที่เพิ่มขึ้นมาถึง 20% ของแอมพลิจูดสุดท้ายถึง 80% ของแอมพลิจูดสุดท้ายเวลาขอบตก: ระยะเวลาตั้งแต่เมื่อขอบตกถึง 80% ของแอมพลิจูดสุดท้ายถึง 20% ของแอมพลิจูดสุดท้าย วัดโดยใช้ออสซิลโลสโคป

จุดข้ามของกราฟตา

ออสซิลโลสโคปใช้ในการวัดความสัมพันธ์เป็นเปอร์เซ็นต์ระหว่างแอมพลิจูดที่จุดตัดของขอบด้านขึ้นและขอบด้านลง และแอมพลิจูดของระดับตรรกะ 1 และระดับตรรกะ 0 ในแผนที่ตา

Jitter สูงสุดและรูทหมายถึงกำลังสอง Jitter Jitter PP & Jitter RMS

การกระวนกระวายใจสูงสุด: ค่าสูงสุดของการกระวนกระวายใจในออสซิลโลสโคปถูกกำหนดให้เป็นค่าสูงสุดของการแปรผันของเวลาของขอบที่เพิ่มขึ้นและลดลงของแผนที่ตารูตค่าเฉลี่ยกำลังสอง jitter: ค่ารูตค่าเฉลี่ยกำลังสองของ jitter ในออสซิลโลสโคปถูกกำหนดให้เป็นค่ารูทค่าเฉลี่ยกำลังสองของการเปลี่ยนแปลงเวลาของขอบที่เพิ่มขึ้นและลดลงของแผนที่ตา ซึ่งทั้งสองค่าวัดโดยออสซิลโลสโคป .

กำลังแสงเฉลี่ย

กำลังแสงที่ส่งโดยเฉลี่ยคือพลังงานแสงที่ปล่อยออกมาจากโมดูลในหน่วยเวลา ซึ่งวัดโดยเครื่องวัดกำลังแสงหรือออสซิลโลสโคป

ปิดพลังงานแสง

กำลังแสงที่ปล่อยออกมาจากโมดูลในสถานะปิดจะต้องวัดโดยเครื่องวัดกำลังแสงหรือออสซิลโลสโคป
