รายละเอียดสินค้า:
|
| ช่วงอัตราข้อมูล: | 25~35 Gbps/Gbaud | ช่วงความยาวคลื่น (โหมดเดียว): | 1250~1650นาโนเมตร |
|---|---|---|---|
| ช่วงอินพุตออปติคัล: | -15~5dBm | แอมพลิจูดเอาท์พุตดิฟเฟอเรนเชียลของสัญญาณนาฬิกา CML: | 200~800 mVpp |
| กระวนกระวายใจเอาต์พุตนาฬิกาแบบสุ่ม: | 300~800 เอฟเอส | แรงดันไฟ (แรงดันไฟเข้าของแหล่งจ่ายไฟภายนอก): | 4~5.5V |
| เน้น: | ออสซิลโลสโคปแบบใช้แสง PAM4,32GBaud ออสซิลโลสโคปแบบใช้แสง |
||

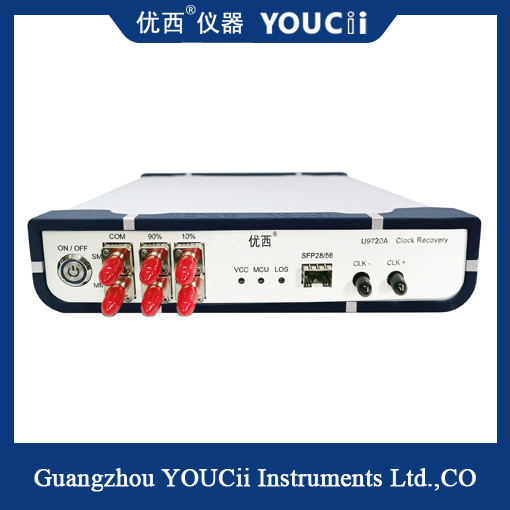

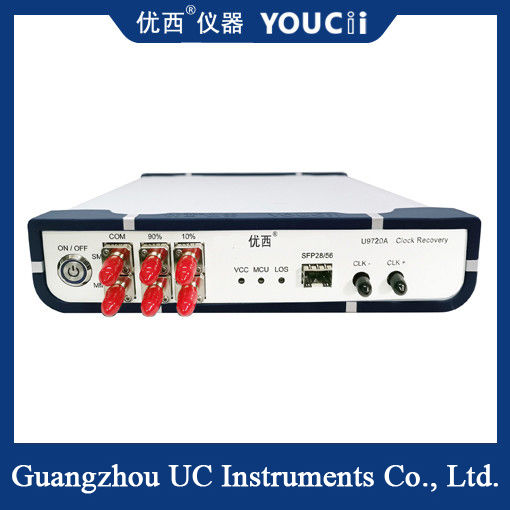

U9720A 32Gbaud PAM4 CDR PON/BOB รองรับการทดสอบ 25GBaud~32GBaud
U9720B CDR (Clock Recovery Module) ส่วนใหญ่จะใช้ในการให้สัญญาณการกู้คืนนาฬิกาในสภาพแวดล้อมการทดสอบโดยไม่กระตุ้นนาฬิกา เพื่อที่จะใช้ออสซิลโลสโคปสุ่มตัวอย่างเพื่อทดสอบไดอะแกรมตาแสงของอุปกรณ์แอปพลิเคชันทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออปติกหรือ BOB prodUt ในแอปพลิเคชัน PONเนื่องจากอุปกรณ์โฟโตเมตริกเองไม่มีเอาต์พุตสัญญาณนาฬิกาแบ่งความถี่ จึงจำเป็นต้องกู้คืนสัญญาณนาฬิกาเพื่อกระตุ้นออสซิลโลสโคปสุ่มตัวอย่างเมื่อทำการทดสอบไดอะแกรมตาแบบออปติก
U9720B CDR มีอะแดปเตอร์อินเทอร์เฟซแบบออปติก FC ซึ่งเหมาะสำหรับการเข้าถึงสัญญาณออปติคัลของโมดูล SFP28/56, SR, LR และ BIDI ทั่วไปรองรับสัญญาณ NRZ และ PAM4อินเทอร์เฟซออปติคัล FC รับสัญญาณออปติคัลและแปลงเป็นสัญญาณไฟฟ้าจากนั้น CDR จะสรุปและส่งสัญญาณนาฬิกาของสัญญาณไฟฟ้าออก และสัญญาณนาฬิกาส่วนใหญ่จะใช้สำหรับสัญญาณทริกเกอร์ของออสซิลโลสโคป
| เลขที่. |
ตัวบ่งชี้ทางเทคนิค |
มูลค่าสูงสุด |
ค่าต่ำสุด |
หน่วย |
| 1 |
ช่วงอัตราข้อมูล |
32 | 25 | Gbps/Gbaud |
| 2 | ช่วงความยาวคลื่น (โหมดเดียว) | 1650 | 1250 | นาโนเมตร |
| 3 |
ช่วงอินพุตออปติคัล |
+5 | -15 | เดซิเบล |
| 4 |
นาฬิกาคืนค่าอัตราส่วนการแบ่งความถี่เอาต์พุต |
2 / 8 / 32 / 40 | ||
| 5 |
เอาท์พุทแอมพลิจูดนาฬิกาไฟฟ้า |
500 (ค่าปกติ) | เอ็มวีพีพี | |
| 6 |
แอมพลิจูดเอาท์พุตดิฟเฟอเรนเชียลของสัญญาณนาฬิกา CML |
800 | 200 | เอ็มวีพีพี |
| 7 |
กระวนกระวายใจเอาต์พุตนาฬิกาแบบสุ่ม |
800 | 300 | ฉ |
| 8 |
ความถี่สัญญาณนาฬิกา (ตัวอย่าง 28.1Gbps) |
14.05 น | 0.70 | กิกะเฮิรตซ์ |
| 9 |
การตรวจจับการสูญเสียสัญญาณภายใน (LOS) |
128 (โอเวอร์โหลด) | 5 (ความไว) | เอ็มวี |
| 10 |
แรงดันไฟ (แรงดันไฟเข้าของแหล่งจ่ายไฟภายนอก) |
5.5 | 4 | วี |
| 11 |
อุณหภูมิในการทำงาน |
70 | 10 | ℃ |
| 12 |
ประเภทโมดูล Adaptive (รองรับสัญญาณ NRZ และ PAM4) |
SFP28/56,SR,LR,BIDI | ||
