รายละเอียดสินค้า:
|
| มิติ: | 1U | รูปร่าง: | เดสก์ทอป |
|---|---|---|---|
| พิสัย: | 155Mb/s ถึง 11Gb/s | ช่วงความยาวคลื่น: | 800-1600นาโนเมตร |
| ช่วงอินพุตออปติคัล: | +3 ~ -15dBm | อินเทอร์เฟซแบบออปติคัล: | ด้วยสล็อต SFP/SFP+ (LC/PC) |
| อินเตอร์เฟสไฟฟ้า: | SMA (ตัวเมีย 3.5 มม.) | ||
| เน้น: | แหล่งเลเซอร์ที่ปรับค่าได้บนเดสก์ท็อป,แหล่งเลเซอร์ที่ปรับค่าได้ 11.3Gbps |
||
155M~11.3Gbps Adaptive Rate Clock Recovery CDR 4 การแบ่งความถี่

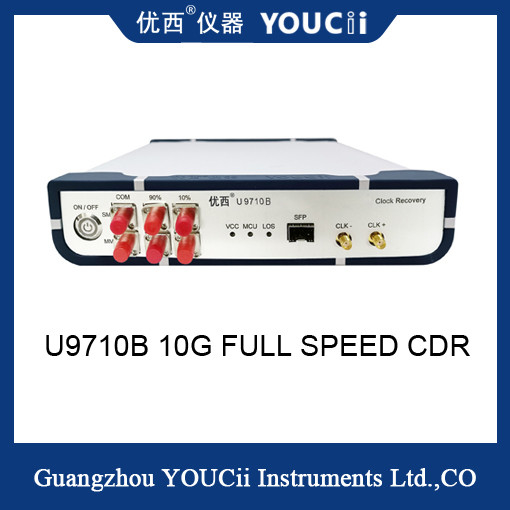

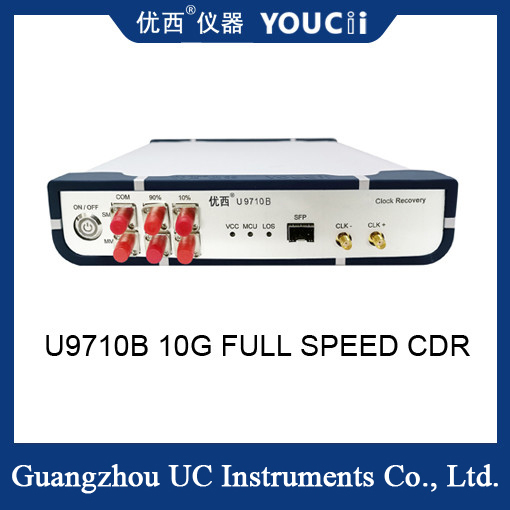

โมดูลการกู้คืนนาฬิกาแบบออปติคัล/ไฟฟ้า U9710B รองรับช่วง 155MBd ถึง 11.3GBps, 10G อัตราเต็ม 4 การแบ่งความถี่ และให้ฟังก์ชันการกู้คืนนาฬิกามาตรฐานสำหรับสัญญาณออปติคัลและไฟฟ้าในโหมดเดียวและหลายโหมด
เมื่อออสซิลโลสโคปสุ่มตัวอย่างทดสอบรูปแบบดวงตาและรูปคลื่นแสง จะต้องกระตุ้นโดยแหล่งเดียวกันกับสัญญาณที่วัดได้
โมดูล CDR (การกู้คืนสัญญาณนาฬิกา) ส่วนใหญ่ใช้ในสภาพแวดล้อมการทดสอบที่ต้องใช้ออสซิลโลสโคปสุ่มตัวอย่างเพื่อทดสอบแผนที่ตาแบบออปติคอล แต่ไม่มีนาฬิกาทริกเกอร์การใช้งานทั่วไปคือการทดสอบอุปกรณ์เครือข่ายแบบออปติก หรือสำหรับผลิตภัณฑ์ BOB ในแอพพลิเคชั่น PON เนื่องจากอุปกรณ์ออปติกที่วัดได้นั้นไม่มีเอาต์พุตสัญญาณนาฬิกาการแบ่งความถี่จำเป็นต้องกู้คืนสัญญาณนาฬิกาเพื่อกระตุ้นออสซิลโลสโคปในการสุ่มตัวอย่างเมื่อทำการทดสอบรูปแบบดวงตาด้วยแสง
เครื่องมือการกู้คืนสัญญาณนาฬิกา U9710B เป็นเครื่องมือการกู้คืนสัญญาณนาฬิกาข้อมูลที่ปรับเปลี่ยนได้ แบนด์วิธสูง สเปกตรัมสูง ประสิทธิภาพสูงและมีคุณภาพสูงสามารถแยกและกู้คืนนาฬิกาและข้อมูลที่ซิงโครไนซ์จากสัญญาณข้อมูลรองรับอินพุตสัญญาณออปติคัล, อินพุตสัญญาณไฟฟ้าและอินพุตสัญญาณออปติคัลพร้อมกันสามโหมด
| เลขที่ | ดัชนีทางเทคนิค | สูงสุด | นาที | หน่วย |
| 1 | ช่วงอัตราข้อมูล | 11.3 | 0.155 | Gbps |
| 2 | การตรวจจับการสูญเสียสัญญาณภายใน (LOS) | 128 (โอเวอร์โหลด) | 5 (ความไวแสง) | เอ็มวี |
| 3 | แรงดันไฟ (แรงดันไฟเข้าของแหล่งจ่ายไฟภายนอก) | 5.5 | 4 | วี |
| 4 | อุณหภูมิในการทำงาน | 85 | -40 | องศาเซลเซียส |
| 5 | เวลาที่เพิ่มขึ้นของนาฬิกา (OC-192) (20%~80%) | 33.1 | 22.2 | ปล |
| 6 | เวลานาฬิกาหยุดทำงาน (OC-192) (80%~20%) | 33.7 | 23.9 | ปล |
| 7 | ความถี่สัญญาณนาฬิกา (อัตรา 10.3125Gbps, 2 การแบ่งความถี่) | 2.578 | 2.578 | กิกะเฮิรตซ์ |
| 8 | กระวนกระวายใจเอาต์พุต (10.3125Gbps) | 1 (ค่าปกติ) | ปล | |
ฟิลด์แอ็พพลิเคชัน:
การพัฒนาและผลิตโมดูลรับส่งสัญญาณแสง
การพัฒนาและผลิตอุปกรณ์ออปติก/ระบบย่อย
ซัพพลายเออร์อุปกรณ์ระบบการตรวจสอบคุณภาพวัสดุที่เข้ามาและการผลิต
การติดตั้งและแก้ไขปัญหาอุปกรณ์ระบบ
พารามิเตอร์หลักของ CDR:
1. ช่วงการกู้คืนสัญญาณนาฬิกา: 155Mb/s ถึง 11Gb/s;
2. ช่วงความยาวคลื่น: 800-1600 นาโนเมตร;
3. ช่วงอินพุตออปติคัล: +3 ~ -15dBm;
4. เอาต์พุตนาฬิกาไฟฟ้าการกู้คืน (การแบ่งความถี่ 4 ช่วง): 38.75MHz ถึง 2.78GHz;
5. แอมพลิจูดสัญญาณนาฬิกาขาออก: AC Couple/ 800mVpp โดยทั่วไป;
6. อัตราส่วนสเปกตรัม (สามารถเลือกได้ตามผู้ใช้) : 10% (CDR) -90% (เอาต์พุต)
7. สนับสนุนการกู้คืนนาฬิกาของสัญญาณออปติคอลโหมดเดียวและหลายโหมด;
8. ประเภทอินเทอร์เฟซออปติคอล: สล็อต SFP / SFP + (LC / PC);
9. ประเภทอินเตอร์เฟสไฟฟ้า: SMA (ตัวเมีย 3.5 มม.);
อัตราการสนับสนุน:
อัตราใดก็ได้ตั้งแต่ 155Mbit ถึง 11.3Gbit
เอาต์พุต 1/4 นาฬิกา
