รายละเอียดสินค้า:
|
| ช่วงอัตราข้อมูล: | 11.3~0.155 Gbps | การตรวจจับการสูญเสียสัญญาณภายใน (LOS): | 128~5 มิลลิโวลต์ |
|---|---|---|---|
| ช่วงการกู้คืนนาฬิกา: | 155Mb/s ถึง 11Gb/s | ช่วงความยาวคลื่น: | 800-1600นาโนเมตร |
| กระวนกระวายใจเอาต์พุต (10.3125Gbps): | 1 (ค่าปกติ) ปล | อุณหภูมิการทํางาน: | 80~-40°ซ |
| เน้น: | โมดูลการกู้คืนนาฬิกา CDR 10Gbps,โมดูลการกู้คืนนาฬิกา CDR 1600nm |
||

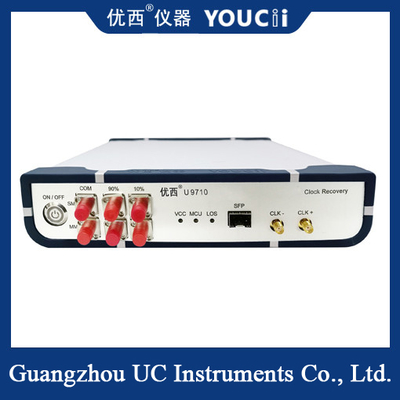

โมดูลกู้คืนสัญญาณนาฬิกา CDR 10Gbps Full Rate 10Gbps 0.155~11.3G
เมื่อทำการทดสอบรูปแบบตาและรูปคลื่นด้วยออสซิลโลสโคปแบบสุ่มตัวอย่าง จะต้องถูกทริกเกอร์โดยแหล่งสัญญาณเดียวกับสัญญาณที่วัดได้โมดูล CDR (การกู้คืนสัญญาณนาฬิกา) ส่วนใหญ่ใช้ในสภาพแวดล้อมการทดสอบที่ต้องใช้ออสซิลโลสโคปแบบสุ่มตัวอย่างเพื่อทดสอบแผนผังตาแสง แต่ไม่ได้ให้สัญญาณนาฬิกาทริกเกอร์ แอปพลิเคชันทั่วไปคือการทดสอบอุปกรณ์เครือข่ายใยแก้วนำแสง หรือสำหรับผลิตภัณฑ์ BOB ในแอปพลิเคชัน PON เนื่องจากตัวอุปกรณ์แสงที่วัดได้เองไม่มีเอาต์พุตสัญญาณนาฬิกาแบบแบ่งความถี่ต้องกู้คืนสัญญาณนาฬิกาเพื่อทริกเกอร์ออสซิลโลสโคปแบบสุ่มตัวอย่างเมื่อทำการทดสอบรูปแบบตาแสง
CDR นี้ติดตั้งพอร์ตออปติคัล SFP ซึ่งสามารถเชื่อมต่อกับ SFP, SFP+, OLT SFP และโมดูลออปติคัลอื่นๆ ที่ห่อหุ้มใน SFP ได้ จำเป็นต้องใช้เฉพาะปลายรับของโมดูลออปติคัล ซึ่งรับผิดชอบในการแปลงสัญญาณออปติคัลเป็นสัญญาณไฟฟ้า จากนั้นเครื่องมือจะดึงและส่งออกสัญญาณนาฬิกาของสัญญาณไฟฟ้า สัญญาณนาฬิกาส่วนใหญ่ใช้สำหรับการทริกเกอร์สัญญาณของออสซิลโลสโคป
พารามิเตอร์หลักของ CDR:
1. ช่วงการกู้คืนสัญญาณนาฬิกา: 155Mb/s ถึง 11Gb/s;
2. ช่วงความยาวคลื่น: 800-1600 nm;
3. ช่วงอินพุตออปติคัล: +3 ~ -15dBm;
4. ช่วงสัญญาณนาฬิกาไฟฟ้าที่กู้คืนเอาต์พุต (การแบ่งความถี่ 4 ครั้ง): 38.75MHz ถึง 2.78GHz;
5. แอมพลิจูดสัญญาณนาฬิกาเอาต์พุต: AC Couple/ 800mVpp โดยทั่วไป;
6. อัตราส่วนสเปกตรัม (สามารถเลือกได้ตามผู้ใช้): 10% (CDR) -90% (เอาต์พุต)
ดัชนีทางเทคนิค
| เลขที่ |
ดัชนีทางเทคนิค |
ค่าสูงสุด |
ค่าต่ำสุด |
หน่วย |
| 1 |
ช่วงอัตราข้อมูล |
11.3 | 0.155 | Gbps |
| 2 |
การตรวจจับการสูญเสียสัญญาณภายใน (LOS) |
128 (โอเวอร์โหลด) | 5 (ความไว) | mV |
| 3 |
แรงดันไฟฟ้าของแหล่งจ่ายไฟ (แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟภายนอก) |
5.5 | 4 | V |
| 4 |
อุณหภูมิในการทำงาน |
85 | -40 | °C |
| 5 |
เวลาขึ้นของสัญญาณนาฬิกา (OC-192) (20%~80%) |
33.1 | 22.2 | ps |
| 6 |
เวลาลงของสัญญาณนาฬิกา (OC-192) (80%~20%) |
33.7 | 23.9 | ps |
| 7 |
ความถี่สัญญาณนาฬิกา (อัตรา 10.3125Gbps, การแบ่งความถี่ 2 ครั้ง) |
2.578 | 2.578 | GHz |
| 8 |
Jitter เอาต์พุต (10.3125Gbps) |
1 (ค่าทั่วไป) | ps | |
