รายละเอียดสินค้า:
|
| จํานวนช่องทาง: | 5 (พอร์ตไฟฟ้า 4 พอร์ต, พอร์ตออปติคัล 1 พอร์ต, รองรับ PG และ ED) | ประเภทรหัส: | PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31，ผู้ใช้\ PRBS13Q、SSPRQ、JP03A、JP03B 。 |
|---|---|---|---|
| เวลาขึ้นและลง (20% ถึง 80%): | 18~23 น | อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล: | ดิฟเฟอเรนเชียล, คัปปลิ้ง AC, อิมพีแดนซ์ 50 โอห์ม, ตัวเมีย 2.92 มม. SMA |
| เน้น: | เครื่องทดสอบ BERT PRBS7,เครื่องทดสอบ BERT แบบขนาน 4 ช่อง |
||

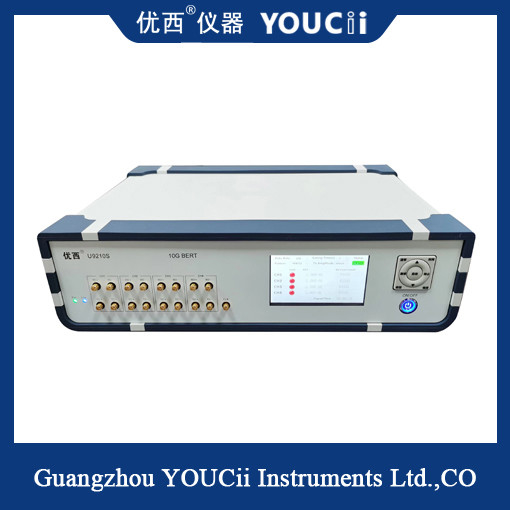

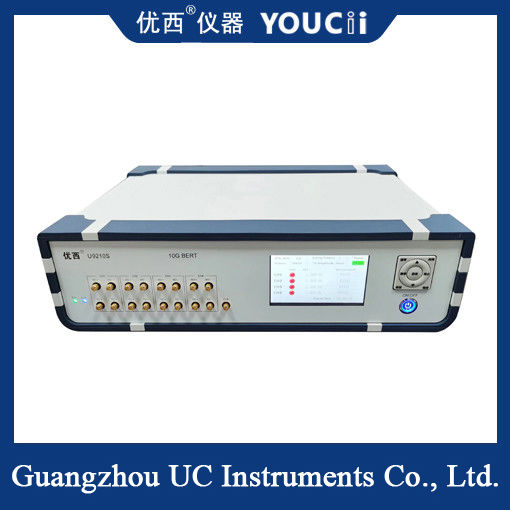

4 ช่องแสดงเทปขนาน 10G เต็มอัตราความผิดพลาดเมตร BERT
ลักษณะพื้นฐานของ U9210S:
1. 4 ช่อง ปานกลาง PG และ EDการออกของนาฬิกาแบบเดียว
2. PG และ ED รองรับ 37 จุดอัตราตั้งแต่ 0.6144 ถึง 15.0 Gbps
3ประเภทรหัสสนับสนุน: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
4, รองรับการตรวจสอบความผิดพลาดอย่างต่อเนื่องและการติดตามความผิดพลาดเวลา
5, พร้อมจอแสดงผล การทํางานปุ่มพานล์
6โหมดการสื่อสาร: USB HID (ไร้ไดรฟ์) หรือ USB-com
อินเตอร์เฟซหน้าจอคือดังต่อไปนี้ (เพื่อการอ้างอิงเท่านั้น)
|
ชื่อเครื่องมือ |
U9210S | ||||
|
ปริมาตร |
ขั้นต่ํา |
แบบเฉพาะ |
สูงสุด |
หน่วย |
|
|
อัตราข้อมูล |
0.6144 | 0.614,0.622,1.25,2.5,5.0,9.953,10.00,10.3125,10.52,11.09,11.32,11.7,12,12.5,14.025,14.5,15เป็นต้น | 15.0 | Gbps | |
|
จํานวนช่องทาง |
5 (พอร์ตไฟฟ้า 4 พอร์ต 1 พอร์ตออปติก พอร์ต PG และ ED รองรับ) |
||||
|
ประเภทรหัส |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | ||||
|
เวลาขึ้นและตก (20% ถึง 80%) |
18 | 23 | ps | ||
|
การเปลี่ยนรูปแบบ |
รองรับการพลิกสัญญาณที่ปลายส่งและรับ |
||||
|
อัมพลิทูดออกของสัญญาณ |
200 | 600 | 1000 | mV | |
|
การออกข้อมูล jitter (RMS) |
1.5 ((10.3125G下) | ps | |||
|
อินเตอร์เฟซข้อมูล input/output |
ระยะความแตกต่าง, การเชื่อมต่อ AC, อัตราต่อต้าน 50 Ohm, SMA |
||||
|
การออกเวลา |
100 | 156.25 | 156.25 | MHz | |
|
ความรู้สึกในการเข้าสัญญาณข้อมูล |
50 | mVpp | |||
|
จุดข้ามกราฟตา (ความแตกต่าง) |
49 | 50 | 54 | % | |
|
เวลาตอบสนองของ USB HID |
10 | ms | |||
|
อุณหภูมิการทํางาน |
10 | 25 | 50 | °C | |
|
ความดันการทํางาน (AC) |
180 | 220 | 250 | V | |
