รายละเอียดสินค้า:
|
| แอมพลิจูดเอาต์พุตของสัญญาณ (ปลายด้านเดียว): | 200~1000mV | เอาต์พุตข้อมูลกระวนกระวายใจ (RMS): | 1.5 (10.3125G ลดลง) ปล |
|---|---|---|---|
| ข้อมูลทางแยกของกราฟตา: | 50~54% | อุณหภูมิการทํางาน: | 10~50°ซ |
| เวลาขึ้นและลง (20% ถึง 80%): | 18~23 น | ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว): | 0.1Vpp |
| เน้น: | เครื่องมือวัดข้อผิดพลาดบิตออปติคอล SFP,เครื่องมือวัดข้อผิดพลาดบิตออปติคอล 12 ช่อง |
||

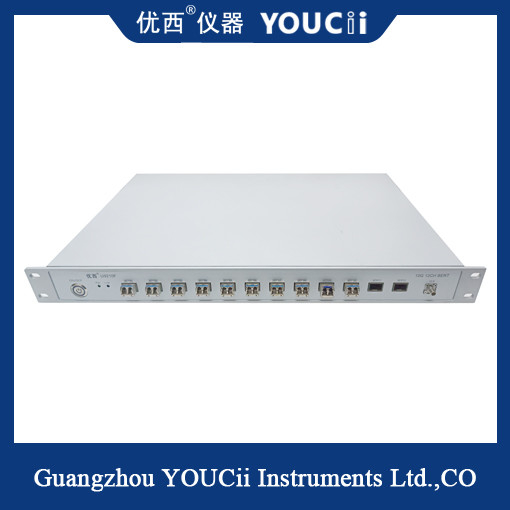

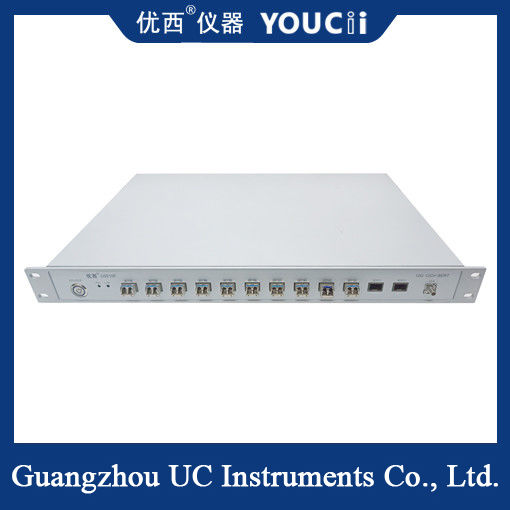

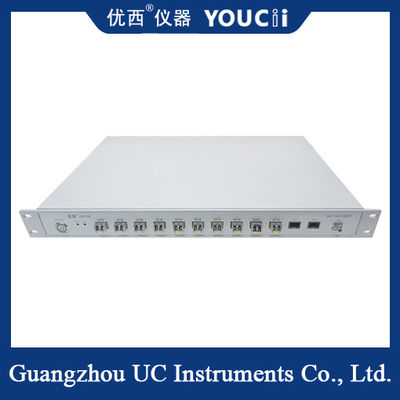

เครื่องมือวัดอัตราข้อผิดพลาดบิตออปติคัล SFP 12 ช่องสัญญาณ ตรวจจับข้อผิดพลาดต่อเนื่อง
เครื่องมือวัดอัตราข้อผิดพลาดบิตออปติคัล SFP 12 ช่องสัญญาณ คุณสมบัติ:
1.U9210F 12 ช่องสัญญาณออปติคัล
2.รองรับการตรวจจับข้อผิดพลาดต่อเนื่องและการตรวจจับข้อผิดพลาดตามเวลา
3.รองรับ Full Rate ตั้งแต่ 622M ถึง 11.7Gbps；
4.รองรับประเภทโค้ด: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
5.โหมดการสื่อสาร USB HID หรือ USB-COM
เครื่องมือวัดอัตราข้อผิดพลาดบิตออปติคัล SFP 12 ช่องสัญญาณพารามิเตอร์ทางเทคนิค
|
พารามิเตอร์ |
ต่ำสุด |
ทั่วไป |
สูงสุด |
หน่วย |
|
|
อัตราข้อมูล |
0.614 | 0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 | 11.7 | Gbps | |
|
จำนวนช่องสัญญาณ |
12 (พอร์ตออปติคัล 12 ช่องสัญญาณ) | ||||
|
ประเภทโค้ด |
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 | ||||
|
เวลาขึ้นและลง (20% ถึง 80%) |
18 | 23 | ps | ||
|
การกลับสัญญาณ |
รองรับการกลับสัญญาณที่ปลายทางส่งและรับ |
||||
|
แอมพลิจูดสัญญาณเอาต์พุต (single-ended) |
200 | 800 | 1000 | mV | |
|
Jitter เอาต์พุตข้อมูล (RMS) |
1.5 (10.3125G ลง) | ps | |||
|
อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล |
Differential, AC coupling, อิมพีแดนซ์ 50 โอห์ม, SMA |
||||
|
เอาต์พุตสัญญาณนาฬิกา |
100 | 156.25 | 156.25 | MHz | |
|
ความไวอินพุตสัญญาณข้อมูล (single-ended) |
0.1 | Vpp | |||
|
จุดตัดกราฟตาเอาต์พุตข้อมูล |
50 | 52 | 54 | % | |
|
อุณหภูมิในการทำงาน |
10 | 25 | 50 | °C | |
