10G ความเร็วเต็มที่ พร้อมรหัสข้อผิดพลาดทางแสง สำหรับ 622M ถึง 15G 5 ช่องสัญญาณ BERT

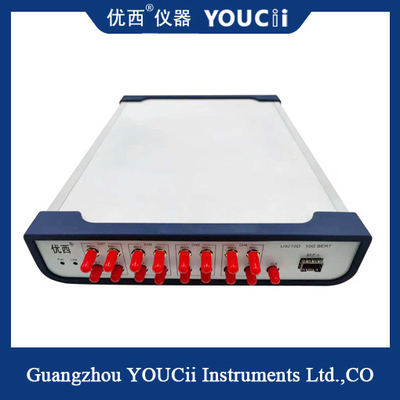

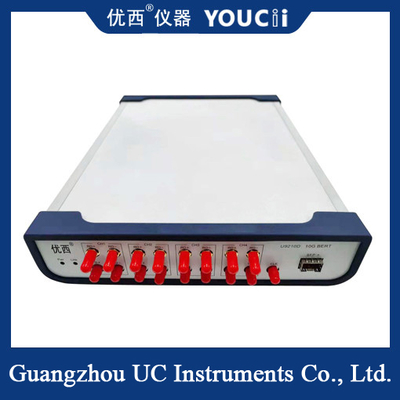

   U9210D รวดเร็ว สะดวก และมีขนาดเล็กหนึ่งช่องสัญญาณพอร์ตออปติคัล SFP และหนึ่งช่องสัญญาณพอร์ตไฟฟ้า สองช่องสัญญาณมีการซิงโครไนซ์อินพุตและเอาต์พุต การทดสอบข้อผิดพลาดสามารถเป็นอิสระได้

รองรับการตรวจจับข้อผิดพลาดอย่างต่อเนื่องและการตรวจสอบข้อผิดพลาดเป็นระยะรองรับความเร็วเต็มที่ 10G (622M~11.7Gbps 20 จุดความถี่)

รองรับรหัส: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

 ซอฟต์แวร์ ฟังก์ชัน แนะนำUtion

1.1 อัตราข้อมูล: ตั้งค่าอัตราข้อมูลปัจจุบัน

1.2 รูปแบบข้อมูล: ตั้งค่า PRBS (รูปแบบ) ปัจจุบัน

1.3 เวลา Gating: การตั้งค่าเวลาสะสมสำหรับการวัดค่า BER สะสม

1.4 ปุ่มเริ่มต้นทุกช่องสัญญาณ: เริ่มตั้งค่าพารามิเตอร์และเริ่มทุกช่องสัญญาณเพื่อทดสอบค่า BER สะสม

1.5 กล่องที่อยู่ USB:แจกแจงที่อยู่ของอุปกรณ์ USB ทั้งหมดโดยอัตโนมัติ เลือกที่อยู่ USB แล้วกดปุ่มเชื่อมต่อเพื่อเชื่อมต่ออุปกรณ์ปัจจุบัน

1.6 ปุ่มช่องสัญญาณปัจจุบัน: เริ่มต้นหรือหยุดการทดสอบ BER สะสมด้วยตนเอง

1.7 Accumulatio BER (อัตราข้อผิดพลาดบิต): สะสมจำนวนข้อผิดพลาดบิตทันทีและเวลาที่ผ่านไป Accumulatio BER = จำนวนข้อผิดพลาดบิตทันที / (เวลาที่ผ่านไป * จำนวนบิตทั้งหมด)

1.8 ช่องทำเครื่องหมาย PG Eneble: เปิดหรือปิดใช้งานเอาต์พุต TX

1.9 การวัด

Lock: Rx lol (ซิงค์) ถูกล็อคหรือปลดล็อค Error Cnt: ตัวนับข้อผิดพลาดบิตสะสม

เวลาทดสอบ: เวลาสะสมของช่องสัญญาณปัจจุบันสำหรับการวัดค่า BER สะสม
