รายละเอียดสินค้า:
|
| อัตราข้อมูล: | 0.622~11.7Gbps | ประเภทรหัส: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|---|---|---|---|
| เอาต์พุตข้อมูลกระวนกระวายใจ (RMS): | 1.5(10.3125G) | ความไวของอินพุตสัญญาณข้อมูล: | 50mVpp |
| แอมพลิจูดเอาท์พุทที่แตกต่างกันของสัญญาณ: | 200~1000mV | จุดตัดของกราฟตาเอาท์พุทข้อมูล (ผลต่าง): | 49~52% |
| เน้น: | เครื่องทดสอบ BERT 4 ช่อง เครื่องทดสอบ BERT อัตราเต็ม 10G,10G Full Rate BERT Tester |
||

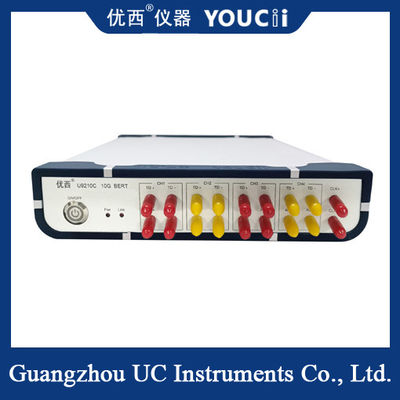

เครื่องวัดข้อผิดพลาดอัตราเต็ม 4 ช่องสัญญาณ 10G (0.622 ถึง 11.7 Gbps)Bert
การวัดแผนผังตาไฟฟ้าของเครื่องตรวจจับข้อผิดพลาด:
2.5Gbps
6.25Gbps
10.3125Gbps
เครื่องวัดข้อผิดพลาดอัตราเต็ม 4 ช่องสัญญาณ 10G U9210C ข้อกำหนดทางเทคนิค:
| เลขที่ | พารามิเตอร์ | ต่ำสุด |
ทั่วไป |
สูงสุด |
หน่วย |
| 1 |
อัตราข้อมูล |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 |
จำนวนช่องสัญญาณ |
4 (พอร์ตไฟฟ้า 4 ช่องสัญญาณ, รองรับ PG และ ED) |
|||
| 3 |
ประเภทโค้ด |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 4 |
เวลาขึ้นและลง (20% ถึง 80%) |
18 | 23 | ps | |
| 5 |
การกลับสัญญาณ |
รองรับการกลับสัญญาณที่ปลายทางส่งและรับ |
|||
| 6 |
แอมพลิจูดเอาต์พุตดิฟเฟอเรนเชียลของสัญญาณ |
200 | 600 | 1000 | mV |
| 7 |
Jitter เอาต์พุตข้อมูล (RMS) |
1.5(10.3125G) | ps | ||
| 8 |
อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล |
ดิฟเฟอเรนเชียล, การเชื่อมต่อ AC, อิมพีแดนซ์ 50 โอห์ม, SMA |
|||
| 9 |
เอาต์พุตสัญญาณนาฬิกา |
100 | 156.25 | 156.25 | MHz |
| 10 |
ความไวอินพุตสัญญาณข้อมูล |
50 | mVpp | ||
| 11 |
จุดตัดกราฟตาเอาต์พุตข้อมูล (ความแตกต่าง) |
49 | 50 | 52 | % |
| 12 |
เวลาตอบสนอง USB HID |
10 | ms | ||
| 13 |
อุณหภูมิในการทำงาน |
10 | 25 | 50 | °C |
| 14 |
แรงดันไฟฟ้าในการทำงาน (AC) |
180 | 220 | 250 | V |
