รายละเอียดสินค้า:
|
| ช่วงความยาวคลื่นการทำงาน: | ช่วงความยาวคลื่นการทำงาน | คืนค่าการสูญเสีย: | 0~60 เดซิเบล |
|---|---|---|---|
| ความแม่นยำสัมพัทธ์ – การสูญเสียกลับ: | ± 0.4 เดซิเบล | ความแม่นยำของพลังสัมบูรณ์: | ± 0.2 เดซิเบล |
| อุณหภูมิในการจัดเก็บ: | -30～+80℃ | น้ำหนัก: | 3.5กก |
| เน้น: | 60dB Optical Return Loss Meter,Multiwavelength Optical Return Loss Meter |
||

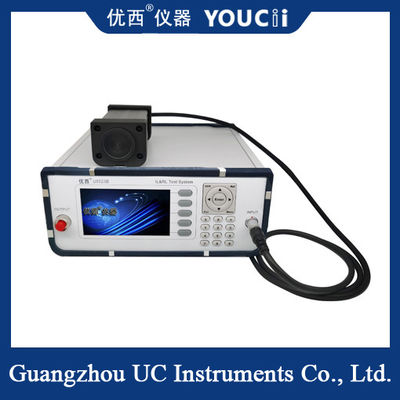

2/3/4/5 Multiwavelength Loss Recovery Instrument Back Reflector

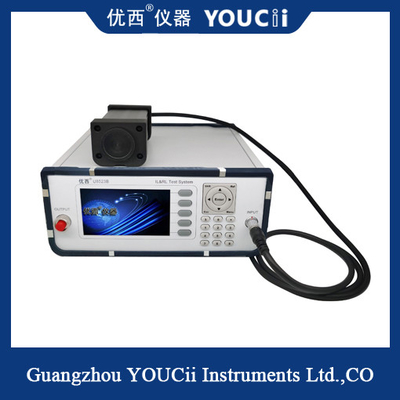

U8523B+U88201 1310/1550 nm dual light source back reflectometer/power meter เป็นแบบตั้งโต๊ะ แสดงผลหน้าจอ LCD เต้าเสียบแหล่งกำเนิดแสงเดียว การวัดค่า back loss การสูญเสียการแทรก และการวัดโดยตรงของอุปกรณ์พลังงานแสงใช้ในการวัดการลดทอนการสะท้อนของอุปกรณ์ออปติกต่างๆ และการเชื่อมโยงออปติคัล ควบคุมคุณภาพของตัวเชื่อมต่อใยแก้วนำแสง ส่วนประกอบการสื่อสารด้วยแสง ระบบ การวัดใยแก้วนำแสงและปลั๊กสายเคเบิล นำไปใช้ในด้านการแก้ปัญหาที่ยอดเยี่ยม
U8523 มีแหล่งกำเนิดแสงในตัวที่ 1310nm/1550nmเมื่อรวมเข้ากับตัวเชื่อมต่อแบบสะท้อนกลับต่ำพิเศษ FC/APC ที่พอร์ตเอาต์พุต สามารถใช้จัมเปอร์แบบไฮบริดเพื่อรองรับการวัดประเภทตัวเชื่อมต่อต่างๆ โดยไม่ส่งผลกระทบต่อช่วงการวัดการสูญเสียการส่งคืนเมื่อเชื่อมต่ออุปกรณ์ที่อยู่ระหว่างการทดสอบ (DUT) เข้ากับขั้วต่อเอาต์พุต DUT ของจัมเปอร์ การสูญเสียการส่งคืนของอุปกรณ์ที่อยู่ระหว่างการทดสอบจะปรากฏขึ้น
แสดงส่วนต่อประสานแนะนำ
อินเทอร์เฟซการเริ่มต้น
เมื่อเสียบแหล่งกำเนิดแสงคู่ U8523 กลับเข้าไปในอุปกรณ์ที่สูญหายและเปิดอยู่ หน้าจอแสดงผลจะแสดงข้อมูลการตรวจจับบางอย่าง รวมถึงหมายเลขซีเรียลของโฮสต์และเวอร์ชันเฟิร์มแวร์ดังแสดงในรูปด้านล่าง:
U8523Bเครื่องวัดการสูญเสียผลตอบแทน tข้อกำหนดทางเทคนิค:
| แบบอย่าง # | ยู8523 |
| องค์ประกอบเซ็นเซอร์ | อินก่าแอส |
| ช่วงความยาวคลื่นการทำงาน | 1310/1550นาโนเมตร |
| ช่วงพลังงาน | + 5 ~ -70 dBm |
| คืนค่าการสูญเสีย | 0~60 เดซิเบล |
| ประเภทไฟเบอร์แอ็พพลิเคชัน | มาตรฐานเอสเอ็ม |
| ความแม่นยำสัมพัทธ์ – การสูญเสียกลับ | ± 0.4 เดซิเบล |
| ความแม่นยำของพลังสัมบูรณ์ | ± 0.2 เดซิเบล |
| ความแม่นยำสัมพัทธ์ – การสูญเสียการแทรก | < 0.02 dB โดยทั่วไป |
| อินเตอร์เฟซ | RS232 |
| พลัง | 100 ~ 240 โวลต์ ไฟฟ้ากระแสสลับ |
| อุณหภูมิในการทำงาน | 0～ +40℃ |
| อุณหภูมิในการจัดเก็บ | -30～+80℃ |
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี |
| ขนาด | กว้าง 245 มม. × สูง 105 มม. × ลึก 320 มม |
| น้ำหนัก | 3.5 กก |
