รายละเอียดสินค้า:
|
| อัตราข้อมูล: | 0.622~11.7Gbps | ประเภทรหัส: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
|---|---|---|---|
| แอมพลิจูดเอาต์พุตของสัญญาณ (ปลายด้านเดียว): | 200~1000mV | ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว): | 0.1Vpp |
| เอาต์พุตข้อมูลกระวนกระวายใจ (RMS): | 1.5 (10.3125G ลดลง) ปล | ข้อมูลทางแยกของกราฟตา: | 50~54% |
| เน้น: | เครื่องทดสอบ BERT 15G เครื่องทดสอบ BERT สองช่องสัญญาณ,Two Channels BERT Tester |
||

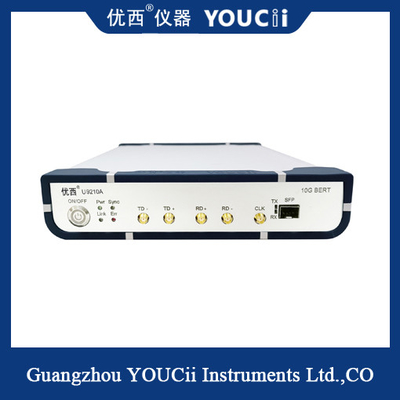

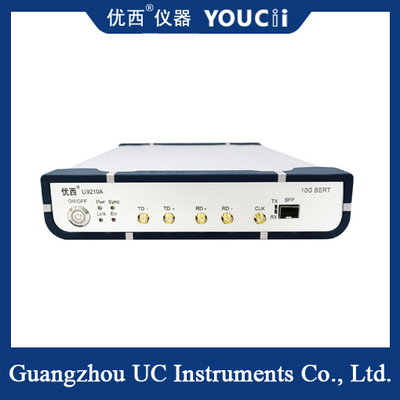

10G อัตราเต็ม BERT สองช่องสำหรับหนึ่งกำลังและหนึ่งแสง 622M ~ 15G
ระบุที่อยู่อุปกรณ์ USB ทั้งหมดโดยอัตโนมัติ เลือกที่อยู่ USB แล้วกดปุ่ม Connect เพื่อเชื่อมต่ออุปกรณ์ปัจจุบันAccumulatio BER (อัตราความผิดพลาดบิต): สะสมจำนวนข้อผิดพลาดบิตทันทีและเวลาที่ผ่านไป Accumulatio BER = จำนวนข้อผิดพลาดบิตทันที/(เวลาที่ผ่านไป*จำนวนบิตทั้งหมด)
-ล็อค ?นับ Err จริง ?หมดเวลา ?Lock:Rx lol(ซิงค์) คือล็อคหรือปลดล็อค
Real Err Count: ตัวนับข้อผิดพลาดบิตทันที
เวลาที่ผ่านไป: เวลาสะสมสำหรับการวัด Accumulatio BER
| เลขที่ |
พารามิเตอร์ |
ขั้นต่ำ |
ทั่วไป |
ขีดสุด |
หน่วย |
| 1 |
อัตราข้อมูล |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 |
ประเภทรหัส |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
เวลาขึ้นและลง (20% ถึง 80%) |
18 | 23 | ปล | |
| 4 |
การกลับรูปแบบ |
รองรับการกลับสัญญาณที่ปลายทางการส่งและรับ |
|||
| 5 |
แอมพลิจูดเอาต์พุตของสัญญาณ (ปลายด้านเดียว) |
200 | 800 | 1,000 | เอ็มวี |
| 6 |
เอาต์พุตข้อมูลกระวนกระวายใจ (RMS) |
1.5 (ลดลง 10.3125G) | ปล | ||
| 7 |
อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล |
ดิฟเฟอเรนเชียล, คัปปลิ้ง AC, อิมพีแดนซ์ 50 โอห์ม, SMA |
|||
| 8 |
เอาต์พุตนาฬิกา |
100 | 156.25 | 156.25 | เมกะเฮิรตซ์ |
| 9 |
ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว) |
0.1 | วี.พี | ||
| 10 |
ข้อมูลทางแยกของกราฟตา |
50 | 52 | 54 | % |
| 11 |
อุณหภูมิในการทำงาน |
10 | 25 | 50 | องศาเซลเซียส |
