รายละเอียดสินค้า:
|
| โหมดการเข้ารหัสสัญญาณ: | NRZ/แพม4 | ประเภทรหัส: | PRBS7、PRBS9、PRBS11、PRBS13、PRBS15、PRBS16、PRBS23、PRBS31，ผู้ใช้\ PRBS13Q、SSPRQ、JP03A、JP03B 。 |
|---|---|---|---|
| อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล: | ดิฟเฟอเรนเชียล, คัปปลิ้ง AC, อิมพีแดนซ์ 50 โอห์ม, ตัวเมีย 2.92 มม. SMA | การกลับรูปแบบ: | การกลับสัญญาณอัตโนมัติเมื่อสิ้นสุดการรับ |
| เน้น: | PRBS7 แหล่งเลเซอร์ที่ปรับได้,แหล่งเลเซอร์ที่ปรับได้แปดทางแบบซิงโครนัส |
||

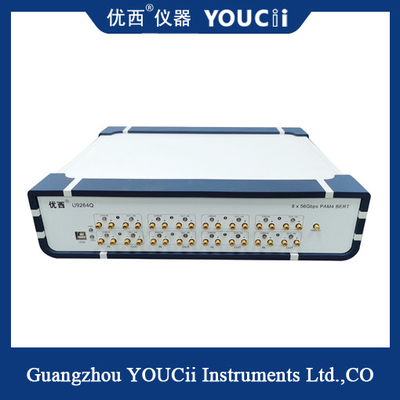

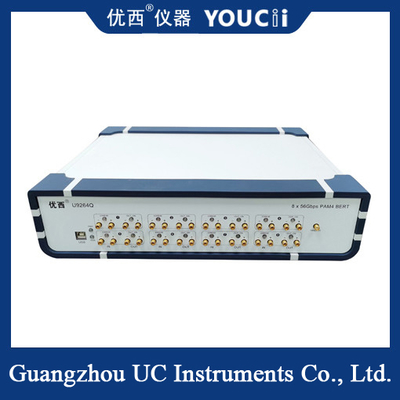

เครื่องทดสอบรหัสข้อผิดพลาด 400G PM4 BERT อิสระหรือการทดสอบซิงโครนัสแปดทาง
ลักษณะการทำงาน:
1. โหมดการเข้ารหัสสัญญาณ: NRZ และ PAM4 ซึ่งสามารถสลับระหว่างสัญญาณ NRZ และ PAM4 ได้อย่างอิสระ
2 เอาต์พุตซิงโครนัสแปดช่องสัญญาณที่ใช้ในการทดสอบผลิตภัณฑ์ 6.144G, 10G, 40G, 100G, 200G และ 400G การทดสอบข้อผิดพลาดสามารถทดสอบซิงโครนัสอิสระหรือแปดช่องสัญญาณ
3, รองรับการตรวจจับข้อผิดพลาดอย่างต่อเนื่องและการตรวจสอบข้อผิดพลาดเวลา, รองรับฟังก์ชั่น FEC ของฮาร์ดแวร์ KP4 / KR4
5, ความถี่นาฬิกาของการแบ่งความถี่เริ่มต้น 4, รองรับไตรมาส, 1/8, 1/16, 1/32, 1, 64, 1 / ความถี่มากกว่า 128 คะแนน
6, โหมดการสื่อสาร: USB ถึง HIDไม่จำเป็นต้องใช้ไดรเวอร์ซอฟต์แวร์คอมพิวเตอร์ส่วนบนของพีซีสื่อสารกับอุปกรณ์เพื่อตั้งค่ามิเตอร์ข้อผิดพลาดบิตและทดสอบอัตราข้อผิดพลาดบิต
รหัสข้อผิดพลาด 400G PM4 BERTข้อมูลจำเพาะ:
| เลขที่ |
พารามิเตอร์ |
ขั้นต่ำ |
ทั่วไป |
สูงสุด |
หน่วย |
| 1 |
โหมดการเข้ารหัสสัญญาณ |
NRZ/แพม4 | |||
| 2 |
อัตราข้อมูล |
6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 น | Gbps |
| 3 |
ประเภทรหัส |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,ผู้ใช้ PRBS13Q,SSPRQ,JP03A,JP03B | |||
| 4 |
เวลาขึ้นและลง(20% ถึง 80%) |
14 | 35 | ป.ล | |
| 5 |
การกลับรูปแบบ |
การกลับสัญญาณอัตโนมัติเมื่อสิ้นสุดการรับ |
|||
| 6 |
แอมพลิจูดเอาต์พุตของสัญญาณ (ปลายด้านเดียว) |
200 | 800 | 1,000 | เอ็มวี |
| 7 |
กระวนกระวายใจเอาต์พุตข้อมูล 25G (ร.ม.) |
500 | 700 | ฉ | |
| 8 |
อินเทอร์เฟซอินพุต/เอาต์พุตข้อมูล |
ดิฟเฟอเรนเชียล, คัปปลิ้ง AC, อิมพีแดนซ์ 50 โอห์ม, ตัวเมีย 2.92 มม. SMA |
|||
| 9 |
เอาต์พุตนาฬิกา |
0.2 | 6.64 | 13.28 น | กิกะเฮิรตซ์ |
| 10 |
ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว) |
50 | เอ็มวีพีพี | ||
| 11 |
กราฟตาเอาต์พุตข้อมูลจุดตัด NRZ |
49 | 50 | 52 | % |
| 12 |
PAM4 Eye Height (ความสูงต่อสายตา) |
80 | 110 | 200 | เอ็มวี |
| 13 |
ความเป็นเชิงเส้นของแผนที่ตา PAM |
0.95 | 0.98 | 1 | |
| 14 |
อุณหภูมิในการทำงาน |
10 | 25 | 50 | องศาเซลเซียส |
U9264Q 400G FR4 แผนภาพการเชื่อมต่อระบบทดสอบทั่วไป
