รายละเอียดสินค้า:
|
| เน้น: | เครื่องวัดแสงแบบ 4 ช่อง,เครื่องวัดแสงแบบความแม่นยำสูง |
||
|---|---|---|---|

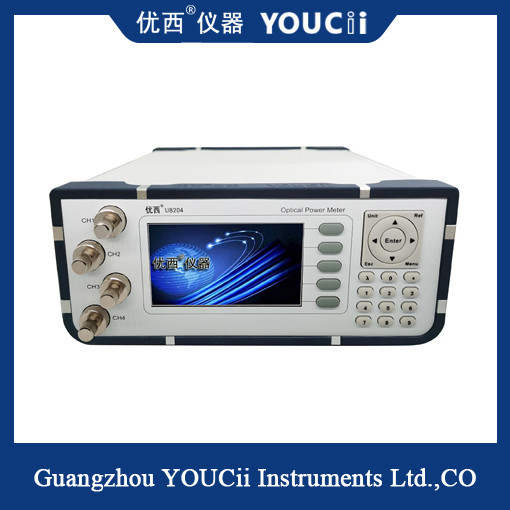

เครื่องวัดออปติคัลพลังงาน 4 แชนเนล อุปกรณ์ทดสอบออปติคัลความแม่นยำสูง
จิ๊กไฟเบอร์เปล่าเป็นอุปกรณ์เสริมสำหรับมิเตอร์วัดกำลังออปติคอล U8204 แบบสี่ช่อง ดังนั้นการทดสอบจึงสะดวกและรวดเร็วยิ่งขึ้นหน้าจอ LCD ความละเอียดสูงขนาดใหญ่แสดงพารามิเตอร์การวัด และปุ่มบนแผงควบคุมสามารถตั้งค่าพารามิเตอร์ได้โดยตรง ทำให้การทำงานง่ายมากเครื่องวัดพลังงานใช้วิธีการรับและประมวลผลข้อมูลแบบใหม่ ซึ่งมีช่วงการวัดพลังงานที่ใหญ่ขึ้น ความเร็วในการตอบสนองที่เร็วขึ้น และความเสถียรที่สูงขึ้น
คำอธิบายส่วนติดต่อผู้ใช้
1.หน้าจอแสดงผล
จอ LCD แสดงการวัดกำลังแสงตามเวลาจริง ความยาวคลื่นทำงาน ค่าอ้างอิงกำลัง และค่าเวลาเฉลี่ยของสองช่องสัญญาณ
2.คีย์
การดำเนินการควบคุมและการตั้งค่าพารามิเตอร์ของอุปกรณ์มิเตอร์ไฟฟ้าจะดำเนินการโดยการกดปุ่ม
3. ช่องอินพุตออปติคัล
อินเทอร์เฟซอินพุตสัญญาณเลเซอร์ อะแดปเตอร์สามารถเลือกการเชื่อมต่ออะแดปเตอร์ FC/PC หรือ FC/APC มาตรฐาน ซึ่งระบุโดยลูกค้าเมื่อซื้อผลิตภัณฑ์

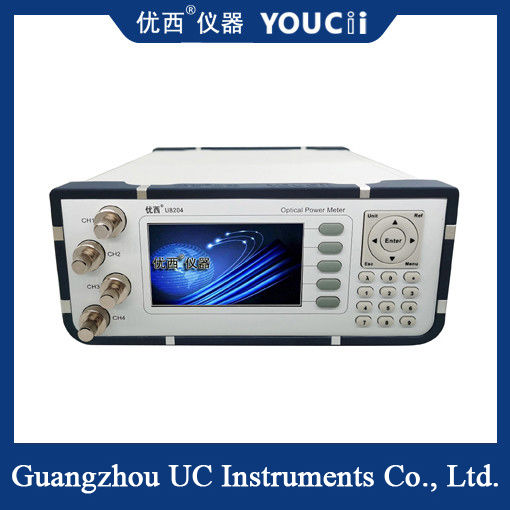

4.แผงด้านหน้าเครื่องยนต์หลัก
U8204 เครื่องวัดกำลังไฟฟ้าข้อมูลจำเพาะ
| 型 号 แบบอย่าง # | ยู8204 | |||
| จำนวนช่อง | 4 | |||
| ช่วงพลังงาน | +10 ~ -65dBm | |||
| ช่วงความยาวคลื่น | 850 ~ 1700 นาโนเมตร | |||
| ความยาวคลื่นการสอบเทียบ | 850/908/1270/1290/1310/1330/1510/1530/1550/1570 นาโนเมตร | |||
| ระยะเวลาการสุ่มตัวอย่าง | 100 เรา (10KHz) | |||
| ประเภทไฟเบอร์แอ็พพลิเคชัน | ขนาดมาตรฐาน SM และ MM สูงสุดถึง 62.5 um core | |||
|
AbsoluteUncertainty (ความแม่นยำ) ที่เงื่อนไขอ้างอิง |
± 4% (1200 นาโนเมตร ~ 1610 นาโนเมตร) | |||
|
ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่เงื่อนไขอ้างอิง |
<0.02 dB โดยทั่วไป | |||
| ลิเนียริตี้ (กำลัง) | ≤ ± 0.06 dB (1200 นาโนเมตร ~ 1610 นาโนเมตร, 0~ -50dBm) | |||
| ส่งคืนการสูญเสีย | > 40 เดซิเบล | |||
| อุณหภูมิในการทำงาน | 0 ～ +40℃ | |||
| อุณหภูมิในการจัดเก็บ | -30 ～ +80℃ | |||
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี | |||
| ขนาด | กว้าง 245 มม. สูง 105 มม. ลึก 320 มม | |||
| น้ำหนัก | 2.0 กก | |||
ผู้ใช้ถามคำถามต่อไปนี้
คุณวัดพลังงานแสงได้อย่างไร?
มาตรฐาน NIST สำหรับการวัดพลังงานทั้งหมดคือ ECPR หรือ pyroelectric radiometer ที่สอบเทียบด้วยไฟฟ้า ซึ่งจะวัดพลังงานแสงโดยการเปรียบเทียบพลังงานความร้อนของแสงกับพลังงานความร้อนที่รู้จักกันดีของตัวต้านทานทำการสอบเทียบที่ 850, 1300 และ 1550 นาโนเมตร
dBm ที่ดีสำหรับไฟเบอร์คืออะไร?
dBm ที่เป็นบวกหมายถึงพลังงานที่มากกว่า 1mw และค่าลบหมายถึงน้อยกว่า 1mwแหล่งเลเซอร์ที่ดีสำหรับลิงค์โหมดเดียวจะมีกำลังขับที่ ~ +3 ถึง +6 dBm - 2-4mw - เมื่อต่อเข้ากับไฟเบอร์VCSEL สำหรับลิงก์มัลติโหมดควรมีกำลังไฟประมาณ 0dBm - 1mw
