รายละเอียดสินค้า:
|
ช่วงความยาวคลื่น: | 850 ~ 1700 นาโนเมตร | ช่วงพลังงาน (dBm): | + 5 ~ -70 |
---|---|---|---|
ประเภทไฟเบอร์แอ็พพลิเคชัน: | มาตรฐาน SM และ MM | ส่งคืนการสูญเสีย: | > 40 เดซิเบล |
อินเทอร์เฟซการสื่อสาร: | ยูเอสบี | อินเทอร์เฟซอินพุตออปติคัล: | รองรับข้อต่อไฟเบอร์เปลือยหรืออะแดปเตอร์ FC/LC/SC |
เน้น: | 1700Nm Optical Power Meter,ความเร็วสูง 850Nm Optical Power Meter |

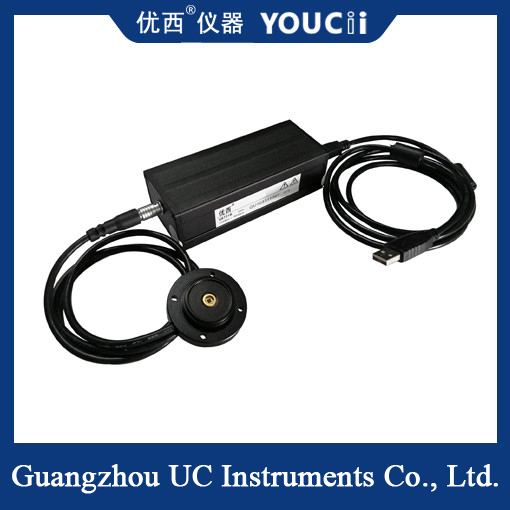

เครื่องวัดพลังงานแสงความเร็วสูง PD ช่วงพลังงานภายนอก + 5 ~ -70
โมดูลมิเตอร์วัดพลังงานแสงความเร็วสูง U8721 สามารถใช้ในองค์ประกอบ DWDM แบบแบ่งความยาวคลื่นที่มีความแม่นยำสูง, องค์ประกอบ AWG ของท่อนำคลื่นแบบตะแกรงแบบออปติคอล, องค์ประกอบ PLC ท่อนำคลื่นแสงแบบระนาบ, WSS, OPM, DPSK, เครื่องขยายสัญญาณออปติคัล EDFA และแอปพลิเคชันการวัดใยแก้วนำแสงทั่วไปอื่น ๆเมื่อเปรียบเทียบกับมิเตอร์ไฟฟ้า Guangzhou Youxi ประเภทอื่น U8721 มีลักษณะของการสุ่มตัวอย่างความเร็วสูงและรูปร่างที่เล็ก ซึ่งเหมาะอย่างยิ่งสำหรับการประกอบระบบสุ่มตัวอย่างมิเตอร์ไฟฟ้าแบบหลายช่องสัญญาณ
ลักษณะผลิตภัณฑ์:
เริ่มต้นอย่างรวดเร็ว มีความแม่นยำในการวัดสูง
range ช่วงการวัดพลังงานไดนามิกที่กว้าง
ช่วงพลังงานและหมายเลขช่องสัญญาณที่หลากหลาย
interface อินเทอร์เฟซการสื่อสาร USB ความเร็วสูงและสะดวก
ราคาไม่แพง
ข้อมูลจำเพาะ
แบบอย่าง # |
U8721B | ||||
องค์ประกอบเซ็นเซอร์ | อินก่าแอส | ||||
ช่วงความยาวคลื่น | 850 ~ 1700 นาโนเมตร | ||||
ความยาวคลื่นการสอบเทียบ | 850 / 980 / 1310 / 1510~1640nm การสอบเทียบอย่างต่อเนื่อง | ||||
ช่วงพลังงาน (dBm) | + 5 ~ -70 | ||||
ระยะเวลาการสุ่มตัวอย่างพลังงาน (อัตรา) |
100 เรา (10KHz) | ||||
ประเภทไฟเบอร์แอ็พพลิเคชัน | มาตรฐาน SM และ MM | ||||
อินเทอร์เฟซอินพุตออปติคัล | รองรับข้อต่อไฟเบอร์เปลือยหรืออะแดปเตอร์ FC/LC/SC | ||||
แน่นอน ความไม่แน่นอน (ความถูกต้อง) ที่เงื่อนไขอ้างอิง |
± 4% (1200 นาโนเมตร ~ 1610 นาโนเมตร) | ||||
ญาติ ความไม่แน่นอน (ความถูกต้อง) ที่เงื่อนไขอ้างอิง |
< 0.02 dB ค่าทั่วไป | ||||
ลิเนียริตี้ (กำลัง) | ≤± 0.06dB (1200 ~ 1610 นาโนเมตร, + 0 ~ -60dBm) | ||||
ส่งคืนการสูญเสีย | >40 เดซิเบล | ||||
อินเทอร์เฟซการสื่อสาร | ยูเอสบี | ||||
ระยะเวลาการสอบเทียบ | 2 ปี | ||||
อุณหภูมิในการทำงาน | 0 ~ +40 ℃ | ||||
อุณหภูมิในการจัดเก็บ | -30 ~ +80 ℃ | ||||
ขนาด | สูง 52 มม. กว้าง 60 มม. ลึก 150 มม | ||||
น้ำหนัก | 1.0 กก |
คำอธิบาย:
U8721A ส่วนใหญ่จะใช้สำหรับการตรวจสอบพลังงานแสงความเร็วสูง
U8721B พื้นผิวไวแสง PD ภายนอก ส่วนใหญ่ใช้สำหรับการวัดการสแกนเชิงพื้นที่
U8721C การสแกนแบบซิงโครนัสที่รวดเร็ว ส่วนใหญ่ใช้ในระบบการวัดการสแกนความยาวคลื่น DWDM/AWG
U8721D การสแกนแบบซิงโครนัสที่รวดเร็วพร้อมเอาต์พุตอะนาล็อก BNC
U8721H การสแกนแบบซิงโครนัสที่รวดเร็วสำหรับการตรวจจับพลังงานสูง
