รายละเอียดสินค้า:
|
| องค์ประกอบเซ็นเซอร์: | อินก่าแอส | ความยาวคลื่นการสอบเทียบ: | 850 / 980 / 1310 / 1510~1640nm การสอบเทียบอย่างต่อเนื่อง |
|---|---|---|---|
| ความไม่แน่นอนสัมบูรณ์ (ความแม่นยำ) ที่สภาวะอ้างอิง: | ± 4% (1200 นาโนเมตร ~ 1610 นาโนเมตร) | ความไม่แน่นอนสัมพัทธ์ (ความแม่นยำ) ที่เงื่อนไขอ้างอิง: | < 0.02 dB ค่าทั่วไป |
| อินเทอร์เฟซการสื่อสาร: | ยูเอสบี | ลิเนียริตี้ (กำลัง): | ≤± 0.06dB (1200 ~ 1610 นาโนเมตร, + 0 ~ -60dBm) |
| เน้น: | เครื่องวัดพลังงานแสง USB,เครื่องวัดพลังงานแสง 60dBM |
||

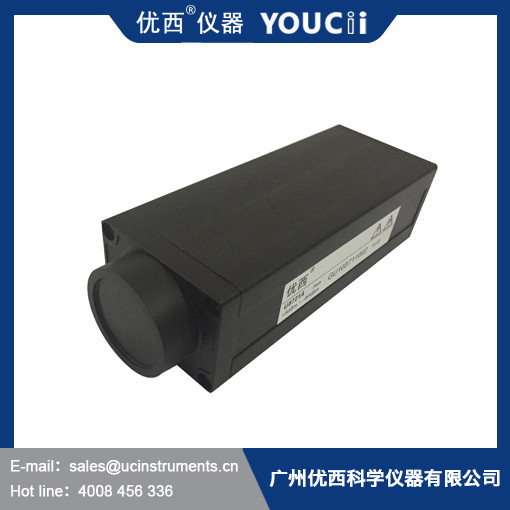

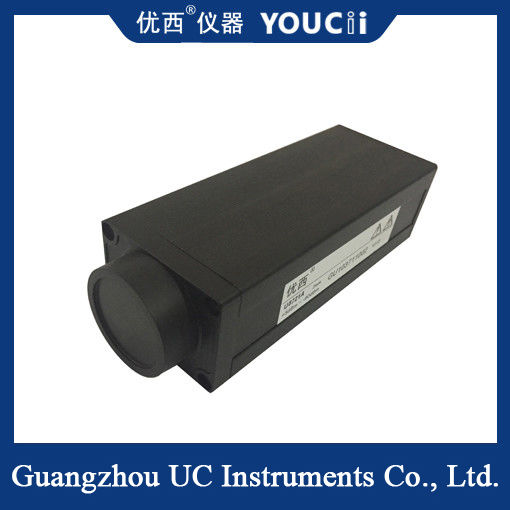

เครื่องตรวจสอบเครื่องวัดพลังงานแสง USB + 5 ~ -80/+ 25 ~ -60dBM
โมดูลเครื่องวัดพลังงานแสงความเร็วสูง U8721 สามารถใช้ได้ในองค์ประกอบ DWDM ที่แยกความยาวคลื่นความแม่นยําสูงองค์ประกอบ PLC ปัจจัยนําคลื่นทางแสงแบบเรียบ, WSS, OPM, DPSK, เครื่องขยายแสง EDFA และการใช้งานในการวัดไฟเบอร์แสงทั่วไปอื่น ๆเมื่อเปรียบเทียบกับเครื่องวัดพลังงาน Guangzhou Youxi ประเภทอื่นๆ เครื่องวัดพลังงาน U8721 มีลักษณะของการเก็บตัวอย่างเร็วและมีรูปร่างเล็กซึ่งเหมาะสําหรับการประกอบระบบการเก็บตัวอย่างของเครื่องวัดพลังงานทางออนไลน์หลายช่องทาง.
U8721 เป็นเครื่องวัดพลังงานทางออนไลน์แบบ USB ที่มีระยะไดนามิกสูงถึง 85dB ความแม่นยําในการวัดพลังงานต่ําสูง และอัตราการเก็บตัวอย่าง 1KHz
การใช้งาน
การทดสอบอุปกรณ์ PLC
การวัดความสูญเสียการใส่และความสูญเสียการกลับ
หน่วยตรวจจับไฟเบอร์ออปติก การทดสอบสายไฟเบอร์ออปติก
การวัดความสูญเสียที่ขึ้นอยู่กับการขั้วโลก (PMD และ PDL)
✅ไฟเบอร์ออปติก การสื่อสาร การทดสอบห้องปฏิบัติการ R & D
กติกาสินค้า
|
รุ่น # |
U8721A | ||||
| เซ็นเซอร์ | InGaAs | ||||
| ระยะความยาวคลื่น | 850 ~ 1700 nm | ||||
| ความยาวคลื่นการปรับ | 850 / 980 / 1310 / 1510 ~ 1640nm การปรับระดับต่อเนื่อง | ||||
| ระยะกําลัง (dBm) | + 5 ~ -65 | ||||
|
ระยะเวลาการเก็บตัวอย่างพลังงาน ((อัตรา) |
100 us ((10KHz) | ||||
| ประเภทเส้นใยการใช้งาน | SM และ MM มาตรฐาน | ||||
| อินเตอร์เฟซการเข้าทางออปติก | การสนับสนุนสานเส้นใยเปล่าหรือ FC/LC/SC Adapter | ||||
|
เสมอ ความไม่แน่นอน (ความแม่นยํา) ในสภาพมาตรฐาน |
± 4% (1200 nm ~ 1610 nm) | ||||
|
สัมพันธ์ ความไม่แน่นอน (ความแม่นยํา) ในสภาพมาตรฐาน |
< 0.02 dB ค่าเฉพาะ | ||||
| ความเป็นเส้นตรง (พลังงาน) | ≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| ผลกําไรเสีย | >40 dB | ||||
| อินเตอร์เฟซการสื่อสาร | USB | ||||
| ระยะเวลาการปรับ | 2 ปี | ||||
| อุณหภูมิการทํางาน | 0 ~ +40°C | ||||
| อุณหภูมิในการเก็บ | -30 ~ +80°C | ||||
| ขนาด | 52mm H,60 mm W,150 mm D | ||||
| น้ําหนัก | 1.0 กิโลกรัม | ||||
หมายเหตุ:
คําอธิบาย: U8721A ใช้เป็นหลักในการติดตามพลังงานทางแสงความเร็วสูง
U8721B ด้านนอกของผิวที่มีความรู้สึกต่อแสง PD ใช้หลักๆในการวัดการสแกนแสงในพื้นที่
U8721C การสแกนสมองเร็วถูกใช้เป็นหลักในระบบวัดการสแกนความยาวคลื่น DWDM / AWG
U8721D การสแกนพร้อมกันอย่างรวดเร็ว ด้วยผลิตแบบแอนาล็อก BNC
