รายละเอียดสินค้า:
|
| อินเตอร์เฟสการจัดการการสื่อสาร/เครือข่าย: | USB | อุณหภูมิการทํางาน: | -20℃ ถึง +50℃ |
|---|---|---|---|
| อุณหภูมิในการจัดเก็บ: | -40℃ ถึง +85℃ | ความชื้นในสภาพแวดล้อมการทำงาน: | 20% ถึง 80% |
| เก็บความชื้น: | 5% ถึง 90% | ขนาดรวม: | 235W×55H×255L(มม.) |
| น้ําหนัก: | น้อยกว่า 2 กก | ||
| เน้น: | เครื่องทดสอบข้อผิดพลาดบิตสี่ช่องสัญญาณ 10G,เครื่องทดสอบข้อผิดพลาดบิตสี่ช่องสัญญาณ 9.953Gbps |
||
10G เครื่องทดสอบความผิดพลาดบิต 4 ช่องทาง BERT รองรับอัตราหลาย 10Gbps

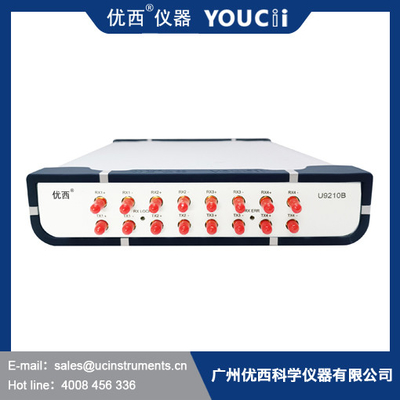

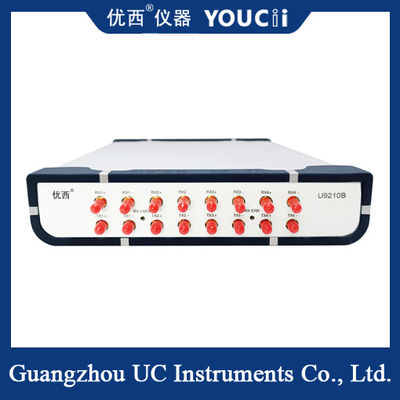

U9210B เครื่องทดสอบความผิดพลาดบิตลําดับเป็นเครื่องทดสอบความผิดพลาดบิตทั่วไปที่ออกแบบมาสําหรับส่วนประกอบการสื่อสารดิจิตอลความเร็วสูงและการทดสอบระบบ
เครื่องทดสอบความผิดพลาดบิตลําดับให้ฟังก์ชันของการเกิดขึ้นของชนิดรหัสและการตรวจพบความผิดพลาดบิตด้วยอัตราสูงสุด 11.3Gbps กับผลงานที่คุ้มค่าสูงสุดเครื่องวิเคราะห์ให้บริการสี่ประตูไฟฟ้าความแตกต่าง (สูงสุด 11.3Gbps) สําหรับการทดสอบความผิดพลาดบิต
U9210B มีโครงสร้างคอมแพคต์และขนาดเล็ก การสนับสนุนสําหรับอินเตอร์เฟซการสื่อสาร USB หรือ Ethernet ทําให้การบูรณาการในสภาพแวดล้อมการทดสอบอัตโนมัติเรียบร้อยขึ้น
อินเตอร์เฟซการทํางานของเครื่องทดสอบความผิดพลาดบิตลําดับ U9210B เหมาะสําหรับระบบปฏิบัติการ Windows-XP/WIN7/WIN8/WIN10 โดยใช้การทํางานของผู้ใช้ PC และอินเตอร์เฟสการแสดงภาพกราฟฟิกมันสะดวกมากสําหรับห้องปฏิบัติการหรือบรรยากาศการทํางานสายการผลิต. สามชุดต่อไปนี้ถูกใช้ superimposed กับ 12 ช่องทางการทดสอบอินเตอร์เฟซ:
U9210B คุณสมบัติเครื่องทดสอบความผิดพลาดบิตลําดับ
· เครื่องกําเนิดรหัส 9.953Gbps ถึง 11.3Gbps และเครื่องตรวจสอบความผิดพลาด
· ความรู้สึกในการเข้าน้อยกว่า 50 mVpp
· การสynchronize รูปแบบบิตเร็ว
· อินทิวเทชั่นของอินเตอร์เฟซและระบบปฏิบัติการ Windows
· รองรับคําสั่งการควบคุมทางไกล
การเลือกรหัสแบบมาตรฐาน:
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31
การสนับสนุนมาตรฐานและอัตรา
9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps
อินเตอร์เฟซการสื่อสาร / การจัดการเครือข่าย
ความต้องการไฟฟ้า
U9210B ตรงกับกฎระเบียบระดับความแรงเกินระดับ II ความแรงกระชับกําลังทํางาน 100 ~ 240V ความแรงกระชับกําลัง AC ระยะความถี่ 48 ~ 66Hz ความแรงกระชับกําลังทํางาน 115Vกระแสการบริโภคสูงสุด 230mA; เมื่อความดันการทํางานคือ 230V, กระแสการบริโภคสูงสุดคือ 120mA
พอร์ต USB
อินเตอร์เฟซ USB เป็นอินเตอร์เฟสแบบ B แบบสมาธิ 4 หลัก สามารถเชื่อมต่อกับ UC9210B และ PC และเครื่องมือสามารถควบคุมด้วยโปรแกรมการติดตาม
สายเชื่อม USB
ความยาวของเคเบิล USB ไม่สามารถเกิน 5 เมตร. ไม่เช่นนั้น, เพียงผู้ขยายอุปกรณ์ล้อม USB ของผู้บริษัทที่สามเท่านั้นที่สามารถใช้ได้. โดยทั่วไป, ความยาวขยายสูงสุดสามารถถึง 50 เมตร.
น้ําหนักของ
ต่ํากว่า 2 กิโลกรัม
หลักการทํางานของเครื่องวัดความผิดพลาด
การสื่อสารทางออนไลน์กําลังกลายเป็นพลังหลักของเทคโนโลยีสื่อสาร เนื่องจากข้อดีของการสูญเสียการส่งสัญญาณที่ต่ํา, ความจุของข้อมูลที่ใหญ่และอัตราการส่งสัญญาณที่เร็วและโมดูลออปติกส์กําลังถูกใช้อย่างแพร่หลายมากขึ้น.ด้วยการเร่งอัตราการส่งสัญญาณ ความผิดพลาดบิตจะเกิดขึ้นในระบบการสื่อสารทางออนไลน์ความเร็วสูง เนื่องจากความอ่อนแอ การกระจายและปัญหาอื่น ๆดังนั้นมันจึงสําคัญมากที่จะวัดอัตราความผิดพลาดของบิตของโมดูลออปติกส์อย่างแม่นยําและมีประสิทธิภาพ.แล้วเครื่องวัดความผิดพลาดบิตทํางานยังไง
หลักการทดสอบความผิดพลาด
วัตถุประสงค์ของการทดสอบความผิดพลาดโดยทั่วไปคือระบบการถ่ายทอดคําที่แสดงผล ซึ่งสามารถเข้าใจได้ว่าเป็นช่องทางในการถ่ายทอดข้อมูลดิจิตอลแผนผังพื้นฐานของโครงสร้างการทดสอบความผิดพลาดถูกสร้างขึ้นโดยการเชื่อมต่อเครื่องกําเนิดรหัสกับปลาย input ของวัตถุที่ทดสอบและปลายผลิตของวัตถุที่ทดสอบกับเครื่องตรวจสอบความผิดพลาด.
