รายละเอียดสินค้า:
|
| การรับประกัน: | 1 ปี | ส่งคืนการสูญเสีย: | > 45 เดซิเบล |
|---|---|---|---|
| ความแม่นยำในการลดทอน: | ≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 dB (0 ~ 25 dB พร้อมระบบควบคุมกำลังไฟ) | ประเภทตัวเชื่อมต่อ: | ขั้วต่อ FC/UPC |
| เวลาตกตะกอน: | 100ms | พลัง: | 100~240 โวลต์ |
| ขนาด: | กว้าง 235 มม. สูง 55 มม. ลึก 320 มม | เวลาเฉลี่ยของจอภาพ PM: | 1~1000มิลลิวินาที |
| เน้น: | ตัวลดทอนแสงแบบปรับได้ 8CH,ตัวลดทอนแสงแบบปรับได้ 4Ch |
||

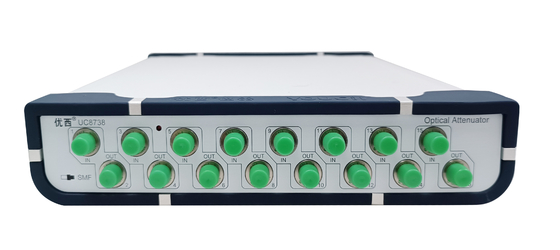

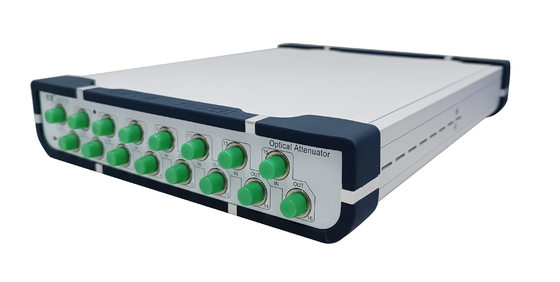

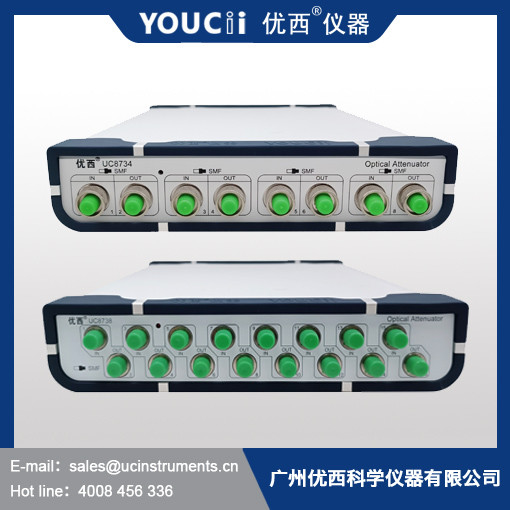

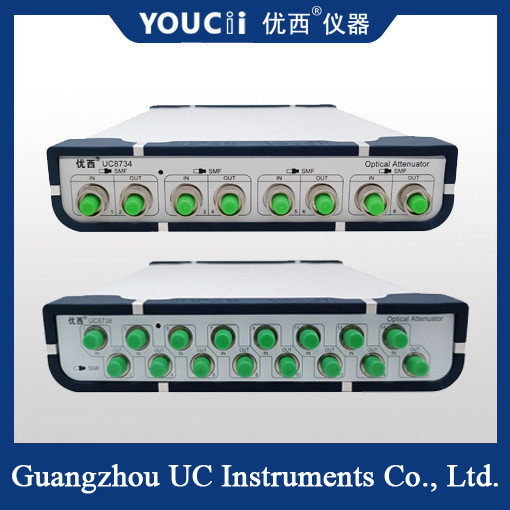

4Ch 8CH Variable Optical Attenuator การลดทอนการสื่อสารด้วยแสง
ควรใช้
โมดูลออปติคัลที่ใช้งานอยู่/การทดสอบอุปกรณ์ออปติคัล:
ในการวัดข้อผิดพลาดหลายช่องสัญญาณของโมดูลตัวรับส่งสัญญาณแสง การวัดข้อมูลแบบขนานจะเกิดขึ้นจริงวิญญาณในโมดูลรับแสง
ในการวัดความไว กำลังไฟฟ้าเข้าแบบออปติคัลจะรวดเร็วและแม่นยำในแบบคู่ขนานเวลาความเสถียรของการควบคุมพลังงานแสง 200ms,
ปรับปรุงประสิทธิภาพการทดสอบอย่างมาก
การทดสอบการรวมเครือข่ายการสื่อสารด้วยแสง:
ทดสอบประสิทธิภาพการส่งผ่านเครือข่ายและฟังก์ชันการจัดการเครือข่ายในการรวมเครือข่ายการสื่อสารด้วยแสง
คุณสมบัติของสินค้า:
การลดทอนแบบออปติคัลและเอาต์พุตพลังงานแบบออปติกสามารถตั้งค่าได้อย่างรวดเร็วและแม่นยำ และเวลาในการทำให้เสถียรของการควบคุมพลังงานแบบออปติคอลน้อยกว่า 100 มิลลิวินาที
มีการตั้งค่าตัวลดทอนแบบหลายช่องสัญญาณในเวลาเดียวกัน วัดพอร์ตหลายพอร์ตพร้อมกัน ช่วยประหยัดเวลาในการวัดได้มาก
เครื่องวัดพลังงานแสงความแม่นยำสูงในตัวช่วยให้มั่นใจได้ถึงเสถียรภาพและความแม่นยำของการตรวจสอบพลังงาน
ใช้งานง่าย, อินเทอร์เฟซผู้ใช้แบบกราฟิกที่ใช้งานง่าย, ดูตัวอย่างข้อมูลหลายช่องทางพร้อมกัน, สถานะการทดสอบได้อย่างรวดเร็ว;
ขนาดเล็ก โครงสร้างกะทัดรัดสามารถปรับแต่งอุปกรณ์หลายเครื่องสำหรับการใช้งานแบบเรียงซ้อนเพื่อขยายจำนวนช่องสัญญาณ
ข้อมูลจำเพาะ
| แบบอย่าง # | U8738 | |
| ช่วงตัวลดทอน | 0~40 เดซิเบล | |
| ความยาวคลื่นการสอบเทียบ |
1270/1286/1290/1295/1300/1305/ 1310/1330/1510/1530/1550/1570 นาโนเมตร |
|
| การสูญเสียการแทรก | ≤1.5เดซิเบล | |
| ประเภทไฟเบอร์ | 9/125 um โหมดเดียว | |
| ประเภทตัวเชื่อมต่อ | ขั้วต่อ FC/UPC | |
| ความแม่นยำในการลดทอน |
≤ ± 0.1 เดซิเบล (0 ~ 25 เดซิเบล) ≤ ± 0.02 dB (0 ~ 25 dB พร้อมการควบคุมกำลังไฟ) |
|
| การทำซ้ำ | ≤ ±0.02 เดซิเบล | |
| เวลาเฉลี่ยของจอภาพ PM | 1~1000มิลลิวินาที | |
| เวลาตกตะกอน | 100ms | |
| ความเร็วในการเปลี่ยนการลดทอน | 0.1 ~ 50 เดซิเบล/วินาที | |
| ส่งคืนการสูญเสีย | > 45 เดซิเบล | |
| กำลังไฟฟ้าเข้าที่ปลอดภัยสูงสุด | +20dBm | |
| อินเทอร์เฟซการสื่อสาร | RS232, USB, RJ45 ควบคุมโดยพีซี | |
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี | |
| อุณหภูมิในการทำงาน | 0～ +40℃ | |
| อุณหภูมิในการจัดเก็บ | -30～+80℃ | |
| พลัง | 100~240 โวลต์ | |
| ขนาด | กว้าง 235 มม. สูง 55 มม. ลึก 320 มม | |
| น้ำหนัก | 3.0 กก | |
ข้อกำหนดแหล่งจ่ายไฟ AC
เครื่องมือนี้สอดคล้องกับข้อกำหนดของ Overvoltage class IIแรงดันไฟฟ้าที่ใช้งานได้คือ 100 ~240V AC แรงดันไฟฟ้า, ช่วงความถี่ 48-66Hz, แรงดันไฟฟ้าที่ใช้งานได้ 115V เมื่อ, กระแสการบริโภคสูงสุดคือ 230mA;แรงดันไฟฟ้า 230V สูงสุด
กระแสบริโภคสูงสุดคือ 120mA
สายไฟ
ตามมาตรฐานความปลอดภัยสากล อุปกรณ์นี้ติดตั้งสายไฟแบบ 3 คอร์ที่ตรงตามมาตรฐานระดับประเทศต่อสายไฟเท่านั้น เสียบเข้ากับเต้ารับไฟฟ้าที่มีสายดิน
ไฟแสดงสถานะ
ไฟแสดงสถานะการทำงานจะสว่างขึ้นเมื่อเปิดเครื่อง
คำอธิบายอินเทอร์เฟซการสื่อสาร

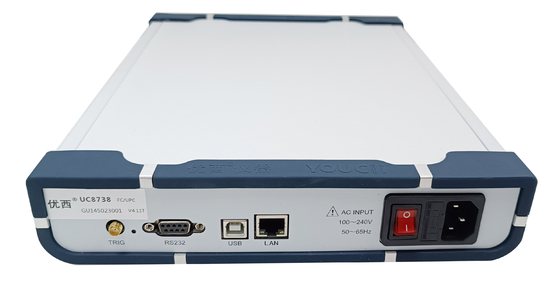

มีพอร์ตสื่อสารสองพอร์ตที่แผงด้านหลังของอุปกรณ์ ได้แก่ อินเทอร์เฟซ USB และอินเทอร์เฟซ RS232
ไฟแสดงสถานะเพาเวอร์
ไฟแสดงสถานะการทำงานจะสว่างขึ้นเมื่ออุปกรณ์ได้รับพลังงาน
สายสื่อสาร USB
ความยาวของสาย USB ต้องไม่เกิน 5 เมตรมิฉะนั้นจะสามารถใช้ได้เฉพาะบุคคลที่สามเท่านั้น
"ตัวขยายอุปกรณ์ต่อพ่วง USB" โดยทั่วไปความยาวส่วนขยายสูงสุดสามารถถึง 50 เมตร
พอร์ตอนุกรม RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกตั้งค่าเป็นค่าคงที่ต้องตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ให้ตรงกับเครื่องมือ
ค่าการตั้งค่าพารามิเตอร์
พารามิเตอร์คงที่:
อัตรารับส่งข้อมูล: 115200
จำนวนหลัก: 8
ตรวจสอบ: ไม่มี
หยุดหลัก: 1
อินเทอร์เฟซ RS232
อินเทอร์เฟซ RS232
