รายละเอียดสินค้า:
|
| องค์ประกอบเซ็นเซอร์: | อินก่าแอส | ช่วงพลังงาน: | + 5 ~ -70 dBm 0~60 เดซิเบล |
|---|---|---|---|
| ความแม่นยำสัมพัทธ์ – การสูญเสียกลับ: | ± 0.4 เดซิเบล | ความแม่นยำของพลังสัมบูรณ์: | ± 0.2 เดซิเบล |
| อินเตอร์เฟซ: | RS232 | อุณหภูมิในการทำงาน: | 0～ +40℃ |
| ระยะเวลาการสอบเทียบใหม่: | 2 ปี | น้ำหนัก: | 3.5 กก |
| เน้น: | RS232 Insert Return Loss Meter,70dB Optical Insert Return Loss Meter |
||
UC8523 อุปกรณ์ทดสอบการสื่อสารด้วยแสงสำหรับเครื่องวัดการสูญเสียการส่งคืน
ข้อมูลจำเพาะ
| แบบอย่าง # | UC8523B+UC88201 |
| องค์ประกอบเซ็นเซอร์ | อินก่าแอส |
| ช่วงความยาวคลื่นการทำงาน | 1310/1550นาโนเมตร |
| ช่วงพลังงาน | + 5 ~ -80 dBm |
| คืนค่าการสูญเสีย | 0~70 เดซิเบล |
| ประเภทไฟเบอร์แอ็พพลิเคชัน | มาตรฐานเอสเอ็ม |
| ความแม่นยำสัมพัทธ์ – การสูญเสียกลับ | ± 0.4 เดซิเบล |
| ความแม่นยำของพลังสัมบูรณ์ | ± 0.2 เดซิเบล |
| ความแม่นยำสัมพัทธ์ – การสูญเสียการแทรก | < 0.02 dB โดยทั่วไป |
| อินเตอร์เฟซ | RS232 |
| พลัง | 100 ~ 240 โวลต์ ไฟฟ้ากระแสสลับ |
| อุณหภูมิในการทำงาน | 0～ +40℃ |
| อุณหภูมิในการจัดเก็บ | -30～+80℃ |
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี |
| ขนาด | กว้าง 245 มม. × สูง 105 มม. × ลึก 320 มม |
| น้ำหนัก | 3.5 กก |
ภาพรวมของ

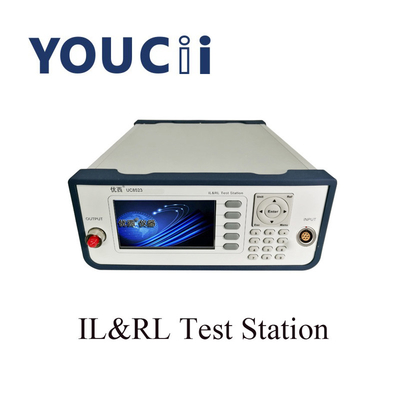

UC8523B เครื่องมือวัดความสูญเสียของปลั๊กแหล่งกำเนิดแสงแบบคู่เป็นแบบตั้งโต๊ะ จอแสดงผลคริสตัลเหลว เต้ารับแหล่งกำเนิดแสงเดี่ยว (อะแดปเตอร์ FC/APC) การวัดการสูญเสียของปลั๊กไฟ การสูญเสียย้อนกลับ และการวัดโดยตรงของเครื่องมือวัดพลังงานแบบออปติก
เครื่องมือนี้เหมาะสำหรับการทดสอบส่วนประกอบการสื่อสารด้วยแสง การตรวจสอบการติดตั้ง โดยเฉพาะอย่างยิ่งการวัดปลั๊กต่อของสายไฟระบบสามารถสร้างขึ้นในแหล่งกำเนิดแสงความยาวคลื่นคงที่สองแหล่งใดก็ได้
คำอธิบายส่วนติดต่อผู้ใช้
แผงด้านหน้าของโฮสต์
อินเทอร์เฟซเอาต์พุตออปติคัลคืออินเทอร์เฟซ FC/APC
แผงหลังของเจ้าบ้าน
ข้อกำหนดของแหล่งจ่ายไฟ
UC8523B เป็นไปตามกฎข้อบังคับเกี่ยวกับแรงดันไฟฟ้าเกินระดับ IIแรงดันไฟฟ้าที่ใช้งานได้คือ 100 ~ 240V AC แรงดันไฟฟ้า, ช่วงความถี่คือ 48 ~ 66Hz, แรงดันไฟฟ้าที่ใช้งานได้คือ 115V, ปริมาณการใช้สูงสุดในปัจจุบันคือ 230mA;เมื่อแรงดันไฟฟ้าใช้งานคือ 230V กระแสไฟฟ้าที่ใช้สูงสุดคือ 120mA
ช่องเสียบยูเอสบี
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับ UC8523 และ PC และเครื่องมือสามารถควบคุมได้ด้วยซอฟต์แวร์ตรวจสอบ
สายเชื่อมต่อ USB
ความยาวของสาย USB ต้องไม่เกิน 5 ม.มิฉะนั้น จะสามารถใช้ได้เฉพาะอุปกรณ์ต่อพ่วง USB ของบริษัทอื่นเท่านั้นโดยทั่วไป ความยาวส่วนขยายสูงสุดสามารถถึง 50 ม.
พอร์ตอนุกรม RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกตั้งค่าเป็นค่าคงที่การตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ต้องตรงกับการตั้งค่าพารามิเตอร์เครื่องมือ
