รายละเอียดสินค้า:
|
| ช่วง (dBm): | 0~45 /+5 ~ -70 | ความละเอียด (เดซิเบล): | 0.01/0.001 |
|---|---|---|---|
| ความยาวคลื่นการสอบเทียบ (นาโนเมตร): | 1270/1310/1490/1550/1610 นาโนเมตร | การสูญเสียการแทรก (dB): | ≤1.2 |
| ระยะเวลาการสอบเทียบใหม่: | 2 ปี | อุณหภูมิในการทำงาน (°C): | 0~ +40 |
| เน้น: | Channel Attenuator Optical Power Meter,ออปติคัลเพาเวอร์มิเตอร์ 45dB |
||

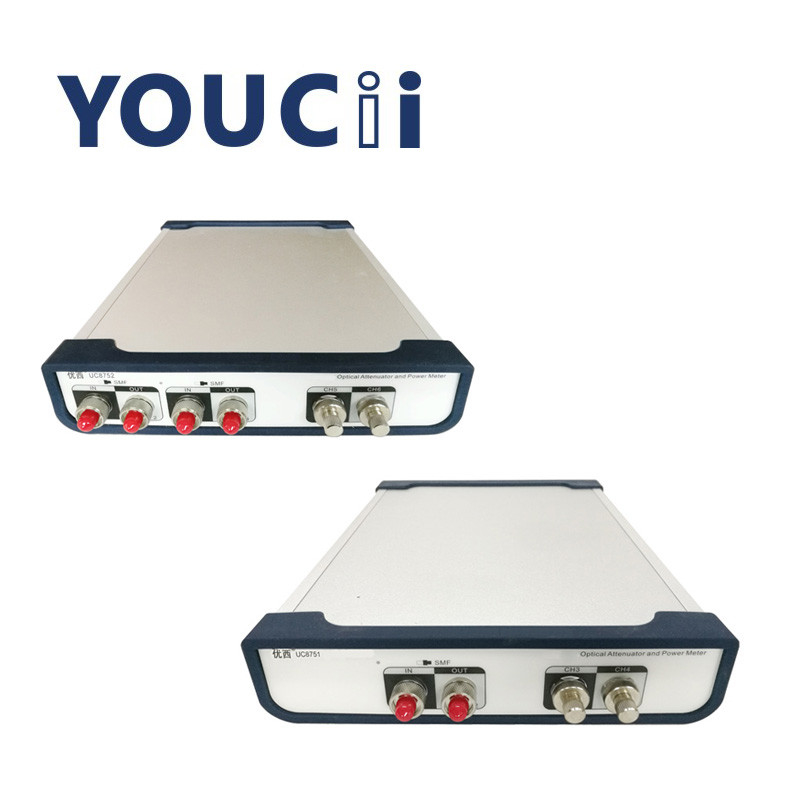

1/2 Channel Attenuator Optical Power Meter ช่วงการลดทอน 0~45dB
แอพพลิเคชั่น
การทดสอบตัวรับส่งสัญญาณแสง
ในการวัดข้อผิดพลาดหลายช่องสัญญาณของโมดูลรับส่งสัญญาณแสง การวัดข้อมูลแบบขนานจะเกิดขึ้นจริง
ในการวัดความไวของโมดูลรับออปติคัล จะมีอินพุตกำลังออพติคัลแบบขนาน รวดเร็ว และแม่นยำ
เวลาความเสถียรของการควบคุมพลังงานแสง 100 ms ปรับปรุงประสิทธิภาพการทดสอบอย่างมาก
การทดสอบแบบรวมของเครือข่ายออปติก
เมื่อรวมและทดสอบอุปกรณ์เครือข่ายเพื่อทดสอบประสิทธิภาพการส่งสัญญาณเครือข่ายและการจัดการเครือข่าย
คุณสมบัติ
การตั้งค่าการลดทอนและกำลังแสงที่รวดเร็วและแม่นยำ ตั้งเวลาได้: 100 มิลลิวินาที
OPM ที่มีความแม่นยำสูงในตัวช่วยให้มั่นใจได้ถึงความเสถียรและความแม่นยำ
ส่วนติดต่อผู้ใช้แบบกราฟิกที่เรียบง่ายและใช้งานง่าย แสดงตัวอย่างข้อมูลหลายช่อง สถานะการทดสอบได้อย่างรวดเร็ว
ข้อมูลจำเพาะ
| แบบอย่าง # | UC8751/UC8752 | |
| โหมดการทำงาน | โหมดการตั้งค่าการลดทอน | โหมดการตั้งค่าพลังงาน |
| พิสัย | 0~45 เดซิเบล | +5 ~ -70dBm |
| ปณิธาน | 0.01 เดซิเบล | 0.001 เดซิเบล |
| การทำซ้ำ |
±0.02 เดซิเบล (0 ~ 20 เดซิเบล) ±0.05 เดซิเบล (20~40 เดซิเบล) |
±0.02 เดซิเบล |
| ความยาวคลื่นการสอบเทียบ | 1270/1310/1490/1550/1610 นาโนเมตร | |
| ประเภทไฟเบอร์ | 9/125 um โหมดเดียว | SMF และ MMF |
| ประเภทตัวเชื่อมต่อ | ขั้วต่อ FC/UPC | ตัวเลือก FC/SC/LC |
| การสูญเสียการแทรก | ≤1.2เดซิเบล | |
| ความแม่นยำ (โดยการตรวจสอบพลังงานด้วยแสง) |
± 0.02 เดซิเบล (0 ~ 20 เดซิเบล) ±0.05 เดซิเบล (20~40 เดซิเบล) |
±0.02 เดซิเบล |
| เวลาเฉลี่ยของจอภาพ PM | 2 มิลลิวินาที ~ 1 วินาที | |
| เวลาตกตะกอน | 100ms | |
| ความเร็วในการเปลี่ยนการลดทอน | 0.1 ~ 50 เดซิเบล/วินาที | |
| ส่งคืนการสูญเสีย | > 45 เดซิเบล | |
| กำลังไฟฟ้าเข้าที่ปลอดภัยสูงสุด | +20dBm | +5dBm |
| ระยะเวลาการสอบเทียบใหม่ | 2 ปี | |
| อุณหภูมิในการทำงาน | 0～ +40℃ | |
| อุณหภูมิในการจัดเก็บ | -30～+80℃ | |
| พลัง | 100~240 โวลต์ | |
| ขนาด | กว้าง 235 มม. สูง 55 มม. ลึก 320 มม | |
| น้ำหนัก | 3.0 กก | |
ข้อกำหนดแหล่งจ่ายไฟ AC
เครื่องมือนี้สอดคล้องกับข้อกำหนดของ Overvoltage class IIแรงดันไฟฟ้าที่ใช้งานได้คือ 100 ~240V AC แรงดันไฟฟ้า, ช่วงความถี่ 48-66Hz, แรงดันไฟฟ้าที่ใช้งานได้ 115V เมื่อ, กระแสการบริโภคสูงสุดคือ 230mA;แรงดันไฟฟ้า 230V สูงสุด
กระแสบริโภคสูงสุดคือ 120mA
สายไฟ
ตามมาตรฐานความปลอดภัยสากล อุปกรณ์นี้ติดตั้งสายไฟแบบ 3 คอร์ที่ตรงตามมาตรฐานระดับประเทศต่อสายไฟเท่านั้น เสียบเข้ากับเต้ารับไฟฟ้าที่มีสายดิน
ไฟแสดงสถานะ
ไฟแสดงสถานะการทำงานจะสว่างขึ้นเมื่อเปิดเครื่อง
คำอธิบายอินเทอร์เฟซการสื่อสาร
มีพอร์ตสื่อสารสองพอร์ตที่แผงด้านหลังของอุปกรณ์ ได้แก่ อินเทอร์เฟซ USB และอินเทอร์เฟซ RS232
อินเทอร์เฟซ USB
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับเครื่องมือและพีซี และเครื่องมือสามารถควบคุมได้โดยซอฟต์แวร์ตรวจสอบ
พอร์ตอนุกรม RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกตั้งค่าเป็นค่าคงที่การตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ต้องตรงกับการตั้งค่าพารามิเตอร์เครื่องมือ
พารามิเตอร์คงที่:
อัตราบอด: 115,200
จำนวนหลัก: 8
ตรวจสอบ: ไม่มี
หมายเลขหยุด: 1
อินเทอร์เฟซ RS232
