รายละเอียดสินค้า:
|
| ช่วงอัตราข้อมูล (Gbps): | 0.155~11.3 | เวลาที่เพิ่มขึ้นของนาฬิกา (OC-192) (20%~80%) (ps): | 22.2~33.1 |
|---|---|---|---|
| เวลานาฬิกาตก(OC-192)(80%~20%)(ps): | 23.9~33.7 | การสูญเสียภายใน (mV) ของการตรวจจับสัญญาณ (LOS) (): | 5 (ความไวแสง)~128 (โอเวอร์โหลด) |
| อุณหภูมิในการทำงาน (℃): | -40~85 | ||
| เน้น: | โมดูลการกู้คืนนาฬิกา CDR,โมดูลการกู้คืนนาฬิกาอัตราเต็ม 10Gbps |
||

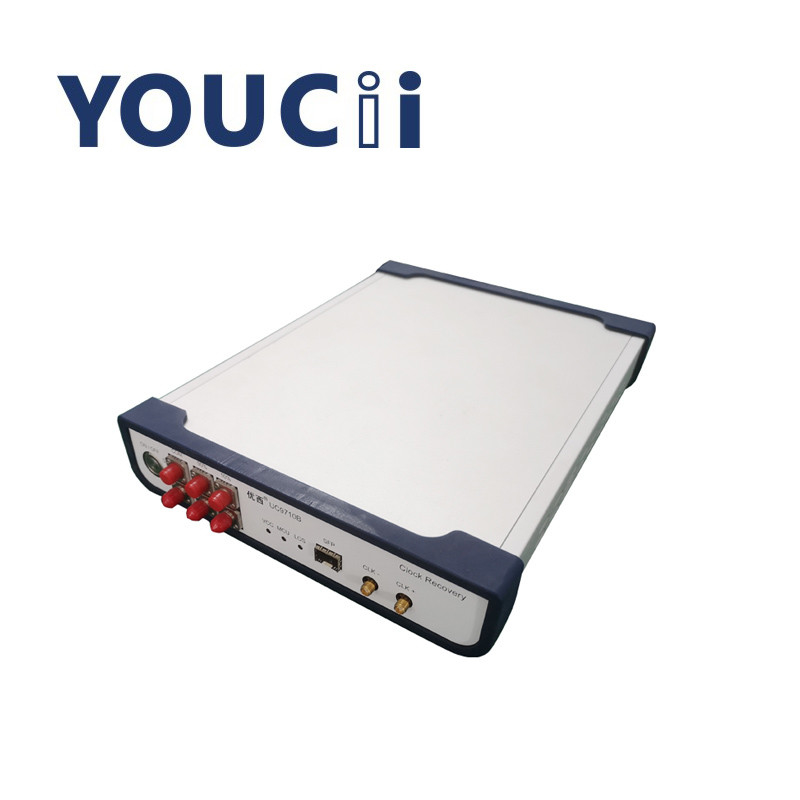

UC9710Bโมดูลการกู้คืนนาฬิกา CDR อัตราเต็ม 10Gbps อัตราที่ปรับได้
UC9710 CDR (Clock Recovery Module ) ส่วนใหญ่จะใช้ในการให้สัญญาณการกู้คืนนาฬิกาในสภาพแวดล้อมการทดสอบโดยไม่ต้องกระตุ้นนาฬิกา เพื่อที่จะใช้ออสซิลโลสโคปสุ่มตัวอย่างเพื่อทดสอบไดอะแกรมตาแสงของอุปกรณ์แอปพลิเคชันทั่วไปคือการทดสอบอุปกรณ์เครือข่ายออปติกหรือผลิตภัณฑ์ BOB ในแอปพลิเคชัน PONเนื่องจากอุปกรณ์โฟโตเมตริกเองไม่มีเอาต์พุตสัญญาณนาฬิกาแบ่งความถี่ จึงจำเป็นต้องกู้คืนสัญญาณนาฬิกาเพื่อกระตุ้นออสซิลโลสโคปสุ่มตัวอย่างเมื่อทำการทดสอบไดอะแกรมตาแบบออปติก
UC9710 CDR มีพอร์ตออปติคัล SFP ซึ่งเหมาะสำหรับ SFP แบบห่อหุ้ม SFP ทั่วไป, SFP+, OLT SFP และโมดูลออปติคัลอื่นๆต้องการเพียงจุดสิ้นสุดการรับของโมดูลออปติคัลเพื่อแปลงสัญญาณออปติคัลเป็นสัญญาณไฟฟ้า จากนั้นแยกและส่งสัญญาณนาฬิกาของสัญญาณไฟฟ้าออกสัญญาณนาฬิกาส่วนใหญ่จะใช้สำหรับสัญญาณทริกเกอร์ของออสซิลโลสโคปอุปกรณ์นี้ปรับให้เข้ากับอัตราได้เองและไม่ต้องการการกำหนดค่าซอฟต์แวร์
ข้อมูลจำเพาะ
| เลขที่ | ข้อมูลจำเพาะ | สูงสุด | นาที. | หน่วย. |
| 1 | ช่วงอัตราข้อมูล | 11.3 | 0.155 | Gbps |
| 2 | ช่วงความยาวคลื่น | 1600 | 800 | นาโนเมตร |
| 3 | ช่วงอินพุตออปติคัล (กำหนดโดยความไวของโมดูล) | +3 | -15 | เดซิเบล |
| 4 | เอาท์พุตที่กู้คืนช่วงสัญญาณนาฬิกาไฟฟ้า | 5.65 / 2.825 | 0.0775/0.03875 | กิกะเฮิรตซ์ |
| 5 | เอาท์พุทแอมพลิจูดนาฬิกาไฟฟ้า | 600 (ค่าปกติ) | เอ็มวีพีพี | |
| 6 | เวลาที่เพิ่มขึ้นของนาฬิกา (OC-192) (20%~80%) | 33.1 | 22.2 | ปล |
| 7 | เวลานาฬิกาตก (OC-192) (80%~20%) | 33.7 | 23.9 | ปล |
| 8 | กระวนกระวายใจเอาต์พุต (10.3125Gbps) | 1 (ค่าปกติ) | ปล | |
| 9 | ความถี่สัญญาณนาฬิกา (10.3125Gbpsrate หารด้วย 2/4) | 5.156 / 2.578 | 5.156 / 2.578 | กิกะเฮิรตซ์ |
| 10 | การตรวจจับการสูญเสียสัญญาณภายใน (LOS) | 128 (โอเวอร์โหลด) | 5 (ความไว) | เอ็มวี |
| 11 | แรงดันไฟ (แรงดันไฟเข้าของแหล่งจ่ายไฟภายนอก) | 5.5 | 4 | วี |
| 12 | อุณหภูมิในการทำงาน | 85 | -40 | ℃ |
เมื่อออสซิลโลสโคปสุ่มตัวอย่างทดสอบรูปแบบดวงตาและรูปคลื่นแสง จะต้องกระตุ้นโดยแหล่งเดียวกันกับสัญญาณที่วัดได้โมดูล CDR (การกู้คืนสัญญาณนาฬิกา) ส่วนใหญ่ใช้ในสภาพแวดล้อมการทดสอบที่ต้องใช้ออสซิลโลสโคปสุ่มตัวอย่างเพื่อทดสอบแผนที่ตาแบบออปติคอล แต่ไม่มีนาฬิกาทริกเกอร์การใช้งานทั่วไปคือการทดสอบอุปกรณ์เครือข่ายแบบออปติก หรือสำหรับผลิตภัณฑ์ BOB ในแอพพลิเคชั่น PON เนื่องจากอุปกรณ์ออปติกที่วัดได้นั้นไม่มีเอาต์พุตสัญญาณนาฬิกาการแบ่งความถี่จำเป็นต้องกู้คืนสัญญาณนาฬิกาเพื่อกระตุ้นออสซิลโลสโคปในการสุ่มตัวอย่างเมื่อทำการทดสอบรูปแบบดวงตาด้วยแสง
CDR นี้มาพร้อมกับพอร์ตออปติคัล SFP ซึ่งสามารถเชื่อมต่อกับ SFP ทั่วไป, SFP+, OLT SFP และโมดูลออปติคัลอื่นๆ ที่ห่อหุ้มอยู่ใน SFPจำเป็นต้องใช้เฉพาะปลายรับสัญญาณของโมดูลออปติคัล ซึ่งมีหน้าที่แปลงสัญญาณออปติคัลเป็นสัญญาณไฟฟ้า จากนั้นเครื่องมือจะแยกและส่งสัญญาณนาฬิกาของสัญญาณไฟฟ้าออกสัญญาณนาฬิกาส่วนใหญ่ใช้สำหรับกระตุ้นสัญญาณของออสซิลโลสโคป
