รายละเอียดสินค้า:
|
| Pattern: | PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16, PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. | โหมดการเข้ารหัสสัญญาณ: | NRZ/แพม4 |
|---|---|---|---|
| กระวนกระวายใจเอาต์พุตข้อมูล 25G (RMS): | 500 | อุณหภูมิในการทำงาน: | 10~50 |
| นาฬิกาออก (GHz): | 0.2~13.28 น | การรับประกัน: | 1 ปี |
| อินเทอร์เฟซอินพุตและเอาต์พุตข้อมูล: | ดิฟเฟอเรนเชียล, คัปปลิ้ง AC, อิมพีแดนซ์ 50 โอห์ม, ตัวเมีย 2.92 มม. SMA | PAM แผนภาพตาเชิงเส้น: | 0.95~1 |
| เน้น: | เครื่องทดสอบ PM4 BERT เครื่องทดสอบ BERT 400G,400G BERT Tester |
||

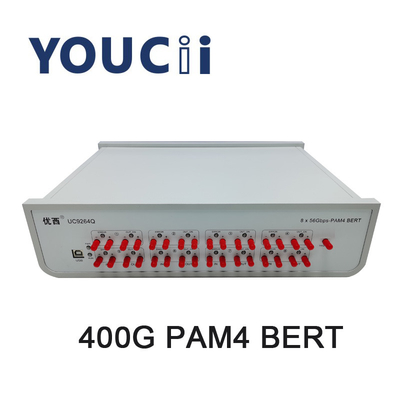

UC9264Q400G PM4 BERT Tester อัตรารองรับ PAM 14.0625, 26.5625, 28.9 GBd.
1. โหมดการเข้ารหัสสัญญาณ: NRZ และ PAM4 ซึ่งสามารถสลับระหว่างสัญญาณ NRZ และ PAM4 ได้อย่างอิสระ
2. เอาต์พุตซิงโครนัสแปดช่องใช้สำหรับทดสอบผลิตภัณฑ์ 6.144g, 10G, 40G, 100G, 200G และ 400G การทดสอบรหัสข้อผิดพลาดสามารถทดสอบซิงโครนัสแบบอิสระหรือแปดช่อง
3. สนับสนุนการตรวจจับรหัสข้อผิดพลาดอย่างต่อเนื่องและการตรวจสอบรหัสข้อผิดพลาดเวลา สนับสนุนฟังก์ชัน FEC ของฮาร์ดแวร์ KP4/KR4
4. อัตราการรองรับ NRZ: 6.144, 10.3125, 25, 25.78125, 26.5625, 28.05 Gpbs.
5. อัตราการสนับสนุน PAM: 14.0625, 26.5625, 28.9 GBd
6. NRZ รองรับ PRBS7, 9, 10, 11, 15, 23, PRBS31, กำหนดโดยผู้ใช้
ประเภทรหัสสนับสนุน PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, กำหนดโดยผู้ใช้
8. ความถี่สัญญาณนาฬิกาของการแบ่งความถี่ 4 เริ่มต้น รองรับไตรมาส 1/8, 1/16, 1/32, 1, 64, 1 / ความถี่มากกว่า 128 จุด
9. โหมดการสื่อสาร: USB ถึง HIDไม่มีไดรฟ์ สื่อสารกับอุปกรณ์ผ่านซอฟต์แวร์ PC PC ตั้งรหัสข้อผิดพลาดและทดสอบอัตรารหัสข้อผิดพลาด
ข้อมูลจำเพาะ
| เลขที่ | พารามิเตอร์ | นาที | พิมพ์ | สูงสุด | หน่วย |
| 1 | โหมดการเข้ารหัสสัญญาณ | NRZ/แพม4 | |||
| 2 | อัตราข้อมูล | 6.144 | 6.144,10.3125,20,25,25.78125,26.5625,28.05 | 28.05 น | Gbps |
| 3 | ลวดลาย |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16, PRBS23,PRBS31,ผู้ใช้ PRBS13Q,SSPRQ,JP03A,JP03B |
|||
| 4 | เวลาขึ้นและลง (20% ถึง 80%) | 14 | 35 | ป.ล | |
| 5 | การกลับรูปแบบ | สัญญาณที่ปลายรับสัญญาณจะย้อนกลับโดยอัตโนมัติ | |||
| 6 | แอมพลิจูดเอาต์พุตของสัญญาณ (ปลายด้านเดียว) | 200 | 800 | 1,000 | เอ็มวี |
| 7 | กระวนกระวายใจเอาต์พุตข้อมูล 25G (RMS) | 500 | 700 | ฉ | |
| 8 | อินเทอร์เฟซอินพุตและเอาต์พุตข้อมูล | ดิฟเฟอเรนเชียล, คัปปลิ้ง AC, อิมพีแดนซ์ 50 โอห์ม, ตัวเมีย 2.92 มม. SMA | |||
| 9 | นาฬิกาออก | 0.2 | 6.64 | 13.28 น | กิกะเฮิรตซ์ |
| 10 | ความไวของอินพุตสัญญาณข้อมูล (ปลายด้านเดียว) | 50 | เอ็มวีพีพี | ||
| 11 | ไดอะแกรมตาเอาต์พุตข้อมูลจุดตัด NRZ | 49 | 50 | 52 | % |
| 12 | PAM4 ความสูงของตา (แต่ละความสูงของตา) | 80 | 110 | 200 | เอ็มวี |
| 13 | PAM แผนภาพตาเชิงเส้น | 0.95 | 0.98 | 1 | |
| 14 | อุณหภูมิในการทำงาน | 10 | 25 | 50 | องศาเซลเซียส |
