รายละเอียดสินค้า:
|
| ความยาวคลื่นปฏิบัติการ: | 1260～1650นาโนเมตร | การสูญเสียการแทรก: | ≤1.2เดซิเบล |
|---|---|---|---|
| ส่งคืนการสูญเสีย: | ≥50dB | การสูญเสียขึ้นอยู่กับความยาวคลื่น: | ≤0.25 |
| ประเภทใยแก้วนำแสง: | SM (9/125UM, ไฟเบอร์รักษาโพลาไรเซชัน) | ตรวจสอบพอร์ต: | อาร์เจ45,อาร์เอส-232 |
| เปลี่ยนเวลา: | ≤ 10ms (การสลับลำดับที่อยู่ติดกัน) | อุณหภูมิในการจัดเก็บ: | -40 ～ + 80C |
| ซ้ำ: | ≤±0.05 เดซิเบล | ||
| เน้น: | สวิตช์ออปติคัลเดสก์ท็อป 1x4,สวิตช์ออปติคัล 50dB,สวิตช์ออปติคอลความยาวคลื่น 1650 นาโนเมตร |
||

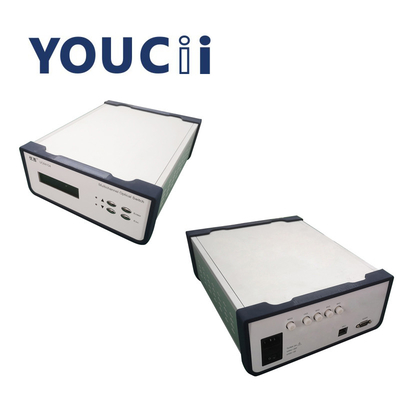

สวิตช์ออปติคอลเดสก์ท็อป 1x4 พร้อมการสูญเสียผลตอบแทน ≥50dB ประสิทธิภาพต้นทุนสูง
สวิตช์ออปติคัลเดสก์ท็อป 1x4
คำแนะนำสำหรับการใช้งาน
1. คำอธิบายโครงสร้าง
1.1 คำอธิบายแผงด้านหน้า
แผงด้านหน้า
(1) หน้าจอ LCD: แสดงที่อยู่อุปกรณ์ ช่องปัจจุบัน และข้อมูลที่เกี่ยวข้อง
(2), ▲ - ปุ่มขึ้น;▼ -- ปุ่มลง;Enter -- ปุ่มยืนยัน;Esc -- ปุ่มยกเลิก
(3) ไฟแสดงสถานะ Power1, Power2: หมายถึงแหล่งจ่ายไฟที่ใช้งานได้
2. คำอธิบายแผงด้านหลัง
แผงด้านหลัง
(1) อินเทอร์เฟซอีเธอร์เน็ต RJ45, พอร์ตอนุกรม RS-232: อินเทอร์เฟซการสื่อสารสำหรับข้อมูลการตรวจสอบอุปกรณ์
(2) อินเทอร์เฟซไฟ AC: อินเทอร์เฟซอินพุตของแหล่งจ่ายไฟ AC สำหรับอุปกรณ์
คำอธิบายของพอร์ตออปติคัล: พอร์ต I/O บนแผงอุปกรณ์เป็นพอร์ตสาธารณะหมายเลขช่อง 1, 2, 3 และ 4 ตามลำดับ
3. คำอธิบายการเชื่อมต่ออุปกรณ์
3.1 คำอธิบายเส้นทางแสงภายใน
แผนผังของเส้นทางแสงภายในของสวิตช์ออปติคัล 1 x 4
ข้อมูลจำเพาะ
|
U84104 |
| ความยาวคลื่น | 1260～1650นาโนเมตร |
| ความยาวคลื่นของการทดสอบ | 1310นาโนเมตร / 1550นาโนเมตร |
| การสูญเสียการแทรก | ≤1.2เดซิเบล |
|
≤±0.05 เดซิเบล |
|
≥50dB |
|
≥55dB |
|
≤0.25 |
| การสูญเสียขึ้นอยู่กับโพลาไรซ์ | ≤0.05 |
| ระยะเวลาการเปลี่ยน | ≤ 10ms (สวิตช์ลำดับที่อยู่ติดกัน) |
|
เอสเอ็ม (9/125um,โพลาไรซ์รักษาใยแก้วนำแสง) |
|
เอฟซี/พีซี |
|
อาร์เจ45,อาร์เอส-232 |
| แหล่งจ่ายไฟทำงาน | AC สองเท่า: 85 ～ 264 V(50/60Hz) |
| อุณหภูมิในการทำงาน | -5 ～ + 60℃ |
| อุณหภูมิในการจัดเก็บ | -40 ～ + 80°C |
| ประเภทแชสซี |
|
