รายละเอียดสินค้า:
|
| ความละเอียดของความยาวคลื่น: | 13.00 น | ความแม่นยำของความยาวคลื่นสัมบูรณ์: | ±22 น. ประเภท ±5 น |
|---|---|---|---|
| ความเสถียรของพลังงาน: | ±0.005dB (15 นาที) ±0.05 dB (24 ชั่วโมง) | ความเป็นเชิงเส้นของกำลัง: | ± 0.3 เดซิเบล |
| ช่วงการวัดกำลัง: | +5 dBm ถึง -85 dBm | อุณหภูมิการทํางาน: | 0°C ~ +45°C |
| อุณหภูมิในการจัดเก็บ: | −40°C ~ +80°C | ||
| เน้น: | เลเซอร์สแกนสเปกโตรมิเตอร์สองช่อง,เลเซอร์สแกนสเปกโตรมิเตอร์อุณหภูมิคงที่ |
||
สเปคโทรเมตรสแกนเลเซอร์ 2 ช่อง ± 5 พีเอ็ม โดยทั่วไป 24 ชั่วโมง ในอุณหภูมิคงที่

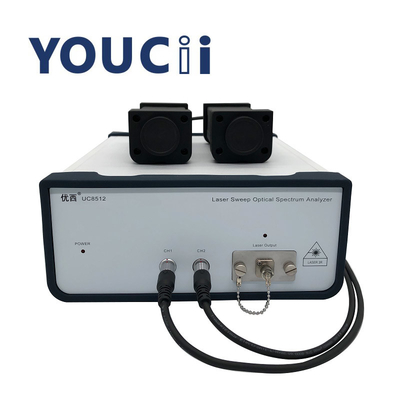

เครื่องวิเคราะห์สเปคตรัมสแกนเลเซอร์ U8512 เป็นเครื่องทดสอบอุปกรณ์แบบปาสิฟ และระบบวิเคราะห์สเปคตรัมที่ควบคุมโดย PC. มันใช้เป็นหลักสําหรับองค์ประกอบ WDM ขนาดใหญ่, ส่วนประกอบ WDM ความหนาแน่นสูง,อินเตอร์เลเวอร์, AWG, WSS, OPM, ส่วนประกอบ DPSK และอื่น ๆ การวัดและการใช้งานไฟเบอร์ออปติกทั่วไปมันสามารถเป็นระบบทดสอบแหล่งแสงเลเซอร์ที่สามารถปรับเปลี่ยนได้ มีความแม่นยําความยาวคลื่นสูง และฟังก์ชันการสแกนเร็ว.
รายละเอียด
|
รุ่น # |
UC8512C+UC88201 |
| แหล่งแสงเลเซอร์ปรับได้ | |
|
ระยะความยาวคลื่น |
1525.00 ~ 1568.00 nm |
|
พลังการออก |
13 dBm |
|
ความละเอียดของความยาวคลื่น |
1.0 pm |
|
ความแม่นยําความยาวคลื่นที่สมบูรณ์ |
±10 โมงเย็น ไทป์±5 โมงเย็น |
|
ความแม่นยําของความยาวคลื่นสัมพันธ์ |
± 5 pm, Typ. ± 2 pm |
|
ความซ้ําต่อความยาวคลื่น |
± 3 pm, typ. ± 1 pm |
|
ความมั่นคงของความยาวคลื่น |
± 5 pm (โดยทั่วไป 24 ชั่วโมงในอุณหภูมิคงที่) |
| ความเร็วการปรับ | ≤ 2 ms ต่อขั้นตอน |
|
ความมั่นคงของพลังงาน |
± 0.005 dB (15 นาที) ± 0.05 dB (24 ชั่วโมง) |
|
ความซ้ําของพลังงาน |
± 0.05 dB |
|
ความเป็นเส้นตรงของพลังงาน |
± 0.3 dB |
| ความเรียบของพลังงาน | 0.3 dB ค่าเฉพาะ 0.05dB |
| อัตราการปฏิเสธแบบข้าง | ≥ 40 dBm |
| ความเข้มข้นของเสียง | ค่าปกติ < -135 dB |
| เครื่องวัดพลังงานทางแสง | |
| ระยะความยาวคลื่น | 850 nm ถึง 1625 nm |
| ระยะการวัดพลังงาน | +5 dBm ถึง -85 dBm |
| ความแม่นยําของพลังงาน | < ± 4% |
| ความซ้ําของพลังงาน | < 0.1 dB |
| ฟังก์ชันการสแกน: พร้อมด้วยโปรแกรมสแกนอุปกรณ์ DWDM/Isolator/GFF | |
| รูปแบบการสแกน |
การสแกนสายสีเลเซอร์ที่ปรับไว |
| อัตราความละเอียด | 1 ทุ่ม |
| ความแม่นยํา | 5 โมงเย็น |
| การแสดงพลังงาน | การแสดงพลังงานสูงสุด |
| ฟังก์ชันความยาวคลื่นกลาง | การแสดงความยาวคลื่นกลางและความกว้างแบนด์วิท 3dB |
| ฟังก์ชันอ้างอิง | การทดสอบมาตรฐาน |
| พลังงานของตัวปรับพลังงาน | AC 100 ~ 240 V, 48 - 66 Hz,100 VA มากที่สุด |
| การแสดง | อินเตอร์เฟซควบคุม PC |
| อินเตอร์เฟซออกออทติก | เครื่องเชื่อม FC/PC |
| อินเตอร์เฟซการสื่อสาร | อินเตอร์เฟซ USB / RS232 |
| อุณหภูมิการเก็บรักษา | -40°C ~ +80°C |
| อุณหภูมิการทํางาน | 0°C ~ +45°C |
| ขนาด | 245 มิลลิเมตร W, 105 มิลลิเมตร H, 320 มิลลิเมตร D |
| น้ําหนัก | 3.0kg |
ความต้องการไฟฟ้า
รายการUC8512C+UC88201ตรงกับกฎระเบียบระดับความแรงเกินระดับ II ความแรงกระชับกําลังทํางาน 100 ~ 240V ความแรงกระชับกําลัง AC ระยะความถี่ 48 ~ 66Hz ความแรงกระชับกําลังทํางาน 115Vกระแสการบริโภคสูงสุด 230mA; เมื่อความดันการทํางานคือ 230V, กระแสการบริโภคสูงสุดคือ 120mA
พอร์ต USB
อินเตอร์เฟซ USB เป็นอินเตอร์เฟสแบบ B แบบสี่คอร์แบบมาตรฐานUC8512C+UC88201และคอมพิวเตอร์ และเครื่องมือสามารถควบคุมด้วยโปรแกรมการติดตาม
สายเชื่อม USB
ความยาวของเคเบิล USB ไม่สามารถเกิน 5 เมตร. ไม่เช่นนั้น, เพียง extender อุปกรณ์ล้อมของผู้บริการที่สามสามารถใช้ได้. โดยทั่วไป, ความยาวขยายสูงสุดสามารถถึง 50 เมตร.
สายพานลําดับ RS232
ปริมาตรการติดตั้งพอร์ตลําดับของเครื่องมือถูกกําหนดเป็นค่าคงที่ ปริมาตรการติดตั้งพอร์ตลําดับ การตั้งค่าของคอมพิวเตอร์ต้องตรงกับปริมาตรการตั้งค่าเครื่องมือ
การนิยามปินอินเตอร์เฟซ RS232
