รายละเอียดสินค้า:
|
| ช่วงอุณหภูมิในการทำงาน: | 0 ~ 55 ° C | แรงดันไฟของแหล่งจ่ายไฟ: | 100~240V |
|---|---|---|---|
| ขนาดโดยรวม: | 235 x 55 x 320mm | ประเภทตัวเชื่อมต่อ: | SMA |
| ประเภทรหัสที่รองรับ: | PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, สูงสุด 20 บิต/Ch, ผู้ใช้กำหนด/PRBS 2n-1, n=9, 15, 31 | อิมพีแดนซ์เอาต์พุต: | 100โอห์ม |
| เน้น: | ตัวทดสอบข้อผิดพลาด 400G บิต BERT ตัวทดสอบข้อผิดพลาดบิต,BERT Bit Error Tester |
||
100G/400G Bit-Error Tester BERT ที่มีประสิทธิภาพสูง
ภาพรวมของ

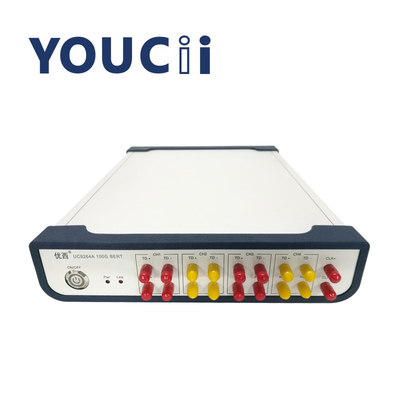

UC9264A เป็นเครื่องมือทดสอบข้อผิดพลาดบิตผลิตภัณฑ์ 100Gสามารถใช้ในการพัฒนาและทดสอบอุปกรณ์ออปติคัล สายเคเบิลความเร็วสูง โมดูลออปติคัล และระบบสื่อสารรองรับอัตราหลายอัตราตั้งแต่ 9.953Gbps ถึง 14.5Gbps และ 25-29Gbps
แอปพลิเคชัน
ใช้กับโมดูลแสงทุกชนิด (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) และระบบย่อยการทดสอบข้อผิดพลาด
เหมาะสำหรับสายเคเบิลแบบแอกทีฟ, พาสซีฟ, การทดสอบไฟเบอร์ออปติกทุกชนิด
ทำหน้าที่เป็นแหล่งสัญญาณสำหรับแพลตฟอร์มทดสอบ 10G, 100G
คุณสมบัติ
รองรับอัตราตั้งแต่ 9.953Gbps ถึง 14.5Gbps และ 25 ถึง 29Gbps
รวมเครื่องกำเนิดโค้ดที่ตั้งโปรแกรมได้สี่ตัวและตัวตรวจจับข้อผิดพลาดสี่บิต
โมดูลนาฬิกาแบบบูรณาการภายใน
เครื่องตรวจจับข้อผิดพลาดบิตรวมหน่วยกู้คืนนาฬิกา;
ข้อมูลจำเพาะ
| แบบอย่าง | นาที | แบบอย่าง | max | หน่วย | บันทึก |
| พารามิเตอร์ทั่วไป | |||||
| แรงดันไฟ | 100 | 220 | 240 | วี | กระแสสลับ (ac),50-60HZ |
| การใช้พลังงาน | 20 | W | |||
| อุณหภูมิในการทำงาน | 0 | 55 | ℃ | ||
| ขนาด | 235 x 55 x 320 | มม | |||
| ตัวตรวจจับข้อผิดพลาดบิต (ED) | |||||
| ช่วงระดับอินพุต | 100 | — | 1200 | mVppd | อินพุตดิฟเฟอเรนเชียล, คัปปลิ้ง AC |
| ช่วงอัตราอินพุต | 9.953 | — | 29 | Gbps | |
| 100 | โอห์ม | ความแตกต่าง | |||
| ประเภทตัวเชื่อมต่อ | SMA | ความแตกต่าง,แผงด้านหน้า | |||
| ประเภทรหัสที่รองรับ | PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, สูงสุด 20 บิต/Ch, ผู้ใช้กำหนด | อัตรา 9.953~14.5Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | อัตรา 25~29Gbps | ||||
| ตัวสร้างรหัสที่ตั้งโปรแกรมได้ (PPG) | |||||
| ช่วงระดับเอาต์พุต | 200 | — | 1100 | mVppd | ดิฟเฟอเรนเชียล คัปปลิ้งสลับ |
| ช่วงอัตราการส่งออก | 9.953 | — | 29 | Gbps | 9.953~14.5 / 25~29Gbps |
| อิมพีแดนซ์เอาต์พุต | 100 | โอห์ม | ดิฟเฟอเรนเชียล | ||
ข้อกำหนดของแหล่งจ่ายไฟ Ac
เครื่องมือนี้สอดคล้องกับระเบียบข้อบังคับเกี่ยวกับแรงดันไฟฟ้าเกินคลาส IIแรงดันไฟฟ้าที่ใช้งานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่ 48-66Hz แรงดันไฟฟ้า 115V เมื่อกระแสไฟบริโภคสูงสุดคือ 230mA;แรงดันไฟฟ้าที่ใช้งาน 230V มากที่สุด
กระแสไฟบริโภคสูงสุดคือ 120mA
สายไฟ
ตามมาตรฐานความปลอดภัยสากล เครื่องมือนี้มีสายไฟ 3 แกนที่ตรงตามมาตรฐานแห่งชาติต่อสายไฟเท่านั้น เสียบเข้ากับเต้ารับที่มีสายดิน
ไฟแสดงสถานะเพาเวอร์
ไฟแสดงสถานะเพาเวอร์จะสว่างขึ้นเมื่อเปิดเครื่อง
คำอธิบายอินเทอร์เฟซการสื่อสาร
มีพอร์ตสื่อสารสองพอร์ตที่แผงด้านหลังของเครื่องมือ ได้แก่ อินเทอร์เฟซ USB และอินเทอร์เฟซ RS232
อินเทอร์เฟซ USB
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับเครื่องมือและพีซี และเครื่องมือสามารถควบคุมได้โดยซอฟต์แวร์ตรวจสอบ
