รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องวัดพลังงานแสง | ประเภทไฟเบอร์: | SM MM ไฟเบอร์ |
|---|---|---|---|
| ช่วงความยาวคลื่น: | 850 ~ 1700 นาโนเมตร | ความยาวคลื่นสอบเทียบ: | 850 / 980 / 1310 / 1510 ~ 1640nm การสอบเทียบอย่างต่อเนื่อง |
| ออปติคัลอินพุตอินเทอร์เฟซ: | รองรับข้อต่อไฟเบอร์แบบเปลือยหรืออะแดปเตอร์ FC/LC/SC | ผลตอบแทนขาดทุน: | ＞40 เดซิเบล |
| เน้น: | เครื่องวัดพลังงานแสงแบบเร็ว 1640nm,เครื่องวัดพลังงานไฟเบอร์ออปติก SM MM |
||

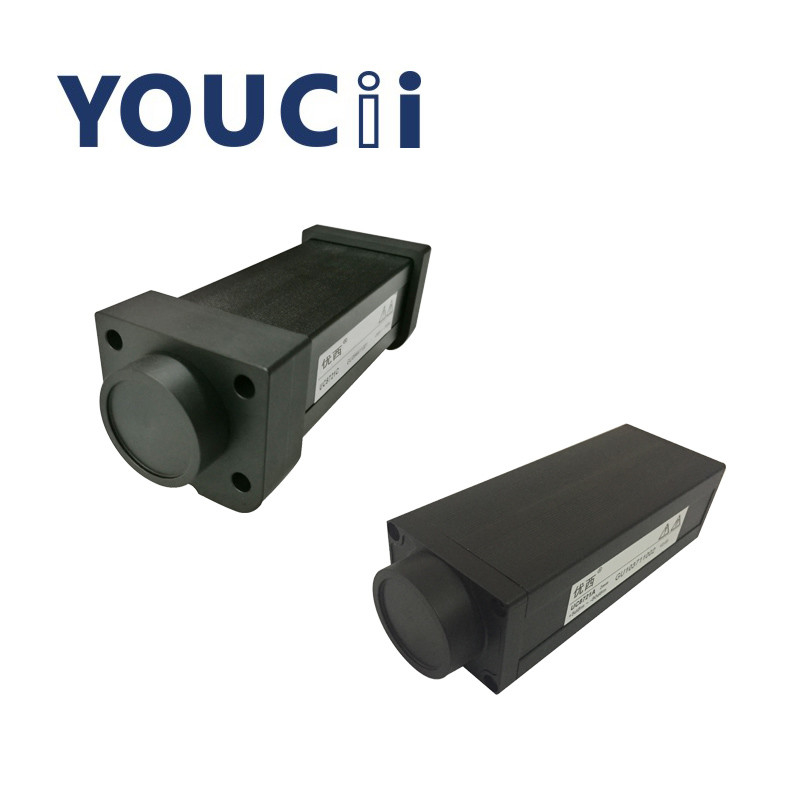

Fast Optical Power Meter Probe + 5 ~ -80dBm Power Range
UC8721เป็นโมดูลมิเตอร์วัดพลังงานแสงอินเทอร์เฟซ USBช่วงเวลาสุ่มตัวอย่างมีระดับไมโครวินาที และสามารถรวบรวมและประมวลผลข้อมูลด้วยความเร็วสูง
ดิUC8721โมดูลมิเตอร์วัดพลังงานแสงมีพอร์ตการสื่อสาร USB ที่เชื่อมต่อกับพีซีผู้ปฏิบัติงานใช้โปรแกรมสาธิตเพื่อควบคุม UC8721 ดูค่าการวัดและตั้งค่าพารามิเตอร์ดิUC8721โมดูลวัดพลังงานแสงให้ประสิทธิภาพที่เหนือกว่าในการทดสอบส่วนประกอบ DWDM, ส่วนประกอบ AWG&PLC, แอมพลิฟายเออร์ออปติคัล และการทดสอบไฟเบอร์ออปติกทั่วไปและการใช้งานการวัดเมื่อเปรียบเทียบกับโมดูลมิเตอร์วัดกำลังไฟฟ้าอื่นๆ ของ UC Instruments UC8721 มีการสุ่มตัวอย่างด้วยความเร็วสูงและมีขนาดที่กะทัดรัด และเหมาะอย่างยิ่งสำหรับระบบสุ่มตัวอย่างมิเตอร์วัดกำลังแบบออปติคัลซึ่งประกอบเป็นรูปทรงต่างๆ และหลายช่องสัญญาณ
ข้อมูลจำเพาะ
| แบบอย่าง # | UC8721A | UC8721B | UC8721C | UC8721D | UC8721H |
| องค์ประกอบเซนเซอร์ | InGaAs | ||||
| ช่วงความยาวคลื่น | 850 ~ 1700 นาโนเมตร | ||||
| ความยาวคลื่นสอบเทียบ | 850 / 980 / 1310 / 1510 ~ 1640nm การสอบเทียบอย่างต่อเนื่อง | ||||
| ช่วงกำลัง (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
| ระยะเวลาสุ่มตัวอย่างพลังงาน(อัตรา) | 100 เรา (10KHz) | 10 เรา (100KHz) | |||
| แอพลิเคชันประเภทไฟเบอร์ | มาตรฐาน SM และ MM | ||||
| ออปติคัลอินพุตอินเทอร์เฟซ | รองรับข้อต่อไฟเบอร์แบบเปลือยหรืออะแดปเตอร์ FC/LC/SC | ||||
|
แอบโซลูท ความไม่แน่นอน (ความแม่นยำ) ที่เงื่อนไขอ้างอิง |
± 4% (1200 นาโนเมตร ~ 1610 นาโนเมตร) | ||||
|
ญาติ ความไม่แน่นอน (ความแม่นยำ) ที่เงื่อนไขอ้างอิง |
＜ 0.02 dB ค่าทั่วไป | ||||
| ลิเนียริตี้ (กำลัง) | ≤± 0.06dB (1200 ~ 1610 นาโนเมตร, + 0 ~ -60dBm) | ||||
| ผลตอบแทนขาดทุน | ＞40 เดซิเบล | ||||
| อินเทอร์เฟซการสื่อสาร | ยูเอสบี | +ตรีศูล | +ตรีโกณฯ +BNC | +ตรีศูล | |
| ระยะเวลาสอบเทียบ | 2 ปี | ||||
| อุณหภูมิในการทำงาน | 0 ~ +40℃ | ||||
| อุณหภูมิในการจัดเก็บ | -30 ~ +80℃ | ||||
| ขนาด | สูง 52 มม. กว้าง 60 มม. กว้าง 150 มม | ||||
| น้ำหนัก | 1.0 กก. | ||||
หมายเหตุ: UC8721 มีให้ใช้งานใน A/B/C/D/H เหมาะสำหรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
