รายละเอียดสินค้า:
|
| ความยาวคลื่นสอบเทียบ: | 1270 / 1286 / 1290 / 1295 / 1300 / 1305/1310 / 1330 / 1510 / 1530 / 1550 / 1570 นาโนเมตร | ประเภทตัวเชื่อมต่อ: | ขั้วต่อ FC/UPC |
|---|---|---|---|
| ความสามารถในการทำซ้ำ: | ≤ ±0.02 เดซิเบล | กำลังไฟฟ้าเข้าที่ปลอดภัยสูงสุด: | +20dBm |
| อุณหภูมิในการจัดเก็บ: | -30～+80℃ | ขนาด: | 235 มม. กว้าง 55 มม. สูง 320 มม. D |
| เวลาเฉลี่ยของจอภาพ PM: | 1~1000ms | น้ำหนัก: | 3.0 กก. |
| เน้น: | ตัวลดทอนแสงแบบปรับได้ 8CH,ตัวลดทอนแสงแบบปรับได้ 4CH,ตัวลดทอนแสงแบบหลายช่องสัญญาณ |
||
4Ch หรือ 8CH Variable Optical Attenuator พร้อมตัวเลือกหลายช่องสัญญาณ

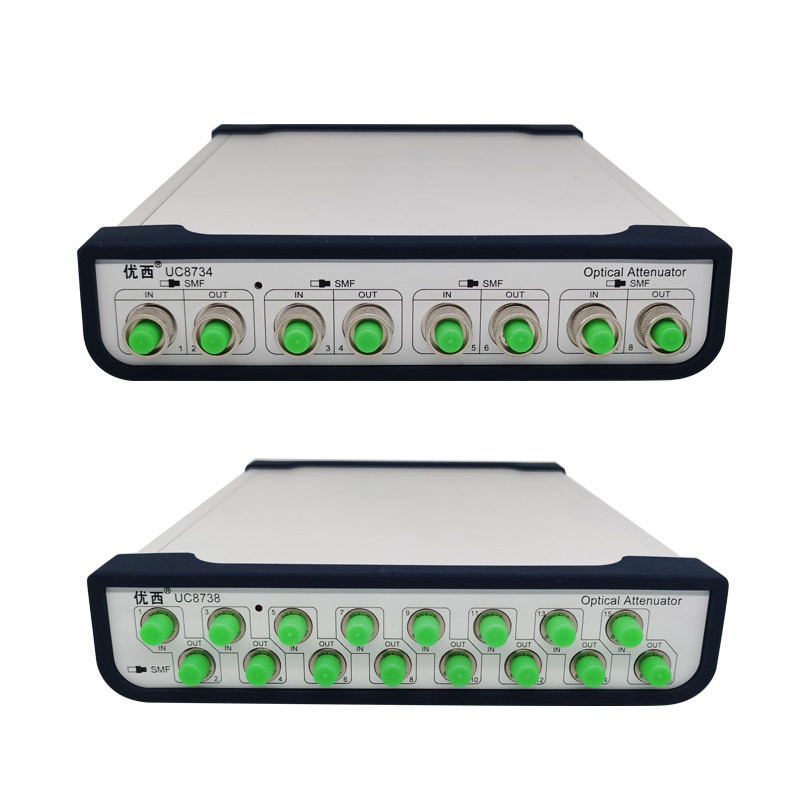

UC8734/8 4/8 ช่องสัญญาณลดทอนสัญญาณออปติคัลควบคุมด้วยแสง
ข้อมูลจำเพาะ
| แบบอย่าง # | UC8734 | UC8738 |
| ช่วงลดทอน | 0~40 เดซิเบล | |
| ความยาวคลื่นสอบเทียบ |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 นาโนเมตร |
|
| การสูญเสียการแทรก | ≤1.5 dB | |
| ประเภทไฟเบอร์ | 9/125 um โหมดเดี่ยว | |
| ประเภทตัวเชื่อมต่อ | ขั้วต่อ FC/UPC | |
| ความแม่นยำในการลดทอน |
≤ ± 0.1 เดซิเบล (0 ~ 25 เดซิเบล) ≤ ± 0.02 dB (0 ~ 25 dB พร้อมการควบคุมพลังงาน) |
|
| ความสามารถในการทำซ้ำ | ≤ ±0.02 เดซิเบล | |
| เวลาเฉลี่ยของจอภาพ PM | 1~1000ms | |
| เวลาชำระ | 100ms | |
| ความเร็วในการเปลี่ยนการลดทอน | 0.1 ~ 50 dB/วินาที | |
| ผลตอบแทนขาดทุน | > 45 เดซิเบล | |
| กำลังไฟฟ้าเข้าที่ปลอดภัยสูงสุด | +20dBm | |
| อินเทอร์เฟซการสื่อสาร | RS232, USB, RJ45 ควบคุมโดย PC | |
| ช่วงการปรับเทียบใหม่ | 2 ปี | |
| อุณหภูมิในการทำงาน | 0～ +40℃ | |
| อุณหภูมิในการจัดเก็บ | -30～+80℃ | |
| พลัง | 100~240 V | |
| ขนาด | 235 มม. กว้าง 55 มม. สูง 320 มม. D | |
| น้ำหนัก | 3.0 กก. | |
ข้อกำหนดของแหล่งจ่ายไฟ Ac
เครื่องมือนี้สอดคล้องกับระเบียบข้อบังคับเกี่ยวกับแรงดันไฟฟ้าเกินคลาส IIแรงดันไฟฟ้าที่ใช้งานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่ 48-66Hz แรงดันไฟฟ้า 115V เมื่อกระแสไฟบริโภคสูงสุดคือ 230mA;แรงดันไฟฟ้าที่ใช้งาน 230V มากที่สุด
กระแสไฟบริโภคสูงสุดคือ 120mA
สายไฟ
ตามมาตรฐานความปลอดภัยสากล เครื่องมือนี้มีสายไฟ 3 แกนที่ตรงตามมาตรฐานแห่งชาติต่อสายไฟเท่านั้น เสียบเข้ากับเต้ารับที่มีสายดิน
ไฟแสดงสถานะเพาเวอร์
ไฟแสดงสถานะเพาเวอร์จะสว่างขึ้นเมื่อเปิดเครื่อง
คำอธิบายอินเทอร์เฟซการสื่อสาร
มีพอร์ตสื่อสารสองพอร์ตที่แผงด้านหลังของเครื่องมือ ได้แก่ อินเทอร์เฟซ USB และอินเทอร์เฟซ RS232
อินเทอร์เฟซ USB
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับเครื่องมือและพีซี และเครื่องมือสามารถควบคุมได้โดยซอฟต์แวร์ตรวจสอบ
พอร์ตอนุกรม RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกกำหนดให้เป็นค่าคงที่การตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ต้องตรงกับการตั้งค่าพารามิเตอร์เครื่องมือ
พารามิเตอร์คงที่:
อัตราบอด: 115,200
จำนวนหลัก: 8
ตรวจสอบ: ไม่มี
หมายเลขหยุด: 1
อินเทอร์เฟซ RS232
อินเทอร์เฟซ LAN
โหมดการทำงาน: โหมดเซิร์ฟเวอร์ UDP
ออปติคัลเอาต์พุต/อินพุตอินเทอร์เฟซ
อินเทอร์เฟซตัวเชื่อมต่อไฟเบอร์ออปติกสำหรับเอาต์พุตสัญญาณเลเซอร์เลือกตัวเชื่อมต่อ FC/PC หรือ FC/APC และประเภทไฟเบอร์ SMF หรือ MMF ตามคำแนะนำบนฉลาก
เอาต์พุตแบบซิงโครนัส
ขั้วต่อ SMAเมื่อโมดูลแหล่งกำเนิดแสงกำลังสแกน ช่องเอาท์พุตแบบซิงโครนัสจะส่งสัญญาณพัลส์ทริกเกอร์
คุณสมบัติของสินค้า:
สามารถตั้งค่าการลดทอนของแสงและพลังงานแสงได้อย่างรวดเร็วและแม่นยำ และเวลาในการรักษาเสถียรภาพของการควบคุมพลังงานด้วยแสงน้อยกว่า 100 มิลลิวินาที
ตัวลดทอนหลายช่องสัญญาณถูกตั้งค่าไว้ในเวลาเดียวกัน หลายพอร์ตจะถูกวัดในเวลาเดียวกัน ช่วยประหยัดเวลาในการวัดได้มาก
เครื่องวัดพลังงานแสงที่มีความแม่นยำสูงในตัวช่วยให้มั่นใจได้ถึงความเสถียรและความถูกต้องของการตรวจสอบพลังงาน
ใช้งานง่าย ส่วนต่อประสานกราฟิกกับผู้ใช้ที่ใช้งานง่าย แสดงตัวอย่างข้อมูลหลายช่องพร้อมกัน สถานะการทดสอบได้อย่างรวดเร็ว
ขนาดเล็ก โครงสร้างกะทัดรัด.สามารถปรับแต่งอุปกรณ์ได้หลายแบบเพื่อการใช้งานแบบเรียงซ้อนเพื่อขยายจำนวนช่องสัญญาณ
