รายละเอียดสินค้า:
|
| องค์ประกอบเซนเซอร์: | InGaAs | ช่วงกำลัง: | + 5 ~ -70 dBm 0~60 dB |
|---|---|---|---|
| ความแม่นยำสัมพัทธ์ – การสูญเสียผลตอบแทน: | ± 0.4 dB | ความแม่นยำของพลังงานที่แน่นอน: | ± 0.2 dB |
| อินเตอร์เฟซ: | RS232 | อุณหภูมิในการทำงาน: | 0～ +40℃ |
| ช่วงการปรับเทียบใหม่: | 2 ปี | น้ำหนัก: | 3.5 กก. |
| เน้น: | UC8523 เครื่องวัดการสูญเสียผลตอบแทน,เครื่องวัดการสูญเสียผลตอบแทน 1550Nm,เครื่องวัดการสูญเสียความยาวคลื่นแบบคู่ |
||

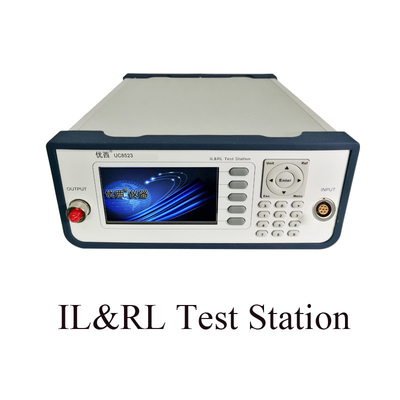

UC8523 1310/1550 นาโนเมตร เครื่องวัดการสูญเสียความยาวคลื่นคู่
ภาพรวมของ
UC8523B DUAL LIGHT SOURCE PLUG LOSS INSTRUMENT เป็นแบบตั้งโต๊ะ จอแสดงผลคริสตัลเหลว เต้ารับแหล่งแสงเดียว (อะแดปเตอร์ FC/APC) การวัดการสูญเสียปลั๊กไฟ การสูญเสียย้อนกลับ และการวัดโดยตรงของเครื่องมือไฟฟ้าออปติก
เครื่องมือนี้เหมาะสำหรับการทดสอบส่วนประกอบการสื่อสารด้วยแสง การตรวจสอบการติดตั้ง โดยเฉพาะการวัดปลั๊กต่อของสายไฟระบบสามารถสร้างขึ้นในแหล่งกำเนิดแสงที่มีความยาวคลื่นคงที่สองแห่ง
คำอธิบายส่วนต่อประสานผู้ใช้
แผงด้านหน้าของเจ้าบ้าน
อินเทอร์เฟซเอาต์พุตออปติคัลคืออินเทอร์เฟซ FC/APC
แผงด้านหลังของโฮสต์
ข้อกำหนดของแหล่งจ่ายไฟ
UC8523B เป็นไปตามข้อบังคับเกี่ยวกับแรงดันไฟฟ้าเกินระดับ IIแรงดันไฟฟ้าที่ใช้งานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่คือ 48 ~ 66Hz แรงดันไฟฟ้าที่ใช้งานคือ 115V กระแสไฟบริโภคสูงสุดคือ 230mA;เมื่อแรงดันไฟฟ้าใช้งาน 230V กระแสไฟบริโภคสูงสุดคือ 120mA
ช่องเสียบยูเอสบี
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับ UC8523 และ PC ได้ และสามารถควบคุมเครื่องมือได้โดยซอฟต์แวร์ตรวจสอบ
สายต่อ USB
ความยาวของสาย USB ไม่เกิน 5 ม.มิฉะนั้น จะสามารถใช้ได้เฉพาะตัวขยายอุปกรณ์ต่อพ่วง USB ของบริษัทอื่นเท่านั้นโดยทั่วไปความยาวส่วนขยายสูงสุดสามารถเข้าถึง 50 ม.
พอร์ตอนุกรม RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกกำหนดเป็นค่าคงที่การตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ต้องตรงกับการตั้งค่าพารามิเตอร์เครื่องมือ
นิยามพินอินเทอร์เฟซ RS232
หมายเหตุ: สำหรับการสื่อสารพอร์ตอนุกรม ให้ใช้โมเด็ม null เพื่อเชื่อมต่อสายเคเบิล
