รายละเอียดสินค้า:
|
| แพ็คเกจอุปกรณ์: | ผีเสื้อ | ความแม่นยำของความยาวคลื่น: | ± 2nm |
|---|---|---|---|
| กำลังขับ: | ≥20 มิลลิวัตต์ | แบนด์วิดธ์@3 dB: | ＜ 3MHz (0.03 น.) |
| ความเสถียรของกำลังขับภายใน 15 นาที: | ≤ ± 0.02 dB | เสถียรภาพกำลังขับภายใน 8 ชม.: | ≤ ± 0.05 เดซิเบล |
| อุณหภูมิในการจัดเก็บ: | -30～+80 ℃ | ขนาด: | 235 มม. กว้าง 55 มม. สูง 320 มม. D |
| เน้น: | แหล่งเลเซอร์ที่ปรับความยาวคลื่นพิเศษของผีเสื้อ แหล่งเลเซอร์ที่ปรับได้ 2nm ความเสถียรสูง,High Stability 2nm Tunable Laser Source |
||
แหล่งเลเซอร์ความยาวคลื่นพิเศษของผีเสื้อ ความเสถียรสูง ± 2nm

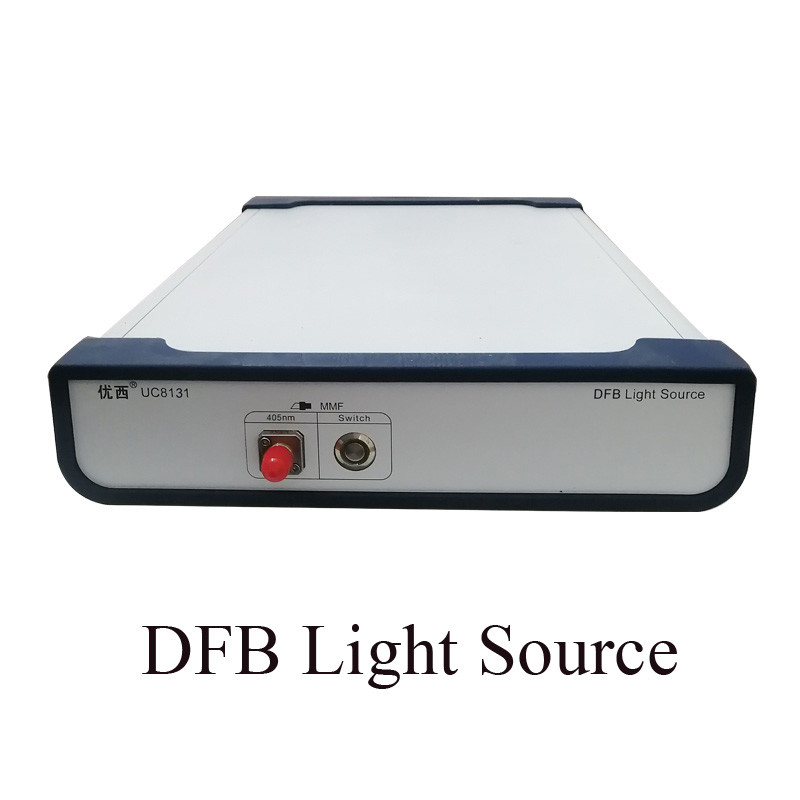

UC8131 แหล่งเลเซอร์ความยาวคลื่นพิเศษ
เรากล่าวถึง
แหล่งเลเซอร์หลายช่องสัญญาณ UC812n/UC813n สามารถใช้กับอุปกรณ์ WDM CWDM, อุปกรณ์ WDM ความแม่นยำสูง, อุปกรณ์ AWG ตะแกรงท่อนำคลื่นแสง, อุปกรณ์ PLC ท่อนำคลื่นแสงระนาบระนาบ, เครื่องขยายสัญญาณแสง EDFA และการวัดและการใช้งานใยแก้วนำแสงทั่วไปอื่นๆโดยเฉพาะอย่างยิ่ง เหมาะสำหรับการผลิตจำนวนมากและการตรวจจับ PLCS ของข้อต่อและท่อนำคลื่นแสงแบบระนาบ
จุดพิเศษ
แหล่งกำเนิดเลเซอร์หลายช่องสัญญาณ UC812n/UC813n มีลักษณะของความเสถียรของเอาต์พุตสูง ขนาดเล็ก การเริ่มต้นอย่างรวดเร็วและอื่นๆอุปกรณ์แหล่งกำเนิดแสงสามารถให้สัญญาณเอาต์พุตแหล่งกำเนิดแสงที่มีความยาวคลื่นคงที่ได้หลายช่องกวางโจว youxi ยังสามารถปรับแต่ง 850, 980, 1250,1270... 1610,1625 นาโนเมตรและการรวมกันของอุปกรณ์แหล่งกำเนิดแสงความยาวคลื่นสองหรือสี่หรือมากกว่า
คำอธิบายส่วนต่อประสานผลิตภัณฑ์
หน้าเครื่อง
ที่ด้านหลังเครื่อง
ข้อกำหนดของแหล่งจ่ายไฟ
เครื่องมือนี้สอดคล้องกับระเบียบข้อบังคับเกี่ยวกับแรงดันไฟฟ้าเกินคลาส IIแรงดันไฟฟ้าที่ใช้งานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่คือ 48 ~ 66Hz แรงดันไฟฟ้าที่ใช้งานคือ 115V กระแสไฟบริโภคสูงสุดคือ 230mA;เมื่อแรงดันไฟฟ้าใช้งาน 230V กระแสไฟบริโภคสูงสุดคือ 120mA
คำอธิบายอินเทอร์เฟซการสื่อสาร
มีพอร์ตสื่อสารสองพอร์ตที่แผงด้านหลังของเครื่องมือ ได้แก่ อินเทอร์เฟซ USB และ RS232
อินเทอร์เฟซ USB
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับเครื่องมือและพีซี และเครื่องมือสามารถควบคุมได้โดยซอฟต์แวร์ตรวจสอบ
อินเทอร์เฟซ RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกกำหนดเป็นค่าคงที่การตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ต้องตรงกับการตั้งค่าพารามิเตอร์เครื่องมือ
อินเทอร์เฟซเอาต์พุตแหล่งกำเนิดแสง
อินเทอร์เฟซตัวเชื่อมต่อแหล่งกำเนิดแสงสำหรับเอาต์พุตสัญญาณเลเซอร์เลือกคอนเน็กเตอร์ FC/PC หรือ FC/APC และไฟเบอร์ SMF หรือ MMF ตามป้ายประเภทไฟเบอร์บนแผงหน้าปัด
คำอธิบายประกอบความยาวคลื่นจะแสดงค่าความยาวคลื่นของช่องสัญญาณที่เกี่ยวข้อง
ปุ่มเปลี่ยนช่อง
หลังจากที่เปิดเครื่องแล้ว ให้เปิดสวิตช์เปิดปิดและไฟแสดงสถานะของปุ่มสวิตช์ช่องสัญญาณจะเริ่มกะพริบในขณะนี้ เครื่องมือจะเข้าสู่สถานะการทดสอบตัวเอง และไฟแสดงสถานะของช่องจะดับลงหลังจากการทดสอบตัวเองเสร็จสิ้น
ผู้ปฏิบัติงานควรเลือกพอร์ตช่องสัญญาณที่สอดคล้องกันตามความยาวคลื่นที่ต้องการ แตะปุ่มสวิตช์เบา ๆ และเปิดไฟแสดงสถานะหากปุ่มสวิตช์ของช่องสัญญาณคงที่ แสดงว่าเลเซอร์ของช่องสัญญาณที่เกี่ยวข้องเปิดอยู่และสามารถใช้งานได้
