รายละเอียดสินค้า:
|
ความยาวคลื่นปฏิบัติการ: | 1260 ~ 1650nm | การสูญเสียการแทรก: | ≤1.2 dB |
---|---|---|---|
ผลตอบแทนขาดทุน: | ≥50dB | การสูญเสียขึ้นอยู่กับความยาวคลื่น: | ≤0.25 |
ประเภทใยแก้วนำแสง: | SM (9/125UM, ไฟเบอร์แบบโพลาไรซ์) | ตรวจสอบพอร์ต: | RJ45、RS-232 |
เปลี่ยนเวลา: | ≤ 10ms (การสลับตามลำดับที่อยู่ติดกัน) | อุณหภูมิในการจัดเก็บ: | -40 ~ + 80C |
ซ้ำ: | ≤±0.05 เดซิเบล | ||
เน้น: | สวิตช์ออปติคัล 1650nm,สวิตช์ออปติคัลเดสก์ท็อป 1x4 |

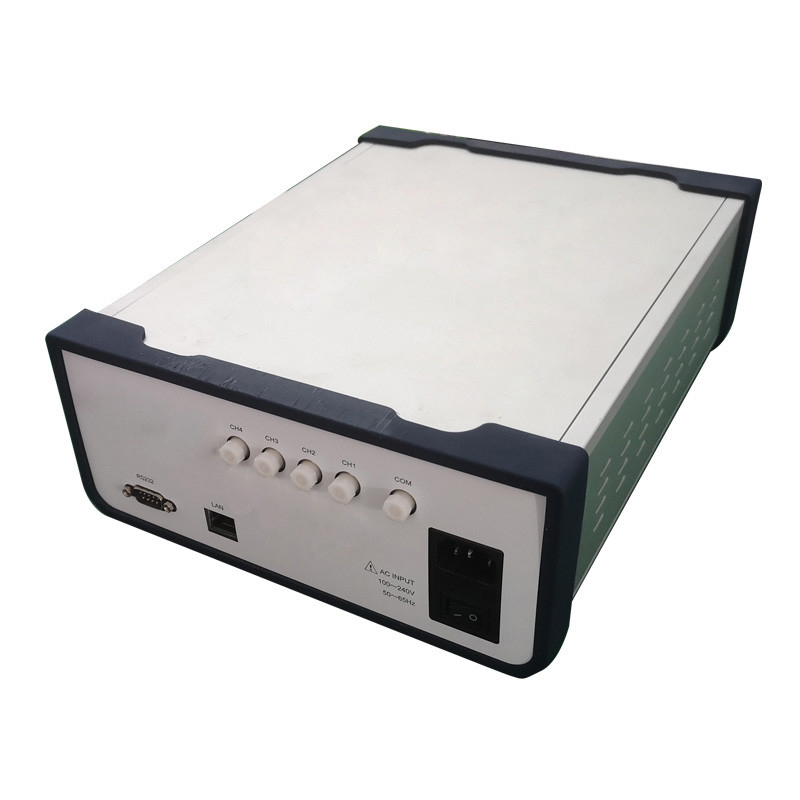

สวิตช์ออปติคัลเดสก์ท็อป 1x4 ความยาวคลื่นทำงาน 1260 ~ 1650nm
สวิตช์ออปติคัลเดสก์ท็อป 1x4
วิธีใช้
1. คำอธิบายโครงสร้าง
1.1 คำอธิบายแผงด้านหน้า
แผงด้านหน้า
(1) จอ LCD: แสดงที่อยู่อุปกรณ์ ช่องสัญญาณปัจจุบัน และข้อมูลที่เกี่ยวข้อง
(2), ▲ - ปุ่มขึ้น;▼ -- ปุ่มลง;Enter - ยืนยันคีย์;Esc - ยกเลิกคีย์
(3) ไฟแสดงสถานะ Power1, Power2: ระบุแหล่งจ่ายไฟที่ใช้งานได้
1.2 คำอธิบายแผงด้านหลัง
แผงด้านหลัง
(1) อินเทอร์เฟซ RJ45 Ethernet, พอร์ตอนุกรม RS-232: อินเทอร์เฟซการสื่อสารสำหรับข้อมูลการตรวจสอบอุปกรณ์
(2) อินเทอร์เฟซไฟ AC: อินเทอร์เฟซอินพุตของแหล่งจ่ายไฟ AC สำหรับอุปกรณ์
คำอธิบายของพอร์ตออปติคัล: พอร์ต I/O บนแผงอุปกรณ์เป็นพอร์ตสาธารณะช่องหมายเลข 1, 2, 3 และ 4 ตามลำดับ
2. คำอธิบายการเชื่อมต่ออุปกรณ์
2.1 คำอธิบายเส้นทางแสงภายใน
แผนผังไดอะแกรมของเส้นทางแสงภายในของสวิตช์ออปติคัล 1 x 4
2.2 คำอธิบายการเชื่อมต่อส่วนต่อประสานการสื่อสาร
(1) อินเทอร์เฟซ RS-232
เมื่อเชื่อมต่ออุปกรณ์กับคอมพิวเตอร์ ให้ใช้สายเคเบิลครอสโอเวอร์พอร์ตอนุกรม DB9 ที่มีรูที่ปลายทั้งสองข้างนั่นคือ หมุด #2 และพิน #3 ที่ปลายทั้งสองข้างไขว้กัน พิน #5 ที่ปลายทั้งสองเชื่อมต่อกัน และหมุดที่เหลือไม่ได้เชื่อมต่อ
(2) อินเตอร์เฟสอีเธอร์เน็ต RJ45
เมื่อเชื่อมต่ออุปกรณ์กับคอมพิวเตอร์ผ่านสวิตช์ ให้ใช้สายตรง (ลำดับการเดินสายไฟที่ปลายทั้งสองข้างคือ 1-ส้มและขาว, 2-ส้ม, 3-เขียวและขาว, 4-ฟ้า, 5-ฟ้า และขาว , 6 เขียว 7 น้ำตาล และ ขาว 8 น้ำตาล).เมื่ออุปกรณ์เชื่อมต่อโดยตรงกับคอมพิวเตอร์ ควรใช้สายไขว้ (ปลายด้านหนึ่งคือ: 1-ส้ม-ขาว, 2-ส้ม, 3-เขียว-ขาว, 4-ฟ้า, 5-ฟ้า-ขาว, 6-เขียว, 7-น้ำตาล-ขาว, 8-น้ำตาล; ปลายอีกด้านคือ: 1- เขียวขาว, 2- เขียว, 3- ส้มขาว, 4- น้ำเงิน, 5- น้ำเงินขาว, 6- ส้ม, 7- น้ำตาลขาว, 8- น้ำตาล ).
3. คำแนะนำการใช้งานแผงควบคุม
(1) ล็อคแป้นพิมพ์: อินเทอร์เฟซการสื่อสารของอุปกรณ์ช่องสัญญาณส่งคำสั่งที่เกี่ยวข้องเพื่อตั้งค่าว่าจะอนุญาตให้ใช้ปุ่มบนแผงควบคุมหรือไม่ดู "คำอธิบายโปรโตคอลการสื่อสาร" สำหรับรายละเอียดเมื่อปุ่มแผงถูกล็อค พารามิเตอร์ที่เกี่ยวข้องจะไม่สามารถตั้งค่าผ่านแผงควบคุมได้
(2) การตั้งค่าว่าอินเทอร์เฟซเริ่มต้นอนุญาตให้เปลี่ยนช่องสัญญาณหรือไม่
■ขั้นตอนการอนุญาตให้เปลี่ยนช่องสัญญาณบนอินเทอร์เฟซเริ่มต้น:①กด Enter เพื่อเข้าสู่เมนูเมื่อคุณกดปุ่มเพื่อให้สามารถใช้งานได้② กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "1. การตั้งค่าล็อคช่อง";③ กด "Enter" เพื่อเข้าสู่④ กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "อนุญาตสวิตช์";⑤ กด "Enter" เพื่อยืนยันการเสร็จสิ้น⑥ ระหว่างกระบวนการทั้งหมด ให้กด Esc เพื่อกลับไปยังขั้นตอนก่อนหน้า
■ขั้นตอนการล็อคสวิตช์ช่องสัญญาณบนอินเทอร์เฟซเริ่มต้น: (1) กด Enter เพื่อเข้าสู่เมนูเมื่อคุณอนุญาตให้ใช้งานได้② กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "1. การตั้งค่าล็อคช่อง";③ กด "Enter" เพื่อเข้าสู่④ กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "สวิตช์ล็อค";⑤ กด "Enter" เพื่อยืนยันการเสร็จสิ้น⑥ ระหว่างกระบวนการทั้งหมด ให้กด Esc เพื่อกลับไปยังขั้นตอนก่อนหน้า
(3) การสลับช่องสัญญาณ
(5) ตั้งเวลาของการสแกนอัตโนมัติและเริ่มการสแกนอัตโนมัติ
■กด①คีย์เพื่อเข้าสู่เมนู② กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "4. การตั้งค่าการสแกนอัตโนมัติ";③ กด "Enter" เพื่อเข้าสู่④ กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "ชั่วโมง" ของช่วงการสแกน⑤ กดปุ่ม "Enter" เพื่อยืนยัน;⑥ กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "นาที";⑦ กดปุ่ม "Enter" เพื่อตรวจสอบ;⑧ กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "วินาที";⑨ กด Enterหากเวลาไม่เป็นศูนย์ การสแกนอัตโนมัติจะเริ่มต้นขึ้น⑩ ระหว่างกระบวนการทั้งหมด ให้กด Esc เพื่อกลับไปยังขั้นตอนก่อนหน้า
■ระหว่างการสแกนอัตโนมัติ มีสามวิธีในการหยุดการสแกนบนแผงควบคุม: (1) เมื่ออินเทอร์เฟซเริ่มต้นอนุญาตให้เปลี่ยนช่องสัญญาณ ให้กด "▲" หรือ "▼" เพื่อสลับช่องเพื่อหยุดการสแกน② สลับช่องภายใต้ "2. การเลือกช่องสัญญาณบังคับ" เพื่อหยุดการสแกน③ ในเมนู "4. Automatic scan Settings" ตั้งค่าช่วงเวลาการสแกนเป็น "00 ชั่วโมง 00 นาที 00 วินาที" เพื่อหยุดการสแกน
(6) การตั้งค่าที่อยู่อุปกรณ์ ซึ่งสามารถใช้เพื่อควบคุมอุปกรณ์หลายตัวที่มีที่อยู่ต่างกันในกรณีที่ทรัพยากรพอร์ตอนุกรมแน่น
■กด①คีย์เพื่อเข้าสู่เมนู② กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "5. การตั้งค่าที่อยู่";③ กด "Enter" เพื่อเข้าสู่④ กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "ที่อยู่ใหม่";⑤ กด "Enter" เพื่อยืนยันการเสร็จสิ้น⑥ ระหว่างกระบวนการทั้งหมด ให้กด Esc เพื่อกลับไปยังขั้นตอนก่อนหน้า
(7) การตั้งค่าอัตรา baud ของพอร์ตอนุกรมสามารถตอบสนองการตั้งค่าของอัตรา baud ที่แตกต่างกันอัตราบอดสามารถตั้งค่าได้ดังนี้: 1200, 2400, 4800, 9600, 19200, 57600, 115200 ปกติตั้งเป็น 19200 (หมายเหตุ: การตั้งค่าอัตราบอดจะมีผลหลังจากรีสตาร์ทเท่านั้น)
■กด①คีย์เพื่อเข้าสู่เมนู② กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "6. การตั้งค่าอัตราบอด";③ กด "Enter" เพื่อเข้าสู่④ กดปุ่ม "▲" หรือ "▼" เพื่อเลือก "อัตราบอด";⑤ กด "Enter" เพื่อยืนยันการเสร็จสิ้น⑥ ระหว่างกระบวนการทั้งหมด ให้กด Esc เพื่อกลับไปยังขั้นตอนก่อนหน้า
(8) การตั้งค่าการหน่วงเวลาแบ็คไลท์ LCD
■กด①คีย์เพื่อเข้าสู่เมนู② กด "▲" หรือ "▼" เพื่อเลือก "7. ไฟหลังจอ LCD";③ กด "Enter" เพื่อเข้าสู่④ กดปุ่ม "▲" หรือ "▼" เพื่อเลือกเวลาหน่วง;⑤ กดปุ่ม "Enter" เพื่อยืนยัน;⑥ ระหว่างกระบวนการทั้งหมด ให้กด Esc เพื่อกลับไปยังขั้นตอนก่อนหน้า
(9) ข้อความแจ้งข้อผิดพลาด
■ข้อผิดพลาด 1 -- บ่งชี้ว่าข้อมูลล้น
■ข้อผิดพลาด 2 - แสดงว่าโมดูลสวิตช์ออปติคัลทำงานไม่ถูกต้อง
.4.คำอธิบายของการตรวจสอบคอมพิวเตอร์ส่วนบน
อุปกรณ์สามารถรับสัญญาณควบคุมจากคอมพิวเตอร์ผ่านอินเทอร์เฟซ RS-232 (หรือ RS-485) ที่แผงด้านหน้าเพื่อให้เกิดการวัดอัตโนมัติหรือการตรวจสอบแบบเรียลไทม์ (โดยใช้ระบบตรวจสอบพอร์ตอนุกรมหรือซอฟต์แวร์พอร์ตอนุกรม) หรือการตรวจสอบระยะไกล ผ่านพอร์ตอีเธอร์เน็ต
4.1.คำสั่งควบคุมโปรแกรม
(1) เครื่องมือนี้สามารถดำเนินการได้ครั้งละหนึ่งคำสั่งเท่านั้นมักจะรอจนกว่าโปรแกรมจะคืนค่าที่ตรงกันก่อนที่จะป้อนคำสั่งถัดไป
(2) กรุณาใช้อักษรตัวพิมพ์ใหญ่
(3) ใส่วงเล็บแหลม "& LT;"ในการใช้งานจริงเป็นอักขระเปิด วงเล็บ ">"เป็นเทอร์มิเนเตอร์
