รายละเอียดสินค้า:
|
| โหมดการทำงาน: | โหมดการตั้งค่าพลังงาน | ปณิธาน: | 0.001 เดซิเบล |
|---|---|---|---|
| ความยาวคลื่นสอบเทียบ: | 1270 / 1310 / 1490 /1550 /1610 นาโนเมตร | ประเภทไฟเบอร์: | SMF และ MMF |
| เวลาเฉลี่ยของจอภาพ PM: | 2 ms ~ 1 s | ความแม่นยำ (ด้วยการควบคุมพลังงานแสง): | ±0.02 เดซิเบล |
| กำลังไฟฟ้าเข้าที่ปลอดภัยสูงสุด: | +5dBm | อุณหภูมิในการทำงาน: | 0～ +40℃ |
| อุณหภูมิในการจัดเก็บ: | -30～+80℃ | ||
| เน้น: | ตัวลดทอนแสงแบบออปติคัล 1 ช่อง,ตัวลดทอนแสงแบบแปรผัน 70dBm |
||

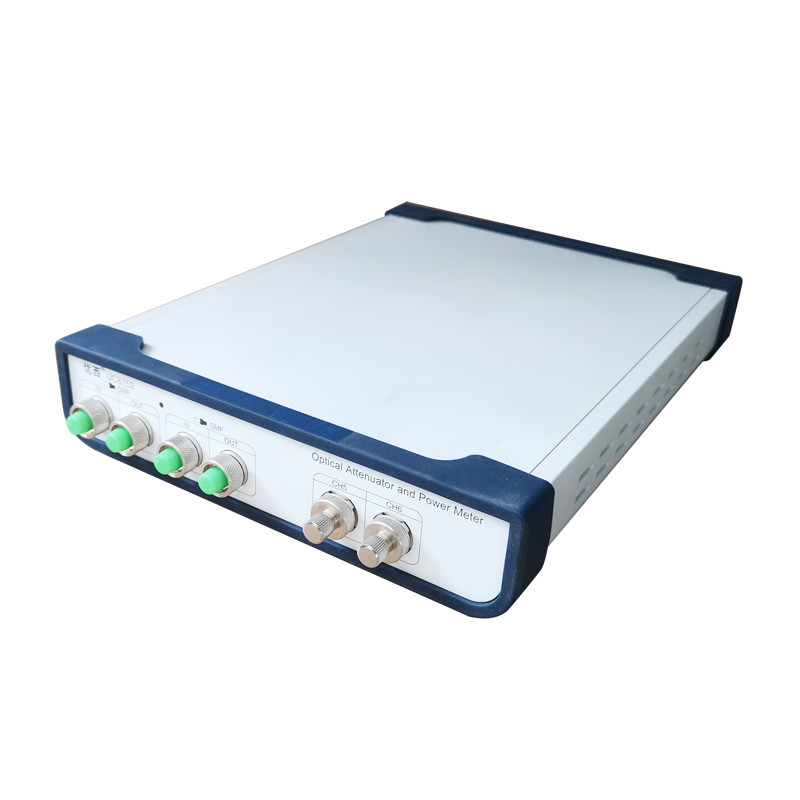

1/2-Channel Optical Attenuator และ Power Meter ช่วง +5 ~ -70dBm
UC8752 ออปติคัล Attenuator และ Power Meter 2 ช่อง
คุณสมบัติของสินค้า:
สามารถตั้งค่าการลดทอนของแสงและพลังงานแสงได้อย่างรวดเร็วและแม่นยำ และเวลาในการรักษาเสถียรภาพของการควบคุมพลังงานด้วยแสงน้อยกว่า 100 มิลลิวินาที
ตัวลดทอนหลายช่องสัญญาณถูกตั้งค่าไว้ในเวลาเดียวกัน หลายพอร์ตจะถูกวัดในเวลาเดียวกัน ช่วยประหยัดเวลาในการวัดได้มาก
เครื่องวัดพลังงานแบบออปติคัลความแม่นยำสูงในตัวช่วยให้มั่นใจในความเสถียรและความถูกต้องของการตรวจสอบพลังงาน ใช้งานง่าย ส่วนต่อประสานกราฟิกกับผู้ใช้ที่ใช้งานง่าย แสดงตัวอย่างข้อมูลหลายช่องพร้อมกัน สถานะการทดสอบได้อย่างรวดเร็ว
คำอธิบายส่วนต่อประสานผลิตภัณฑ์
หน้าเครื่อง
หมายเหตุ: CH1-CH2 และ CH3-CH4 เป็นตัวลดทอนแสง CH5 และ CH6 เป็นเครื่องวัดกำลัง
ที่ด้านหลังเครื่อง
ข้อกำหนดของแหล่งจ่ายไฟ
UC8752 เป็นไปตามข้อบังคับเกี่ยวกับแรงดันเกิน Class IIแรงดันไฟฟ้าที่ใช้งานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่ 48-66Hz แรงดันไฟฟ้าที่ 115V กระแสไฟบริโภคสูงสุดคือ 230mA;แรงดันไฟฟ้าที่ใช้งาน 230V กระแสไฟบริโภคสูงสุดคือ 120mA
ไฟแสดงสถานะเพาเวอร์
ไฟแสดงสถานะเพาเวอร์จะสว่างขึ้นเมื่อเปิดเครื่อง
คำอธิบายอินเทอร์เฟซการสื่อสาร
UC8752 Optical Fading และ Optical Power Meter มีพอร์ตการสื่อสารสองพอร์ตที่แผงด้านหลัง ซึ่งได้แก่ พอร์ต USB และพอร์ต USB พอร์ต RS232
อินเทอร์เฟซ USB
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับ UC8752 และ PC ได้ และสามารถควบคุมเครื่องมือได้โดยซอฟต์แวร์ตรวจสอบ
นิยามพินอินเทอร์เฟซ RS232
RS232 เชื่อมต่อกับสายเคเบิล
คำจำกัดความของพินตัวเชื่อมต่อของสายเชื่อมต่อ RS232:
| ปลั๊ก DB9 | DB9 พิน | ||
| เข็มหมุด | หมายเหตุ | เข็มหมุด | หมายเหตุ |
| 2 | ข้อมูลที่ได้รับ | 2 | ส่งข้อมูล |
| 3 | ส่งข้อมูล | 3 | ข้อมูลที่ได้รับ |
| 5 | สัญญาณกราวด์ | 5 | สัญญาณกราวด์ |
