รายละเอียดสินค้า:
|
| ช่วงกำลัง: | +10 ~ -65dBm | ความยาวคลื่นสอบเทียบ: | 850/980/1310/1490/1550/1610 นาโนเมตร |
|---|---|---|---|
| แอพลิเคชันประเภทไฟเบอร์: | มาตรฐาน SM และ MM ขนาดแกนสูงสุด 62.5 um | ลิเนียริตี้ (กำลัง): | ≤ ± 0.06 dB (1200 นาโนเมตร ~ 1610 นาโนเมตร, 0~ -50dBm) |
| อุณหภูมิในการจัดเก็บ: | -30 ～ +80℃ | อุณหภูมิในการทำงาน: | 0 ～ +40℃ |
| ขนาด: | 245 มม. กว้าง 105 มม. สูง 320 มม. D | ||
| เน้น: | เครื่องวัดพลังงานแสง 4 ช่อง,เครื่องวัดพลังงานแสง 65dBm |
||
2/4 Channel Power Meter ช่วงกำลังไฟฟ้า +10 ~ -65dBm/+25 ~ -50dBm

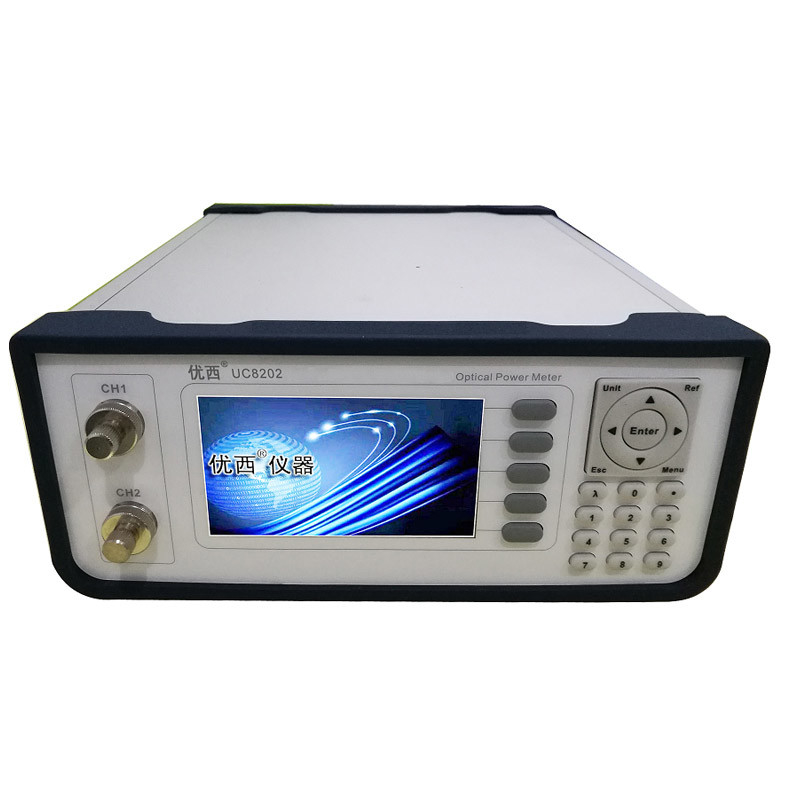

UC8202 เครื่องวัดกำลังไฟฟ้า 2 ช่อง
ภาพรวมของ
UC8202 dual-CHANNEL OPTICAL POWER METER เป็นรุ่นอัพเกรดของเครื่องมือวัดพลังงานแสงที่มีความแม่นยำสูงและช่วงกว้างจาก Guangzhou Youxi Companyเครื่องมือนี้มีช่องมิเตอร์วัดกำลังไฟฟ้าอิสระสองช่อง ซึ่งสามารถใช้สำหรับการวัดกำลังแสงโดยตรงและการวัดค่าสัมพัทธ์ของการสูญเสียการลดทอนด้วยแสง
UC8202 เครื่องวัดพลังงานแสงแบบสองช่องสัญญาณสามารถติดตั้งไฟเบอร์แบบเปลือย การทดสอบสะดวกและรวดเร็วยิ่งขึ้น พารามิเตอร์การวัดจอแสดงผล LCD HD ขนาดใหญ่ ปุ่มแผงตั้งค่าพารามิเตอร์โดยตรง การดำเนินการทำได้ง่ายมากมิเตอร์วัดกำลังใช้วิธีการรับและประมวลผลข้อมูลแบบใหม่ โดยมีช่วงการวัดพลังงานที่ใหญ่ขึ้น ความเร็วในการตอบสนองที่เร็วขึ้น และความเสถียรที่สูงขึ้น
คำอธิบายส่วนต่อประสานผู้ใช้
แผงด้านหน้าของเจ้าบ้าน
ใช้เดสก์ท็อป UC8202 เป็นตัวอย่าง:
แสดง
จอ LCD จะแสดงการวัดพลังงานแสง ความยาวคลื่นในการทำงาน ค่าอ้างอิงกำลัง และค่าเวลาเฉลี่ยของทั้งสองช่องสัญญาณแบบเรียลไทม์
กุญแจ
การดำเนินการควบคุมและการตั้งค่าพารามิเตอร์ของเครื่องวัดกำลังไฟฟ้าทำได้โดยการกดปุ่ม
ช่องสัญญาณเข้าออปติคัล
เลเซอร์อินเทอร์เฟซสัญญาณเข้า อะแดปเตอร์สามารถเลือกการเชื่อมต่ออะแดปเตอร์ FC/PC หรือ FC/APC มาตรฐานตามที่ลูกค้าระบุเมื่อซื้อผลิตภัณฑ์
แผงด้านหลังของโฮสต์
ข้อกำหนดของแหล่งจ่ายไฟ
เครื่องมือนี้สอดคล้องกับระเบียบข้อบังคับเกี่ยวกับแรงดันไฟฟ้าเกินคลาส IIแรงดันไฟฟ้าที่ใช้งานคือแรงดันไฟฟ้า AC 100 ~ 240V ช่วงความถี่คือ 48 ~ 66Hz แรงดันไฟฟ้าที่ใช้งานคือ 115V กระแสไฟบริโภคสูงสุดคือ 230mA;เมื่อแรงดันไฟฟ้าใช้งาน 230V กระแสไฟบริโภคสูงสุดคือ 120mA
ช่องเสียบยูเอสบี
อินเทอร์เฟซ USB เป็นอินเทอร์เฟซ B-type 4 คอร์มาตรฐาน ซึ่งสามารถเชื่อมต่อกับเครื่องมือและพีซี และเครื่องมือสามารถควบคุมได้โดยซอฟต์แวร์ตรวจสอบ
สายต่อ USB
ความยาวของสาย USB ไม่เกิน 5 ม.มิฉะนั้น จะสามารถใช้ได้เฉพาะตัวขยายอุปกรณ์ต่อพ่วง USB ของบริษัทอื่นเท่านั้นโดยทั่วไปความยาวส่วนขยายสูงสุดสามารถเข้าถึง 50 ม.
พอร์ตอนุกรม RS232
พารามิเตอร์พอร์ตอนุกรมของเครื่องมือถูกกำหนดเป็นค่าคงที่การตั้งค่าพารามิเตอร์พอร์ตอนุกรมของคอมพิวเตอร์ต้องตรงกับการตั้งค่าพารามิเตอร์เครื่องมือ
